# ZU15MINI资料及发货清单
## 一、ZYNQ SOC主芯片参数资源
| 参数项 | 参数值 |
| ------------------- | --------------------------------------------------------------------------------------------- |
| 主芯片型号 | XCZU15EG-2FFVB1156I |
| 芯片等级 | 工业级 |
| 时钟推荐最大速度 | PLL/MMCM推荐最大775M |
| PS应用处理器型号 | 四核 ARM cortex-A53 1333Mhz主频 |
| PS实时处理器型号 | 双核 ARM cortex-R5 533Mhz主频 |
| GPU图形处理单元 | Mail-400MP2 600Mhz |
| DDR规格型号 | DDR4,型号NT5AD256M16D4-HRPS端2GB（字节）容量，64位宽，2400MPL端1GB（字节），32位宽，2400M |
| 是否支持PCIE | FPGA(PL)不支持PCIE，ARM(PS)支持PCIE |
| 逻辑单元（LC） | 747K |
| 查找表（LUT） | 341K |
| DSP单元乘法器 | 3528个 |
| 触发器(FlipFlops) | 628K |
| Distributed RAM | 26.2Mbit |
| Block Ram | 31.5Mbit |
| 器件温度范围 | -40 -85℃ |
| 速度等级 | -2 |
| GTH数目 | 芯片24对,使用12对，FMC/8对，QSFP/4对 |
> **注：** 更详细参数请参阅《zynq-ultrascale-plus-product-selection-guide》
---

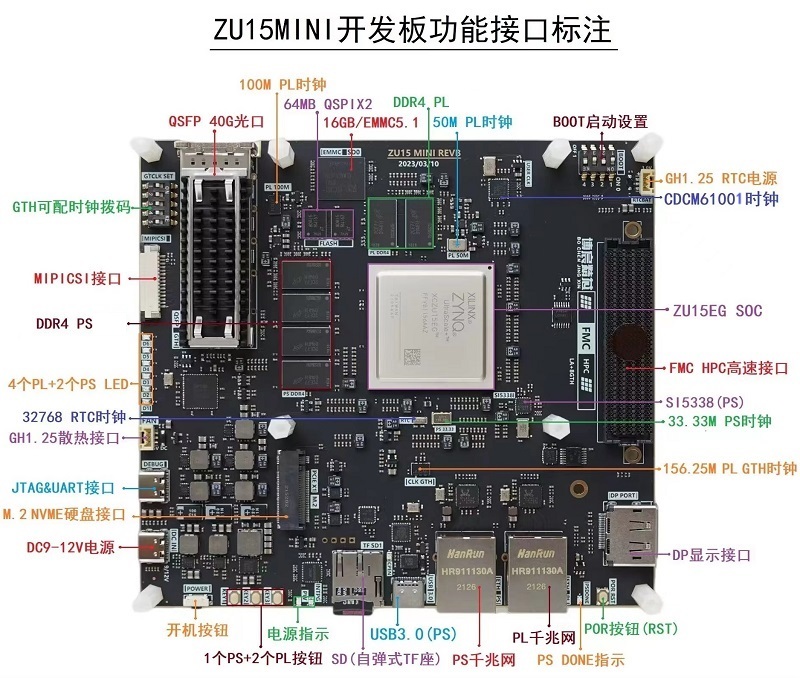

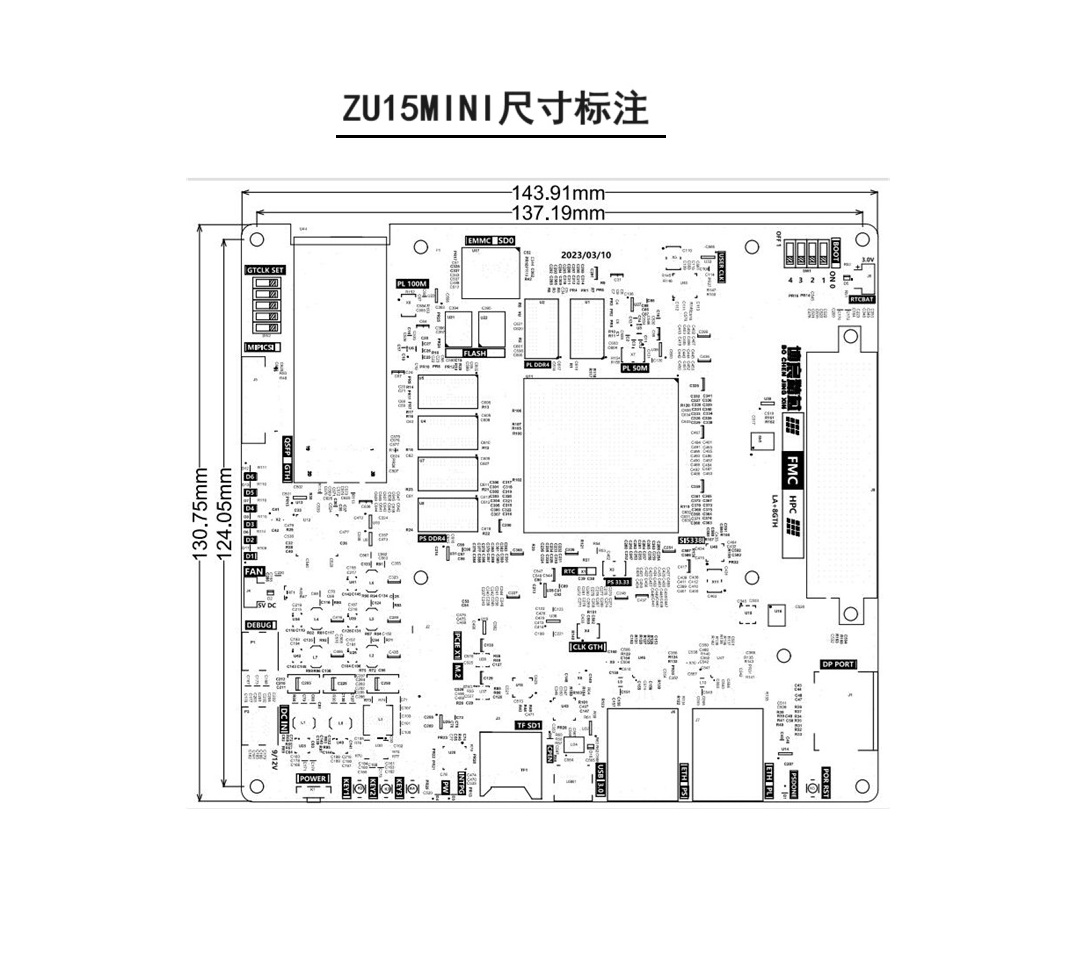

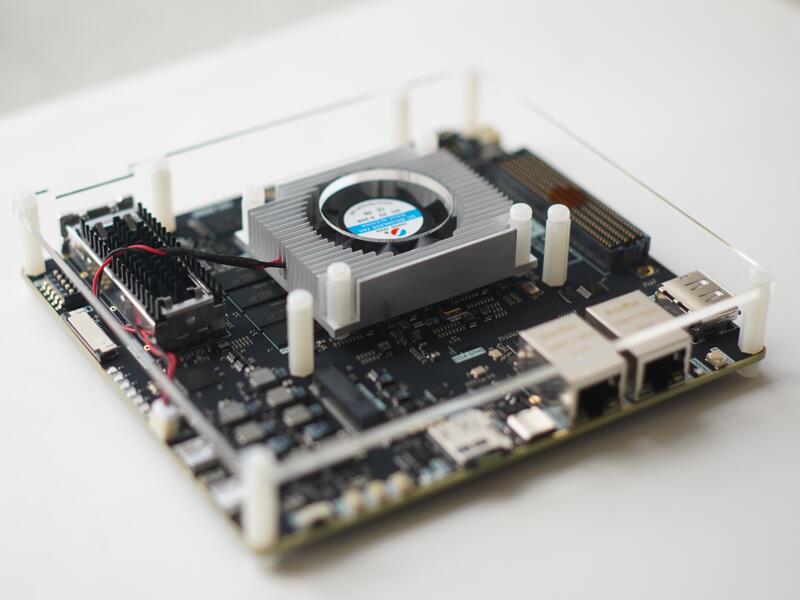

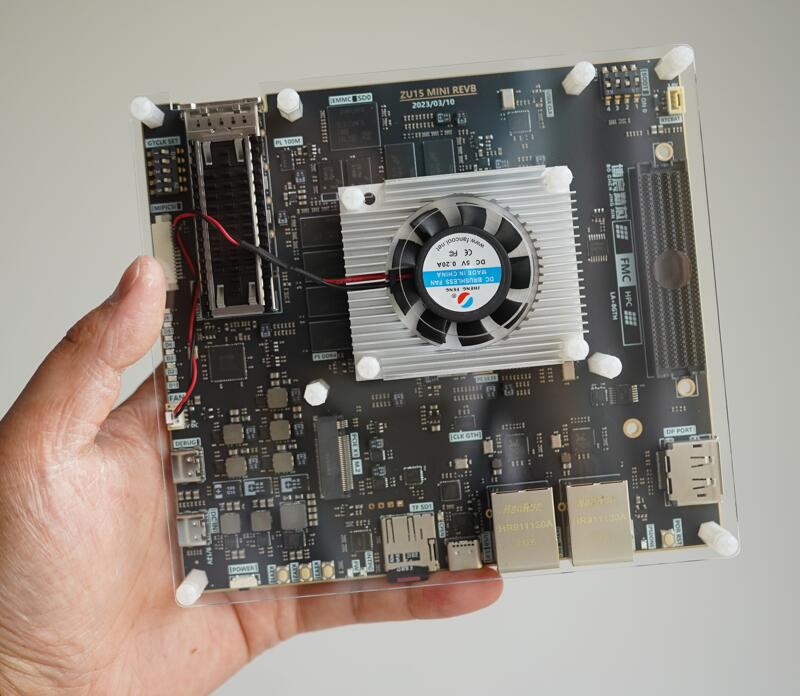

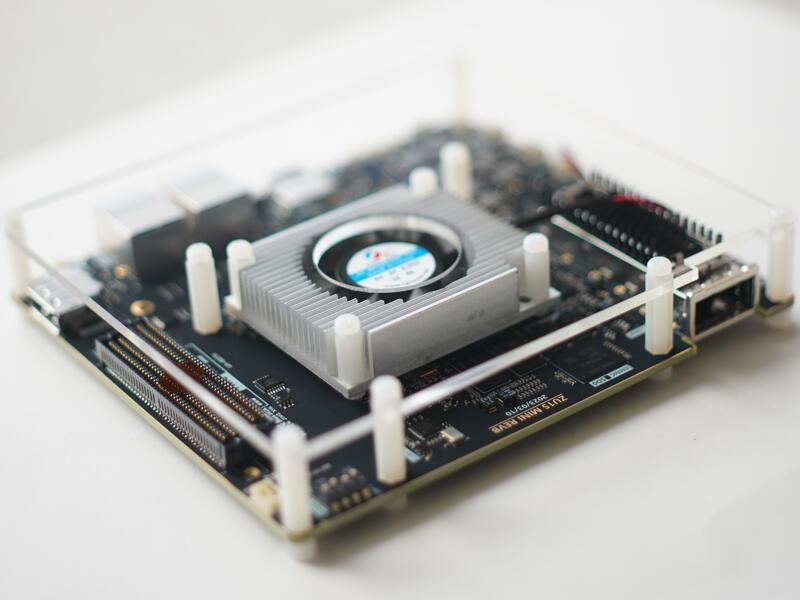

## 二、ZU15MINI功能接口描述
| 接口类型 | 描述 |
| ------------ | -------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| 供电方式 | TYPE-C接口的9-12V/3A定制电源，通过DC-IN供电 |
| 时钟资源 | PL的50M单端晶振，PL的156.25M差分晶振（GTH）SI5338可配置四路时钟（3路是PS，1路M.2时钟）32768 RTC（PS），33.3333M（PS主时钟）一个CDCM61001拨码开关可配GTH时钟（PL GTH） |
| 以太网 | 千兆RGMII,型号RTL8211E，一个PS端GEM3,一个PL端 |
| 用户按钮 | 2个PS4个PL按钮，1个电源按钮以及一个POR复位按钮 |
| 调试器 | 带JTAG及串口功能，二合一，一个type-c接口 |
| SD卡 | 一个TF卡座，PS的SD1,支持上电启动 |
| DP接口 | PS上，支持4K@30HZ最大分辨率，2 Lane的DP接口 |
| 板上LED | 电源指示/2个PS的LED/4个PL的LED/USB指示/DONE |
| 启动设置 | 一个BOOT开关，JTAG/QSPI/SDCARD/EMMC启动 |
| USB接口 | PS的USB接口，支持USB3.0的HOST/SLAVE |
| M.2接口 | PS上的一个标准的M.2接口，支持NVME，支持SATA |
| 摄像头接口 | 支持一路FPC1.0-15P接口的MIPI CSI摄像头 |
| 板载EMMC | 一颗三星EMMC存储，16GB容量 |
| 板载FLASH | 两颗镁光MT25QU256ABA1EW9颗粒，64M字节，可启动 |
| FMC接口 | HPC接口包含LA+GTH部分34对LVDS+2对时钟+8对GTH收发器及GTH时钟 |
| 光通信接口 | 1个QSFP接口，40G带宽，内部包含4对GTH |
> **注1：** TYPE-C中除DC-IN可以供电，其余TYPE-C做悬空，无供电功能无须担心误插
> **注2：** 40P扩展口仅支持3.3V单端
> **注3：** 关于FMC，ZU3EG由于芯片没有GTH，所以出货焊接LPC接口，4EV是HPC
---
## 三、开发板供电和电源参数
| 参数项 | 参数值 |
| -------------- | --------------------------------------------- |
| 供电电源电压 | 9-12V，电流最大2-3A(可根据工程进行功耗评估) |
| 内核电源 | PS内核0.85V 12A，PL内核0.85V 30A |
| 其他电源 | 1.5V/1.8V/3.3V/1.2V/0.9V/1.0V/2.5V |
| RTC备份电源 | 提供一个GH1.25-3P接口的RTC电池外接方案 |
| 散热器电源 | 一个立式GH1.25 3P的散热器接口 |
---
## 四、发货及售后和发票说明
### 开基础发货清单
1. ZU15MINI开发板 x1块
2. TYPE-C数据线 X2根（一根2.0一根3.0）
3. 普通亚克力X2(已安装在开发板)
4. 散热器（已安装在开发板）
5. 配套的尼龙螺丝螺柱等（已安装在开发板）
6. 9V/2A TYPE-C电源 X1
7. 百度云网盘链接 X1（请联系客服索取）
### 关于售后
* 开发板保修期为购买起1年保修
* 人为损坏，如能够修复，可付成本费维修
* ZYNQ主芯片为易损品，不在保修范围请悉知
* **注：** 私自焊接改装不再享受保修
* 开发板过保修期后，如可修复，可成本维修
* 电子资料购买后向客服索取，仅提供百度云链接
* **注：** 后续资料升级或新增可联系客服索要最新链接
### 关于发票
* 可提供普票和专票；如需发票联系客服，请选择开票选项
* 开票请提供开票信息及邮箱给客服
* 发票一般确认收货两个工作日开出发到邮箱
### 关于发货
* 5点前下单当天发货，5点或节假日顺延第二天
---
## 五、资料清单列表
### 资料清单涵盖
1. 教程文档（约40个），及配套的例程
2. 开发软件(VIVADO2020.1及license）
3. 相关工具软件和linux相关安装包
4. 开箱测试和使用指南，硬件参考手册
5. 芯片手册/原理图PDF/引脚关系表
---
## 六、教程/例程分类列表清单
### 快速测试/硬件手册
| 序号 | 教程名称 |
| ------ | ---------------------------- |
| 01 | 开发板开箱快速测试 |
| 02 | 开发板硬件参考手册 |
| 03 | 开发板时钟使用 |
| 04 | 开发板用户拨码配置时钟使用 |
### 开发环境和软件安装
| 序号 | 教程名称 |
| ------ | ------------------------------ |
| 01 | windows的VIVADO及驱动安装 |
| 02 | 虚拟机安装ubuntu及共享文件夹 |
| 03 | ubuntu的VIVADO安装及驱动 |
| 04 | ubuntu的QT安装 |
| 05 | ubuntu的petalinux安装 |
| 06 | VIVADO新建工程流程和软件介绍 |
### ARM部分相关
| 序号 | 教程名称 |
| ------ | ------------------------------------ |
| 01 | 使用我们的PS处理器之helloword打印 |
| 02 | 使用我们的PS处理器运行RTOS系统 |
| 03 | 使用我们的PS的MIO做输入输出实验 |
| 04 | ARM的串口收发回环实验 |
| 05 | ARM的千兆网口LWIP\_TCP实验 |
| 06 | ARM的Displayport使用 |
| 07 | ARM的RTC使用 |
| 08 | ARM的DDR4读写测试 |
| 09 | ARM使用SD卡读写文件系统 |
| 10 | 通过VITIS固化烧写我们的代码到FLASH |
### FPGA部分
| 序号 | 教程名称 |
| ------ | -------------------------------------- |
| 01 | FPGA开发之运行一个简单的流水灯 |
| 02 | 按键消抖控制LED实验 |
| 03 | VIVADO仿真的使用之呼吸灯 |
| 04 | 片上时钟MMCM\_PLL资源的使用 |
| 05 | 基本的原语使用 |
| 06 | 在线调试之进阶MARK\_DEBUG |
| 07 | FIFO读写在线调试 |
| 08 | RAM读写在线调试 |
| 09 | AXI总线协议学习 |
| 10 | DDR4的IP核例子的运行测试 |
| 11 | DDR4的入门学习之简单的读写 |
| 12 | DDR4使用AXI总线接口读写 |
| 13 | HLS高级综合工具学习入门 |
| 14 | 用户将自己的代码模块打包IP |
| 15 | HLS高级综合工具的平滑低通滤波器 |
| 16 | 高速收发器光通信接口的IBERT眼图测试 |
| 17 | VIVADO对设计工程的芯片功耗分析和报告 |
### PETALINUX部分
| 序号 | 教程名称 |
| ------ | ------------------------------- |
| 01 | petalinux的编译运行 |
| 02 | petalinux设备树和NVME硬盘驱动 |
| 03 | petalinux运行图形界面的Ubuntu |
| 04 | 使用USB3.0\_SLAVE设备读写测试 |
### 最近新增
| 序号 | 教程名称 |
| ------ | -------------------------------- |
| 01 | （FMCOMMS3）AD9361裸机驱动例子 |
| 02 | MIPI CSI摄像头 DP显示例子 |
> **注：** 后续资料新增或者更新请联系客服索取最新链接
