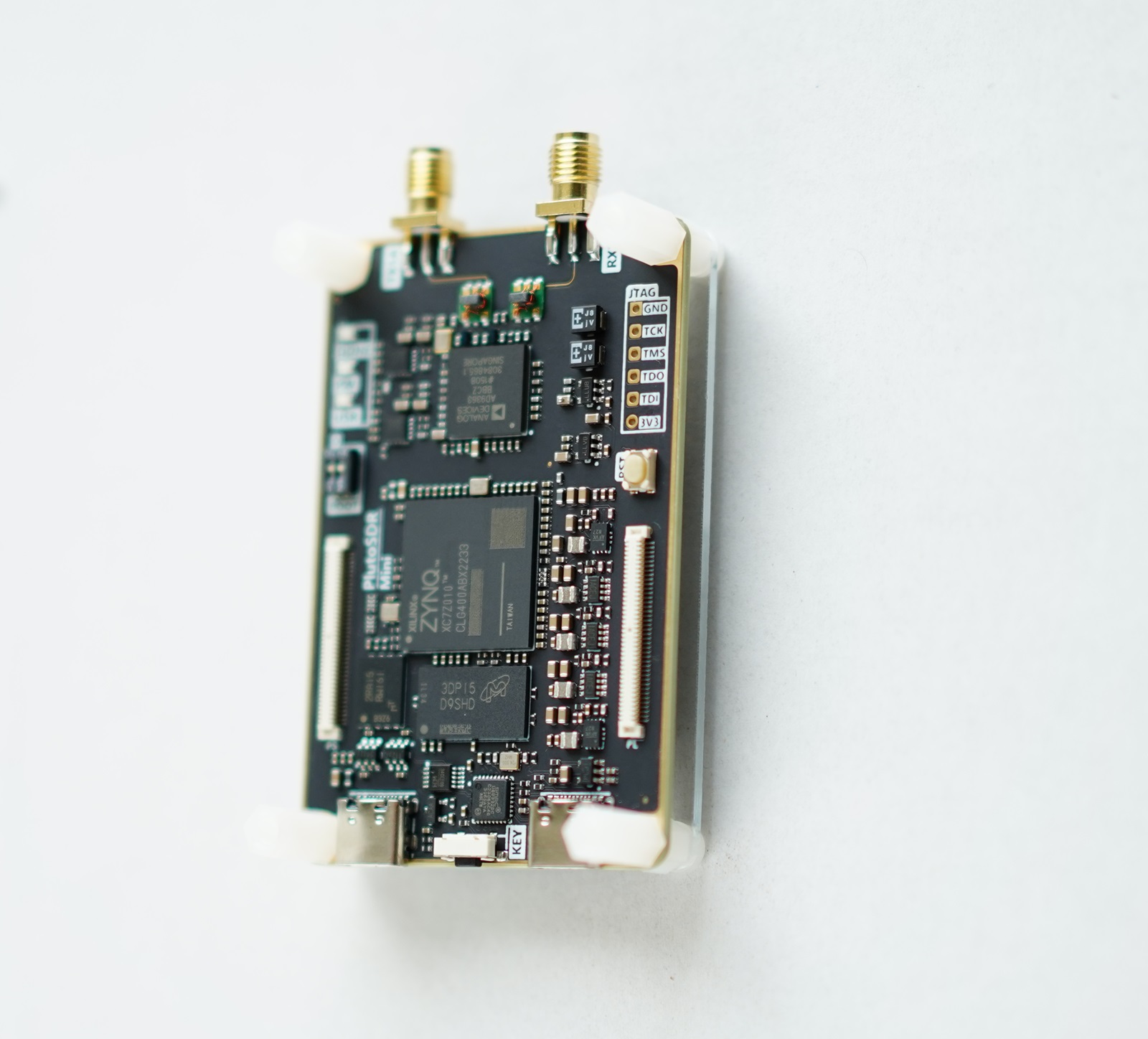

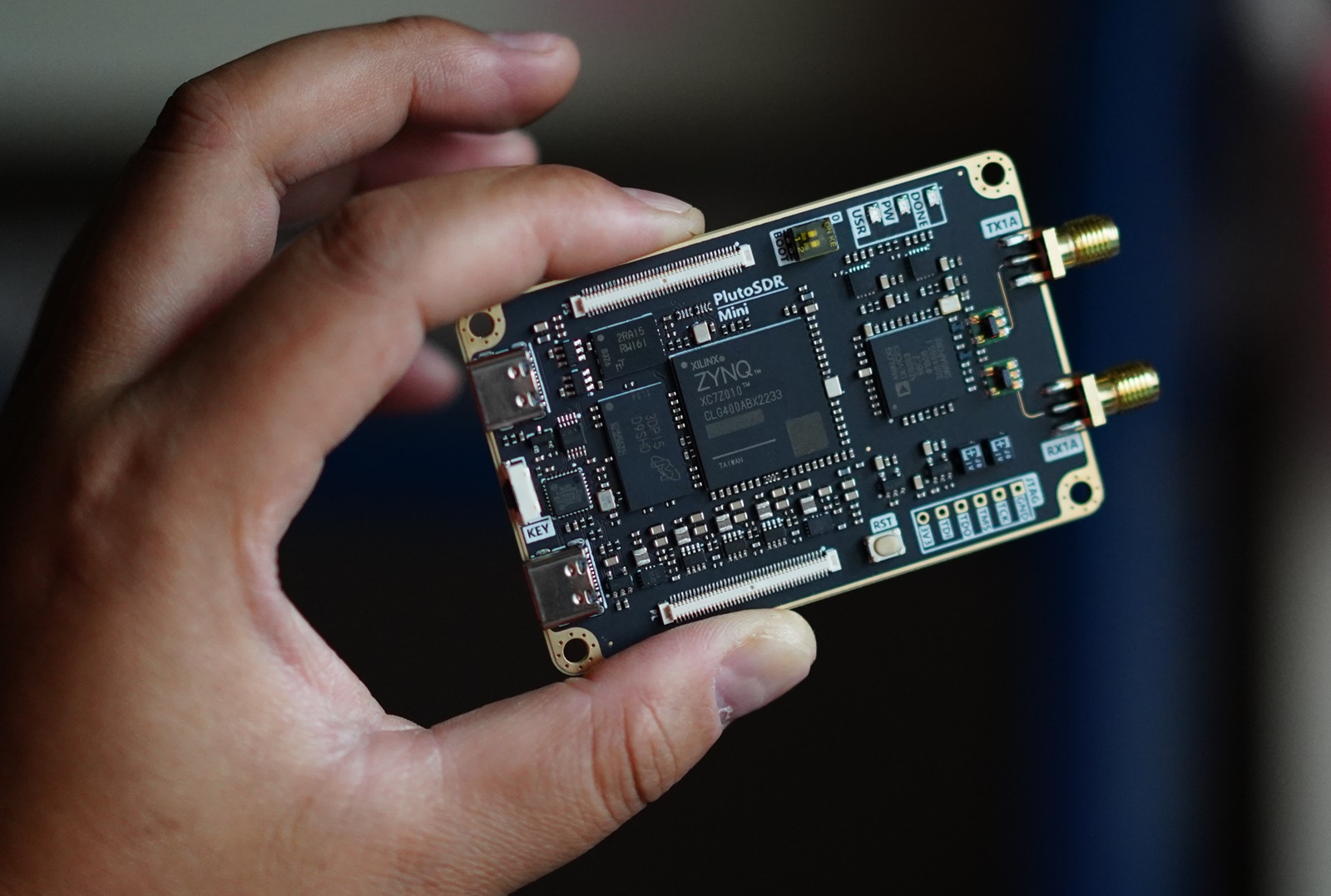

# PlutoSDR Mini参数表及发货资料清单
## 一、主芯片参数资源
| 参数项目 | 参数值 |
| ------------------- | ------------------------------------------------------ |
| 主芯片型号 | XC7Z010-2CLG400I |
| 芯片等级 | 工业级 |
| 时钟推荐最大速度 | FPGA PLL/MMCM推荐最大628M |
| PS应用处理器型号 | ZYNQ片上硬核处理器，双核Cortex-A9，主频766M |
| DDR规格型号 | 512MByte(字节)，16位宽,1066M数据率MT41K256M16TW-107 |
| 逻辑单元（LC） | 28K |
| 查找表（LUT） | 17600 |
| DSP单元乘法器 | 80 |
| 触发器(FlipFlops) | 35200 |
| Ram | 2.1MBit(比特) |
| 器件温度范围 | -40 -85℃ |
| 速度等级 | -2 |
---

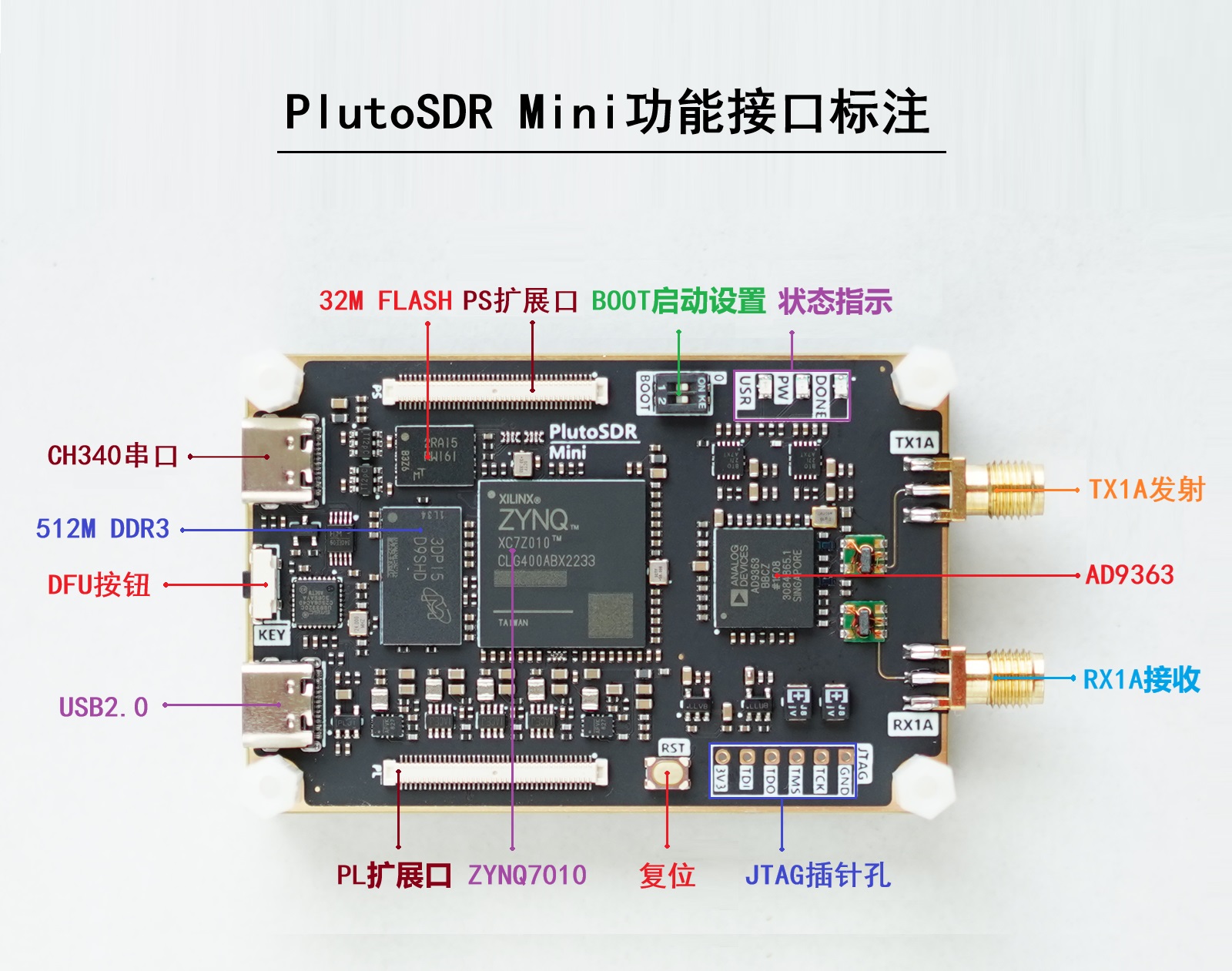

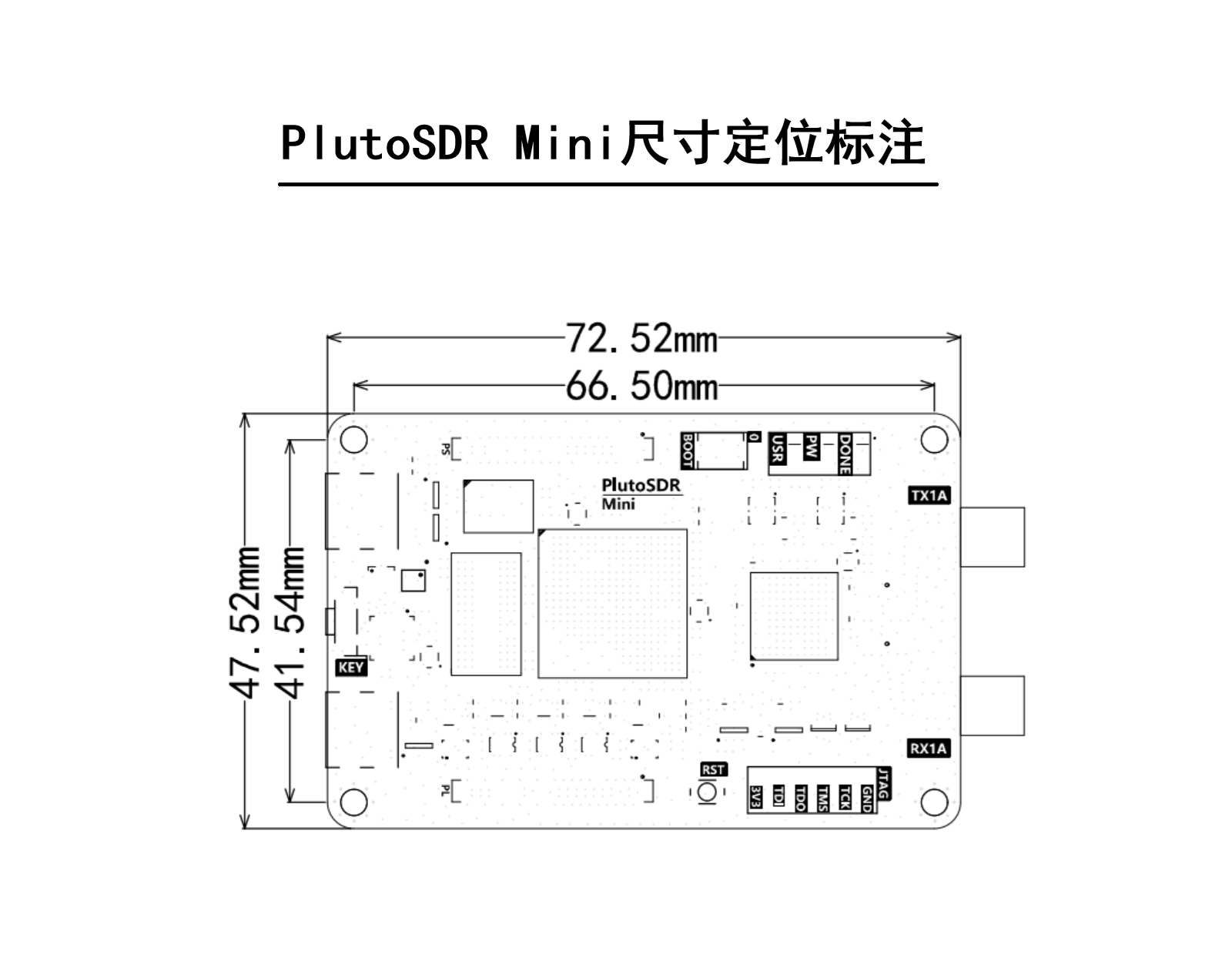

## 二、PlutoSDR Mini功能接口描述
| 接口类型 | 接口说明 |
| ------------ | -------------------------------------------------------------------------- |
| 开发板供电 | 通过UART串口供电，提供5V输入 |
| 开发板时钟 | 33.33M（PS），50M(PL)，40M(AD9363) |
| USB接口 | 一个USB OTG接口，支持USB2.0虚拟网口 |
| 串口 | 一个CH340串口，TYPE-C，同时做供电 |
| 扩展IO口 | 一个PS扩展IO口，引出SD0\\ETH0，1.8V标准；一个PL扩展IO口，32个1.8V单端IO |
---
## 三、AD9363参数
| 参数项目 | 参数值 |
| ---------------- | --------------------------------------------------------------------------------------- |
| 主芯片型号 | AD9363bbcz |
| ADC/DAC分辨率 | 12Bit |
| 信号数据带宽 | 最大20Mhz |
| 通道数 | 2收2发/2X2 每个通道支持IQ |
| 发射射频范围 | 325 Mhz-3.8 Ghz |
| 接收射频范围 | 325 Mhz-3.8 Ghz |
| 接收噪声系数 | 2.5dB (800 MHz LO) |
| 发射器性能 | TX EVM：≤−34 dBTX噪声：≤−157 dBm/Hz本底噪声TX监控器：动态范围≥66 dB，精度=1 dB |
| 本振（LO）步长 | 2.4Hz最大 |
| 同步 | 不支持SYNC |
| 增益控制 | 支持自动增益/手动设置增益 |
---
## 四、射频部分功能接口参数
| 参数项目 | 参数值 |
| ----------------- | -------------------------------------------------------------------------- |
| 无线接口 | SMA座，外螺纹内孔 |
| 时钟 | 一颗40Mhz/0.5ppm VC-TXCO温度补偿晶振 |
| 外部时钟 | 支持AD936X外接时钟 |
| 射频LDO线性电源 | 无线LO供电1.3V/4A电源两路射频LDOPSRR:40db(500KHZ),噪声：4.4μVRMS(0.8V) |
| 阻抗控制 | 射频前端到SMA天线，控制50Ω微带线 |
| 前端巴伦 | 1:1，TCM1-63AX+，10M-6GHZ |
| TX功率放大 | TX通道均带有功率放大输出，约15db/800Mhz放大器噪声系数约3.8db |
| 板载GPS PPS精度 | RMS 30ns(纳秒) |
---
## 五、固件启动及采样率
| 固件类型 | 说明 |
| -------------- | ------------------------------------- |
| PlutoSDR固件 | 支持1R1T,5MSPS，使用USB虚拟以太网口 |
| PlutoSDR固件 | 出厂FLASH固件 |
| FMCOMMS3固件 | 支持2R2T，10MSPS,使用1000M以太网口 |
| FMCOMMS3固件 | SD卡启动，需自备SD卡，刷写镜像 |
---
## 六、发货及售后和发票说明
### 开发板发货清单
1. Z7SDRLite开发板 x1块
2. TYPE-C数据线 X1根（USB2.0）
3. SMA内螺纹内针线X1
4. FM拉杆天线 X1
5. 外壳（仅AD9361版本配套金属外壳）
6. 百度云电子网盘资料链接 X1
**外壳说明：**
* 注1：AD9361专业版配套CNC金属外壳
* 注2：AD9363创客版出厂配送防静电亚克力外壳以及配套尼龙螺丝螺柱
### 关于售后
* 整体除了主芯片外，保修期为1年
* 私自焊接改装不再享受保修
* ZYNQ/AD936X等主芯片，不在保修范围请悉知
* 开发板过保修期后，如可修复，可成本维修
* 电子资料购后向客服索取，提供百度云链接
* 注：资料升级或新增可联系客服索要最新链接
### 关于发票
* 可提供%1（小规模纳税人）普票和专票
* 如需发票联系客服，请选择开票选项
* 开票请提供开票信息及邮箱给客服
* 发票一般确认收货两个工作日开出发到邮箱
### 关于发货
* 5点前下单当天发货，5点后或节假日顺延一天
---
## 七、资料清单列表
### 资料清单涵盖
1. 固件（PlutoSDR和Zedboard+FMCOMMS3移植）
2. 开发软件(VIVADO2018.3及驱动，license)（针对裸机驱动开发）
3. 开箱测试和使用教程文档
4. 配套例程工程（裸机/gnuradio/matlab等）
5. 硬件原理图（PDF），芯片手册等
6. PCB接口CAD文件/亚克力外框文件
7. Linux镜像及相关工具等
---
## 八、教程/例程分类列表清单
| 项目说明 | 文档名称 |
| -------------- | ------------------------------------------ |
| 项目说明 | 00与官方差异说明.PDF |
| 快速测试 | 01快速测试及使用指南.PDF |
| 软件安装 | 02开发软件VIVADO2018和LICENSE安装.PDF |
| 裸机驱动学习 | 03AD936x裸机驱动时序讲解及例程.PDF |
| 软件安装 | 04ubuntu18.4虚拟机的安装.PDF |
| 软件无线电 | 05ubuntu安装和使用GNURadio.PDF |
| 软件无线电 | 06使用matlab2018a的硬件支持包安装.PDF |
| 测量 | AD936X时钟误差GPS测量.PDF（编写中） |
| 时钟校准 | AD936X时钟修正驯服裸机实现.PDF（编写中） |
| 其他 | 其他不定期更新...... |
**注：** 后续资料新增或者更新请联系客服索取最新链接
---
