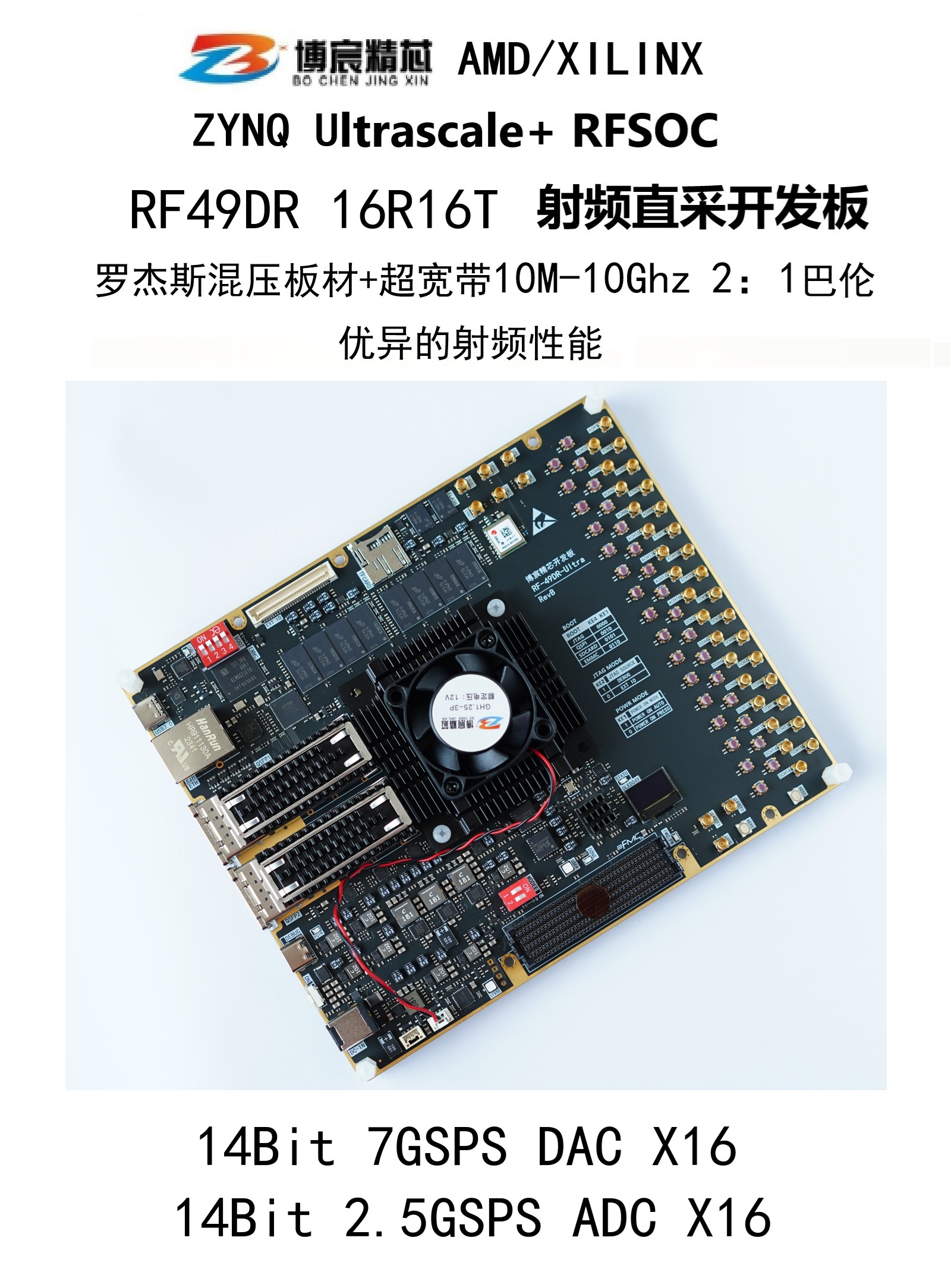

# RF-49DR-Ultra\_RevB参数及发货资料清单
## 一、主芯片参数资源
| 参数项目 | 参数值 |
| ------------------ | --------------------------------------------------------------------------------------- |
| 主芯片型号 | XCZU49DR-FFVF1760-2-I |
| 时钟推荐最大速度 | PLL/MMCM推荐最大775M |
| PS应用处理器型号 | 四核 ARM cortex-A53 1333Mhz主频 |
| PS实时处理器型号 | 双核 ARM cortex-R5 533Mhz主频 |
| DDR规格型号 | DDR4,型号MT40A512M16LY-075:EPS端,4GB容量，64位宽，2400MPL端，4GB容量，64位宽，2666M |
| 逻辑单元（LC） | 930300 |
| 查找表（LUT） | 425280 |
| DSP单元乘法器 | 4272个 |
| 触发器 | 850560 |
| Block Ram | 38M Byte |
| Ultra Ram | 22.5M Byte |
| GTY(32.5G) | 16个 |
| 器件温度范围 | -40 -85℃ |
| 速度等级 | -2 |
| 芯片等级 | 工业级 |
---

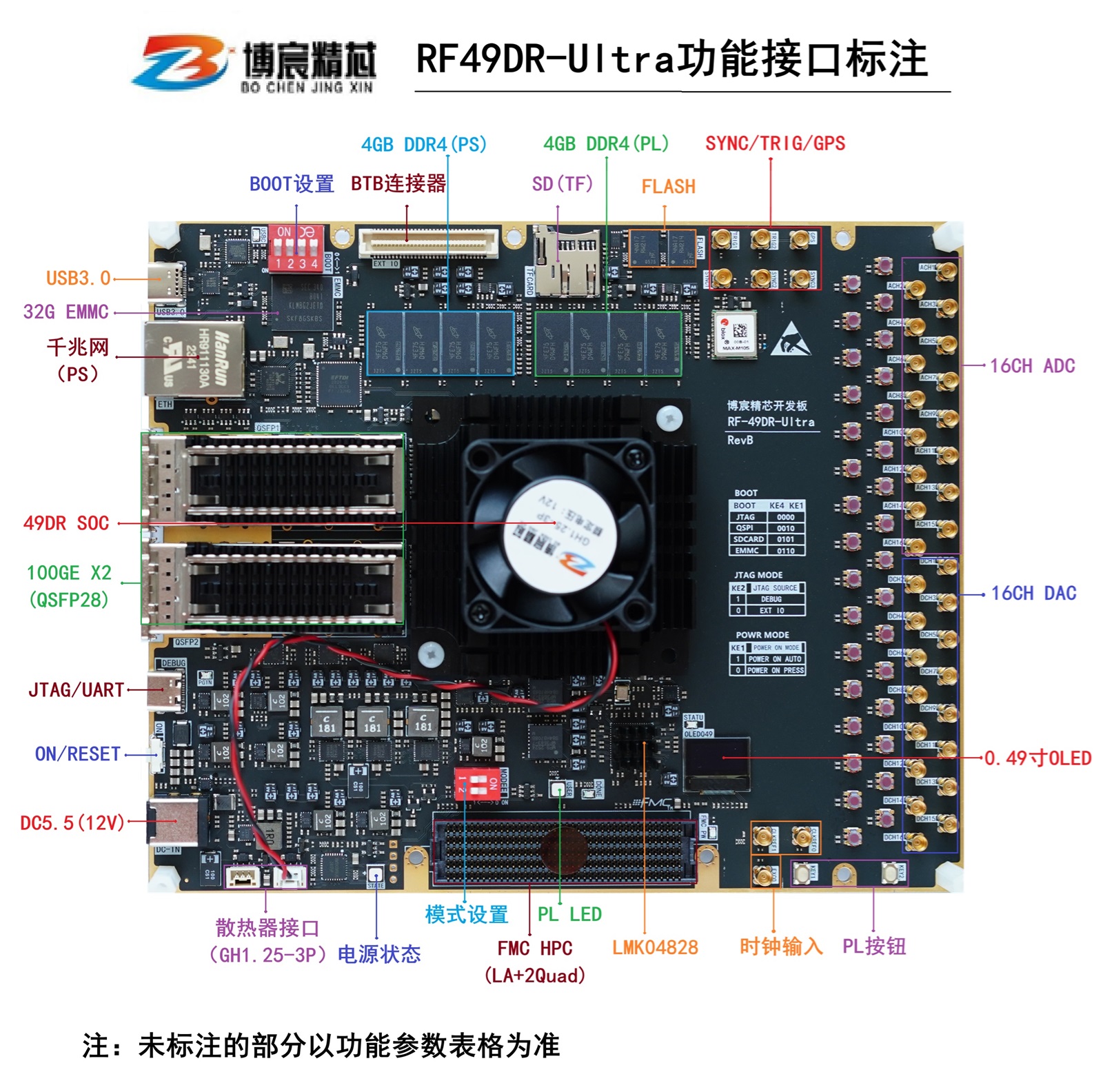

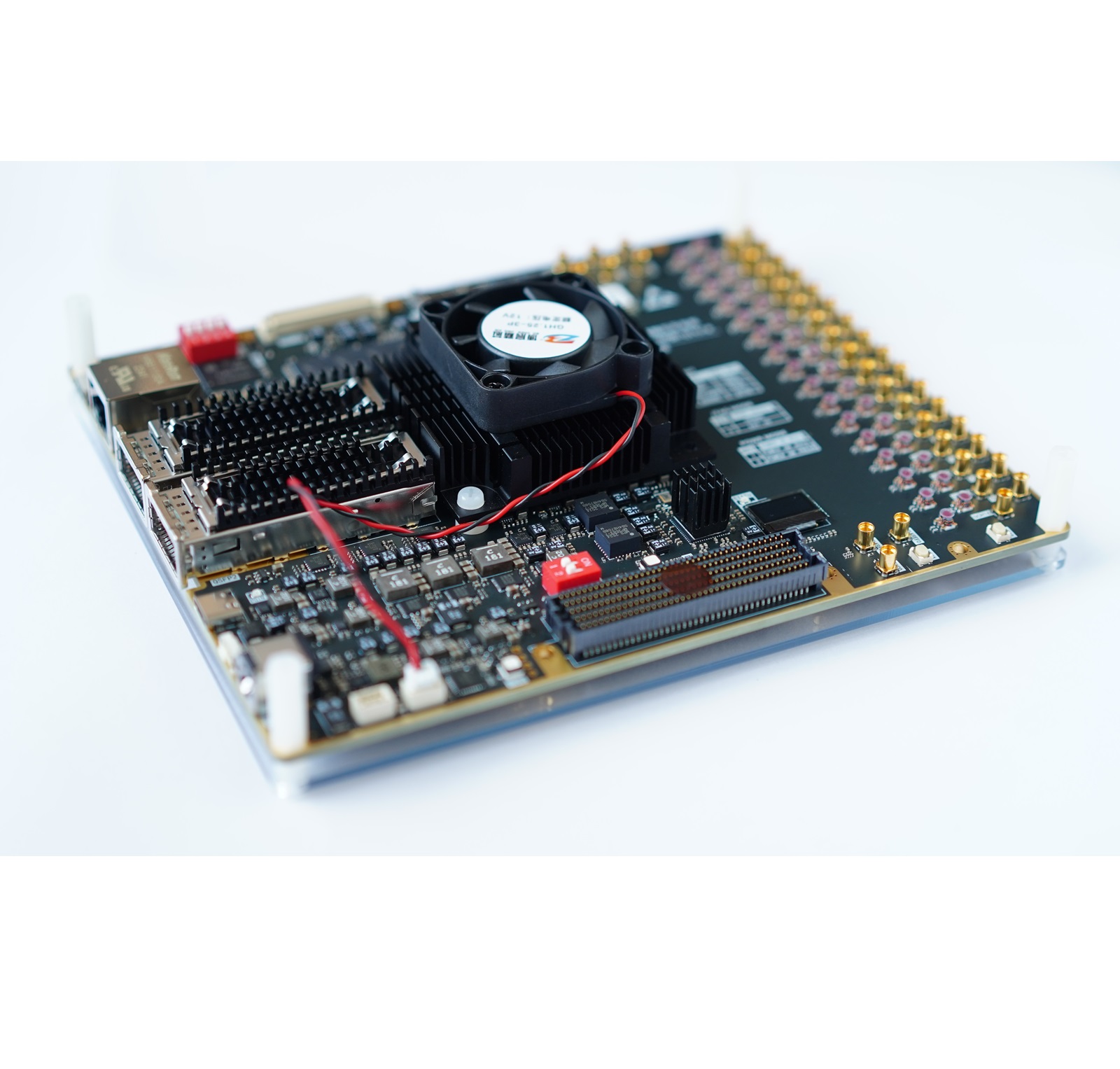

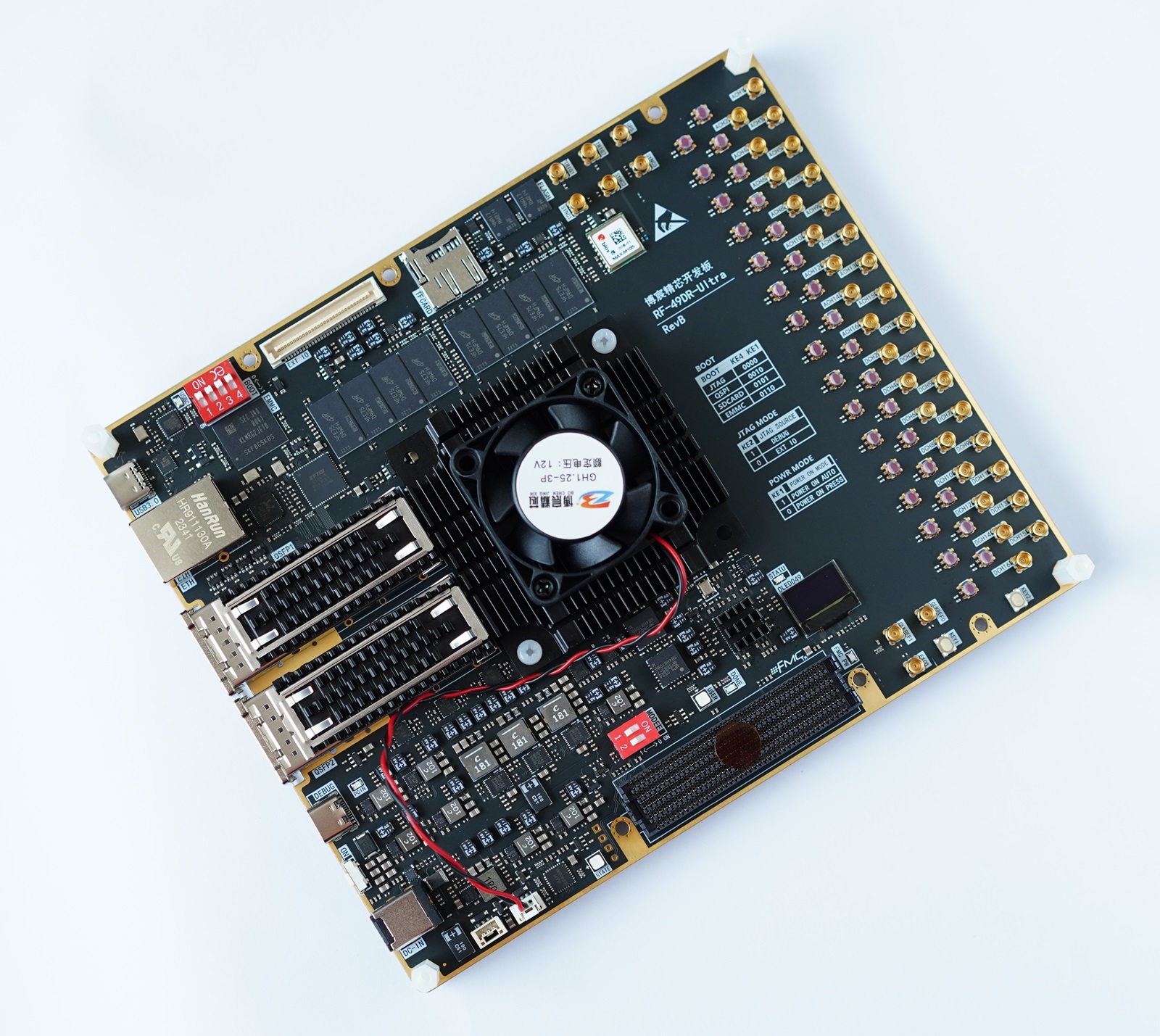

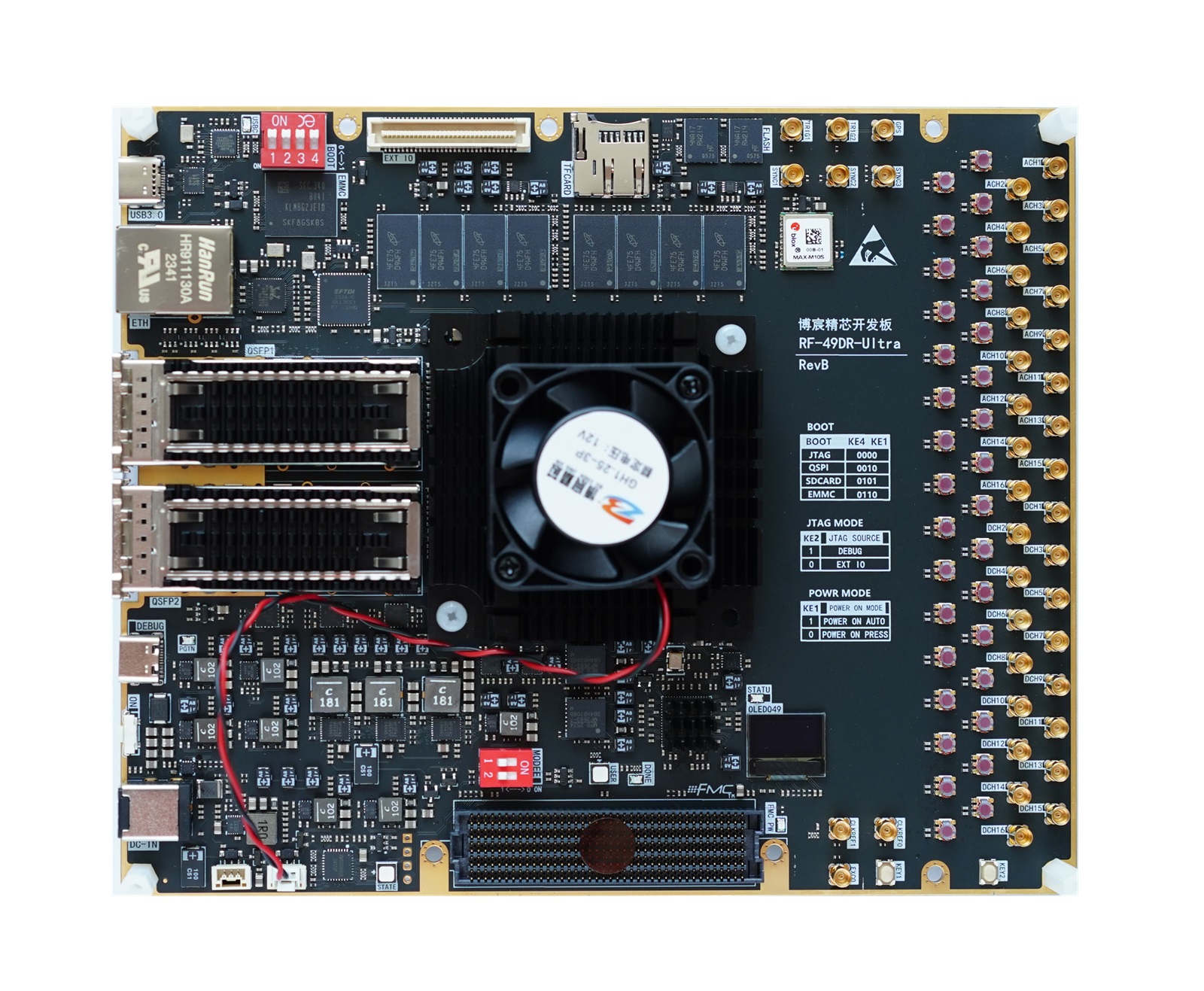

## 二、RF-49DR-Ultra功能接口描述
| 接口类型 | 功能描述 |
| ------------------- | -------------------------------------------------------------------------------- |
| 开发板供电 | 通过专用DC-5.5接口供电，9-12V DC-IN接口 |
| 开发板时钟 | 33.33M（PS）/100M(PL)/26M(PS GTR)/156.25M（GTY） |
| 以太网 | 千兆RTL8211E,PS GEM3 |
| USB接口 | USB3.0 SLAVE，也支持USB3.0 HOST |
| 调试器DEBUG | 板载UART+JTAG（FTDI方案）支持ARM和FPGA开发 |
| 光口 | 2个QSFP28的100GE光口，支持100G以太网 |
| EEPROM | 一个FM24C02的EEPROM，连接到PS |
| SD卡槽 | PS的SD1，2.0接口，可启动（SD最大支持32G） |
| EMMC存储器 | PS的SD0，容量32GByte |
| LED和按钮 | 开关机/复位，PL按钮/PL LED电源状态指示/DONE指示，USB指示等 |
| 启动设置开关 | 一个用于启动设置的BOOT拨码开关 |
| 开机/JTAG模式开关 | 一个用于设置自动开机/JTAG是否支持外接开关 |
| 板载FLASH | 128M字节，两颗镁光颗粒 |
| 散热器接口 | 两个12V散热器接口，GH1.25-3P型号端子 |
| 屏幕 | 板载一个0.49寸的64x32分辨率OLED显示屏 |
| 同步和GPS | 板载MMCX引出5个IO可作为同步/触发等；板载一个UBLOX MAX-M10S的GPS模块 |
| 电源监控 | 开发板具备监控电源电压电流功能 |
| 扩展IO口 | 引出16个3.3V单端TTL；2lane PS GTR;连接器使用60P的BTB连接器X0802WVS-60AS-LPV01 |
| FMC接口 | 一个FMC HPC接口，包含LA+GT部分，无HA HBGT部分引出2个Quad(8tx+8rx) |
---
## 三、射频部分功能接口参数
| 参数项目 | 参数值 |
| -------------- | --------------------------------------------- |
| ADC数量 | 16路ADC,14Bit，最大采样率2.5Gbps |
| DAC数量 | 16路DAC，14Bit，最大采样率7Gbps |
| 射频范围 | 10M-6Ghz |
| 信噪比 | 1Ghz下实测>56db(平均优于57db) |
| 隔离度 | 优于-70db |
| 通道一致性 | 1G频率下实测平均误差0.25dbm范围，低于0.3dbm |
| 射频连接器 | MMCX母座，需配合MMCX公头，其它接口须转接线 |
| 射频耦合模式 | AC交流耦合模式，预留ADC VCOM输出 |
| 阻抗控制 | RFSOC到巴伦差分100欧姆，巴伦到MMCX单端50Ω |
> **注：** ADC DAC采样率以实际器件为准，ADC针对49DR 16通道器件采样率2.5GSPS，采样率不代表射频频率。
---
## 四、发货及售后和发票说明
### 开发板发货清单
| 序号 | 物品名称 | 数量 |
| ------ | ---------------------------------------- | ------ |
| 1 | RF\_49DR\_Ultra开发板 | x1块 |
| 2 | TYPE-C数据线（一根2.0一根3.0） | X2根 |
| 3 | 普通亚克力（已安装在开发板） | X1 |
| 4 | 散热器（已安装在开发板） | X1 |
| 5 | 配套的尼龙螺丝螺柱等（已安装在开发板） | - |
| 6 | 12V/5A电源 | X1 |
| 7 | MMCX射频线 | X16 |
| 8 | 百度云电子网盘资料链接或资料优盘 | X1 |
### 关于售后
* 开发板1年保修，人为损坏如能修复可付成本费维修
* ZYNQ主芯片为易损品不在保修范围请悉知
* 开发板过保修期后，如可修复，可成本维修
### 关于发票
* 可提供普票和专票，具体联系客服咨询
* 开票请提供开票信息及邮箱给客服
* 发票一般确认收货两个工作日开出发到邮箱
### 关于发货
* 按照合同约定时效内发货
> **注：** 电子资料购买后向客服索取，仅提供百度云链接；后续资料升级或新增可联系客服索要最新链接。
---
## 五、资料清单列表
### 资料清单涵盖
| 序号 | 资料内容 |
| ------ | ----------------------------------------- |
| 1 | 硬件原理图（PDF）及板框亚克力CAD文件 |
| 2 | 芯片手册/官方参考手册 |
| 3 | 开发软件(VIVADO2022.2)及驱动，license |
| 4 | 教程文档/快速测试手册/硬件手册 |
| 7 | 相关例程，FPGA/ARM/Petalinux/RF ADC/DAC |
| 8 | 相关工具软件及linux包等 |
---
## 六、教程/例程分类列表清单
| 分类 | 文档名称 |
| -------------------- | ----------------------------------------- |
| 硬件手册 | 01RF\_49DR\_Ultra硬件参考手册.pdf |
| 快速测试 | 02RF\_49DR\_Ultra快速测试使用指南.pdf |
| 软件安装 | 03Windows的VIVADO及驱动安装.pdf |
| 软件开发流程 | 04VIVADO新建工程流程和软件介绍.pdf |
| 软件安装 | 06ubuntu的petalinux安装.pdf |
| FPGA开发流程 | 07最简单的led流水灯.pdf |
| FPGA仿真学习 | 08VIVADO仿真的使用之呼吸灯.pdf |
| FPGA在线调试ILA | 09在线调试之进阶MARK\_DEBUG.pdf |
| 光口使用测试 | 10光口开发之Ibert眼图及光通信测试.pdf |
| ARM Helloword | 11PS处理器配置及之helloword打印.pdf |
| ARM RTOS/VITIS例子 | 12使用我们的PS处理器运行RTOS系统.pdf |
| Petalinux编译运行 | 13petalinux的编译运行.pdf |
| petalinux USB3.0 | 14使用USB3.0\_SLAVE设备读写测试.pdf |
| ADDA时钟配置 | 15LMK04828时钟配置.pdf |
| RF ADC/DAC回环实验 | 16RF\_Data\_Converter射频回环实验.pdf |
| 工程功耗分析 | 17RF\_49DR\_Ultra主芯片功耗分析报告.pdf |
| 其他 | 实例不定期新增更新... |
---
