# KINTEX7\_BASEC参数及资料发货清单
## 一、325T芯片资源表
| 参数项 | 参数值 |
| ------------------ | -------------------------------------------- |
| 主芯片型号 | XC7K325T-2FFG676I |
| 芯片等级 | 工业级 |
| 时钟推荐最大速度 | PLL/MMCM推荐最大709M |
| DDR规格型号 | MT41K256M16TW-107,32位，1GByte(字节),1600M |
| 逻辑单元（LC） | 326080 |
| Slices | 50950 |
| DSP单元乘法器 | 840 |
| 触发器 | 407600 |
| Ram | 160,20Kbit |
| 器件温度范围 | -40 -85℃ |
| 速度等级 | -2 |
| GTX数目 | 8 |
---

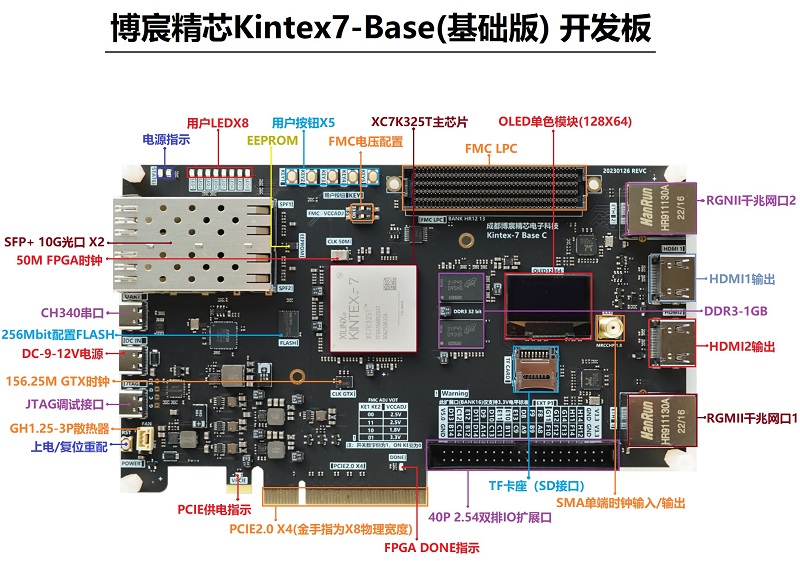

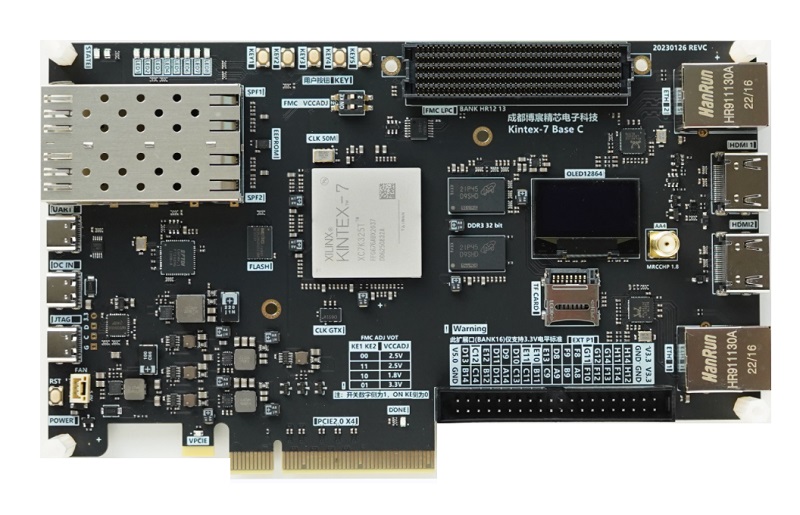

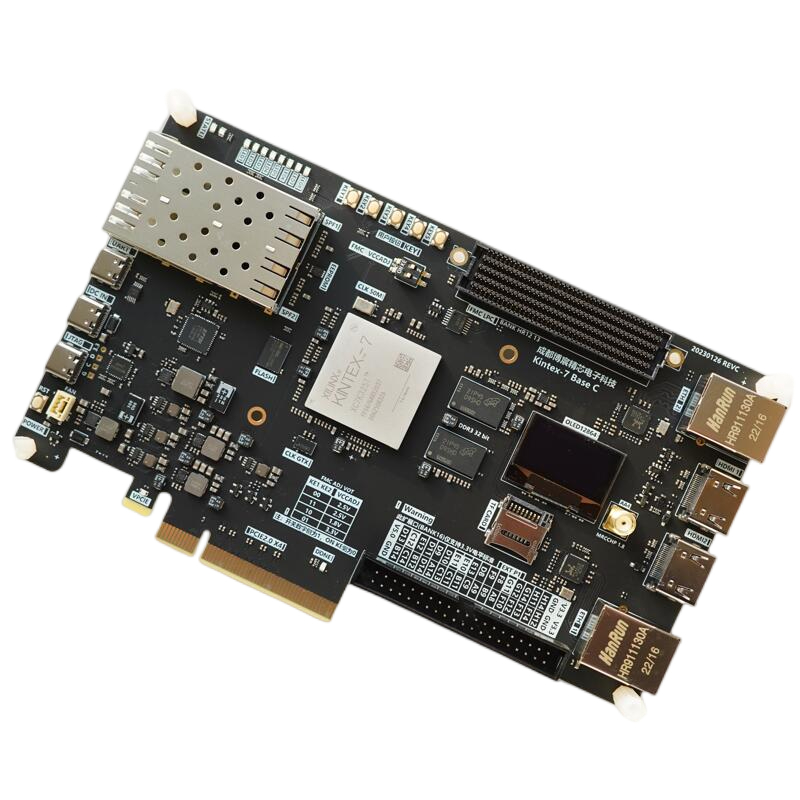

## 二、开发板功能接口参数说明
| 接口类型 | 参数说明 |
| -------------- | ---------------------------------------------------------------------------------------------------------------------------- |
| 供电方式 | TYPE-C接口的9-12V/2A定制电源，通过DC-IN供电 |
| 散热器接口 | 板载一个GH1.25-3P连接器的散热器接口 |
| 时钟资源 | 50M单端晶振，156.25M差分晶振，及一路SMA时钟接口 |
| 以太网 | 两个千兆RGMII,型号RTL8211E-VL，另一个RTL8211E-VB |
| 用户按钮 | 5个用户按钮，1个上电\\复位，支持芯片全局复位重配 |
| 调试器 | TYPE-C接口赛灵思下载器，支持在线调试及下载 |
| 串口 | 一路TYPE-C接口的CH340串口 |
| SD卡 | 一个翻盖式TF卡座，支持SPI接口 |
| HDMI接口 | 两路支持输出最大1080@60HZ |
| 板上LED | 2个电源状态LED，8个FPGA的LED，DONE，PCIE电源 |
| 设置开关 | 一个用于设置FMC接口的LA差分引脚的电压拨码开关 |
| 板载FLASH | MX25L25645G颗粒，32MByte字节空间 |
| EEPROM | 一个24C02的EEPROM存储芯片 |
| PCIE接口 | PCIE2.0 X4（4lane GTX,4收4发) |
| 板载OLED模块 | 0.96寸SSD1306驱动的OLED模块，128X64单色 |
| 扩展IO口 | 标准的FMC LPC接口和40P标准2.54双排扩展口；FMC包含LA(34对差分+2对时钟差分)及1对GTX；40PIN的2.54扩展IO仅包含34个3.3V单端的IO |
| 光通信接口 | 2路SFP+，支持10G光通信 |
**注意事项：**
* 注1：FMC使用拨码开关可配置BANK12,13电压为1.8/2.5/3.3V
* 注2：FMC使用ANK12和13,为HR BANK，LVDS仅支持2.5V的LVDS\_25
* 注3：40P 2.54扩展口使用BANK16为HR BANK，电压固定3.3V单端
---
## 三、开发板供电和电源参数
| 电源类型 | 参数说明 |
| -------------- | -------------------------------------------------- |
| 供电电源电压 | 9-12V标准，电流最大2A(可根据工程进行功耗评估) |
| 内核电源 | 1.0V,最大12A电流 |
| 其他电源 | 1.5V/6A,1.8V/6A,3.3V/6A,2.5/3.3可调/6A |
| PCIE供电 | 电脑插槽可以给板子供电，提供12V转5V/3.5A持续电流 |
---
## 四、发货清单及售后开票说明
### 发货清单

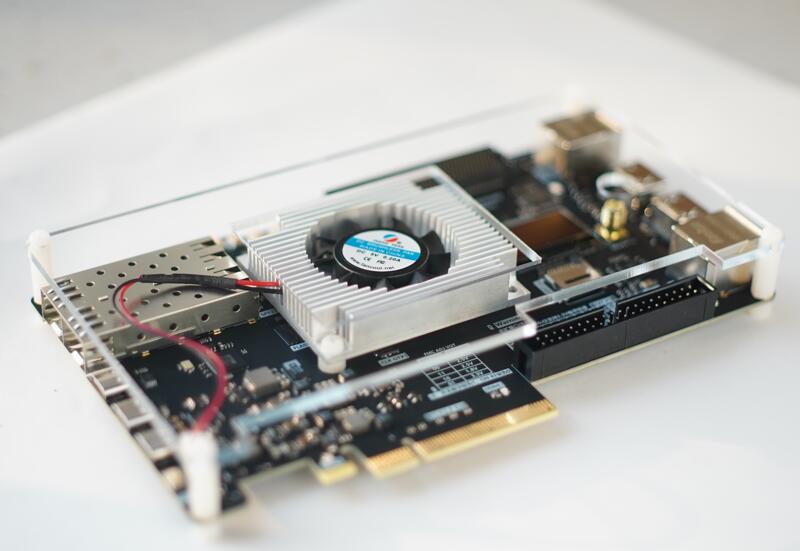

| 序号 | 物品名称 |
| ------ | ---------------------------------------- |
| 1 | Kintex7 BaseC开发板 x1块 |
| 2 | TYPE-C数据线 X2 |
| 3 | 散热器（已安装在开发板） |
| 4 | 白色尼龙螺柱螺丝一套（已安装在开发板） |
| 5 | 亚克力有机玻璃 X1（已安装在开发板） |
| 6 | 9V/3-5A TYPE-C接口电源 X1 |
### 关于售后
* 开发板保修期为购买起1年保修
* 人为损坏，如能够修复，可付成本费维修
* 由于主芯片为易损品，不在保修范围请悉知
* 超出保修期后，可成本维修
* 相关开发板电子资料购买后请向客服索取
* 后续资料升级或新增请联系客服索要最新链接
### 关于发票
* 如需发票联系客服，请选择开票选项
* 开票请提供开票信息及邮箱给客服
* 发票一般确认收货两个工作日开出发到邮箱
### 关于发货
* 5点前下单当天发货，5点或节假日顺延第二天
---
## 五、教程/例程列表
### 快速测试/硬件手册
| 序号 | 教程名称 |
| ------ | ----------------------------- |
| 00 | 开发板开箱测试和使用指南 |
| 01 | Kintex7\_Base开发板硬件手册 |
### 软件安装使用
| 序号 | 教程名称 |
| ------ | ------------------------------ |
| 02 | windows的VIVADO及驱动安装 |
| 03 | VIVADO新建工程流程和软件介绍 |
### FPGA部分
| 序号 | 教程名称 |
| ------ | ------------------------------------------ |
| 04 | 最简单的led流水灯 |
| 05 | 按键消抖实验 |
| 06 | VIVADO仿真的使用之呼吸灯 |
| 07 | 片上时钟资源的使用 |
| 08 | FPGA的inout双向端口的使用之IIC读写eeprom |
| 09 | FIFO读写在线调试 |
| 10 | 基本的原语使用 |
| 11 | 使用FPGA做简单的串口收发实验 |
| 12 | RAM读写在线调试 |
| 13 | 在线调试之进阶MARK\_DEBUG |
| 14 | FPGA启动的MCS文件固化 |
| 15 | 用户将自己的代码模块打包IP |
| 16 | HDMI接口使用VGA显示 |
| 17 | HLS高级综合工具学习入门 |
| 18 | HLS高级综合工具的平滑低通滤波器 |
| 19 | 摄像头OV5640图像采集到RAM显示到HDMI学习 |
| 20 | 摄像头图像采集的rgb和ycbcr色彩转换 |
| 21 | 摄像头图像采集的sobel边缘检测转换 |
| 22 | AXI总线协议学习 |
| 23 | DDR3的入门学习之简单的读写 |
| 24 | DDR3使用AXI总线接口读写 |
| 25 | 高速收发器之光纤通信 |
| 26 | 开发之光通信Ibert眼图测试 |
| 27 | 高速收发器之XDMA实现PCIE |
| 28 | 网口通信之初识以太网接口以及PHY基本时序 |
| 29 | 开源处理器软核microblaze的helloword |
| 30 | microblaze使用AXI串口打印 |
| 31 | microblaze使用XGPIO驱动Oled |
| 32 | VIVADO对设计工程的芯片功耗分析和报告 |
### 新增参考学习
| 序号 | 教程名称 |
| ------ | ------------------------------------ |
| - | 以太网MDIO接口状态访问（仅例程） |
| - | 千兆网口UDP收发例程（仅例程） |
| - | TF卡的读写测试（仅例程） |
| - | Kintex7开发板运行cortex m0资料 |
| - | Cortex M3资料（开源资料） |
| - | XDMA的PCIE测试上位机小工具及源代码 |
| - | Risc V运行Debian(linux系统)例程 |
---
## 六、资料清单
| 序号 | 资料内容 |
| ------ | ----------------------------------------------- |
| 1 | 教程文档（约30个），及配套的例程 |
| 3 | 软件(软件版本VIVADO2020.1)及驱动、license文件 |
| 4 | 资料用到的相关工具软件 |
| 5 | 开源的第三方资料/一些开源IP核等 |
| 6 | 后续新增目录，后续新增的更新资料会存放在此 |
| 7 | 硬件资料，芯片手册/原理图PDF/扩展口封装等 |
