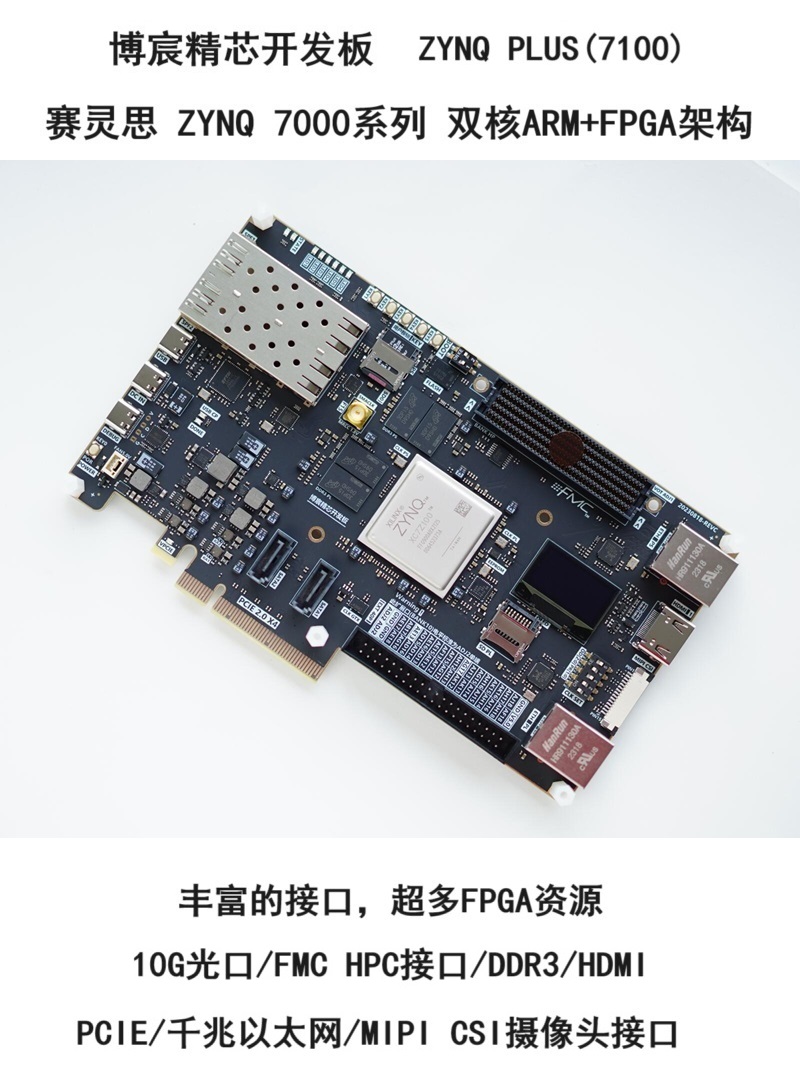

# ZYNQ\_PLUS参数及资料发货清单
## 一、主芯片参数资源
| 参数项 | 参数值 |
| ---------------- | ----------------------------------- |
| 主芯片型号 | XC7Z100-2FFG900I |
| 处理器型号 | ZYNQ片上硬核处理器，双核Cortex-A9 |
| 处理器主频 | 800Mhz |
| DDR3(PS) | 1GB（1024M），32位宽,1066M数据率 |
| DDR3(PL) | 1GB（1024M），32位宽,1066M数据率 |
| 逻辑单元（LC） | 444K |
| 查找表（LUT） | 277400 |
| DSP单元乘法器 | 2020 |
| 触发器 | 554800 |
| RAM | 26.5MBit |
| 速度等级 | -2 |
| 器件等级 | 工业级-40-85摄氏度 |
| 芯片GTX数量 | 16个 |

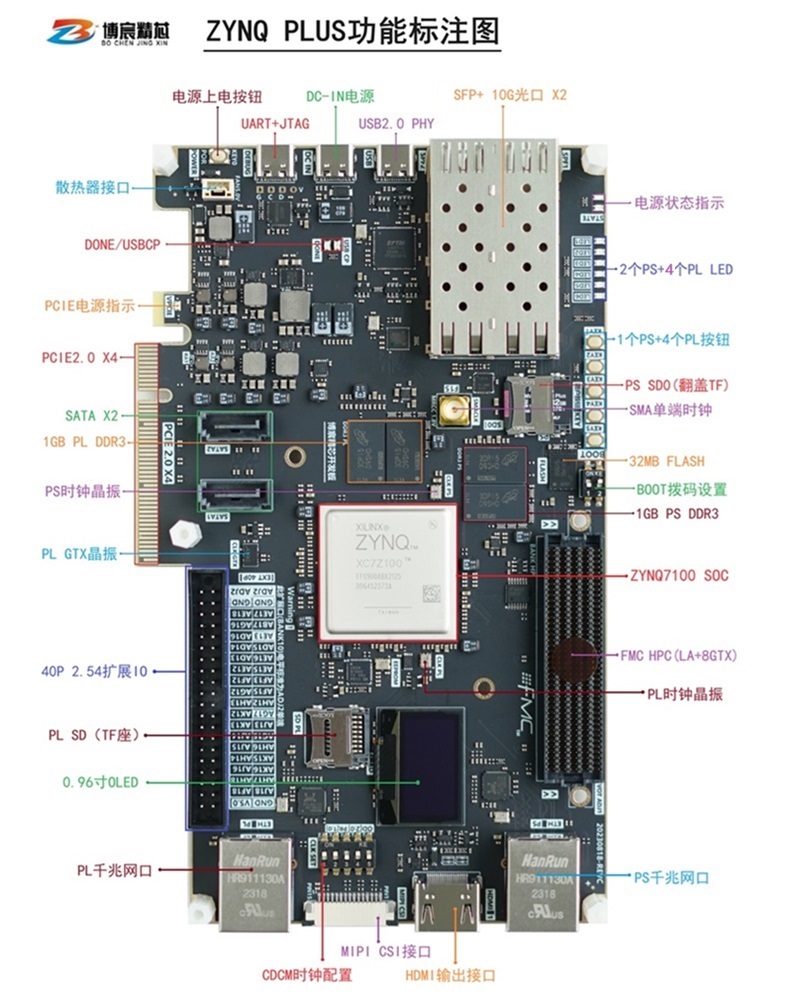

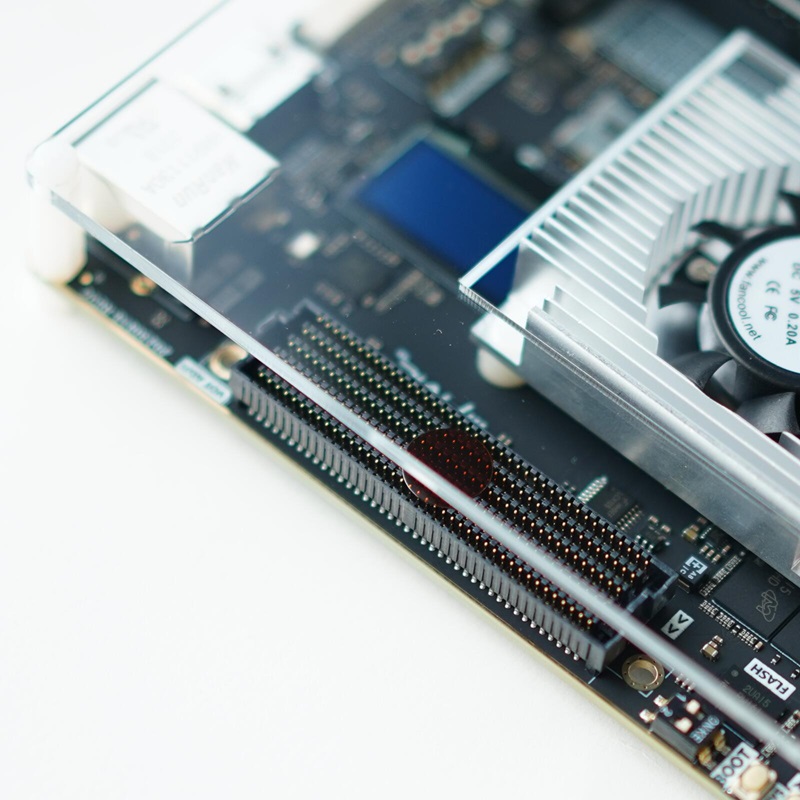

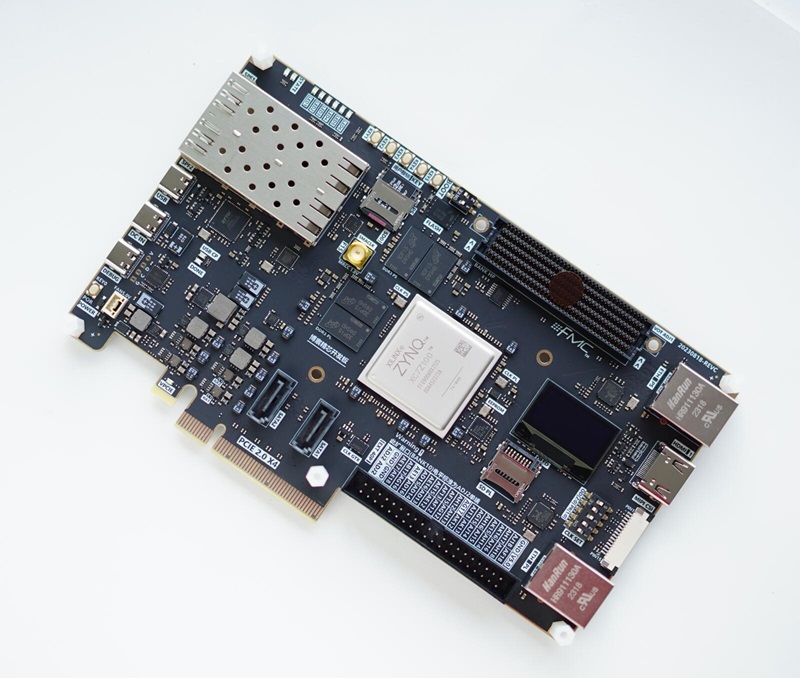

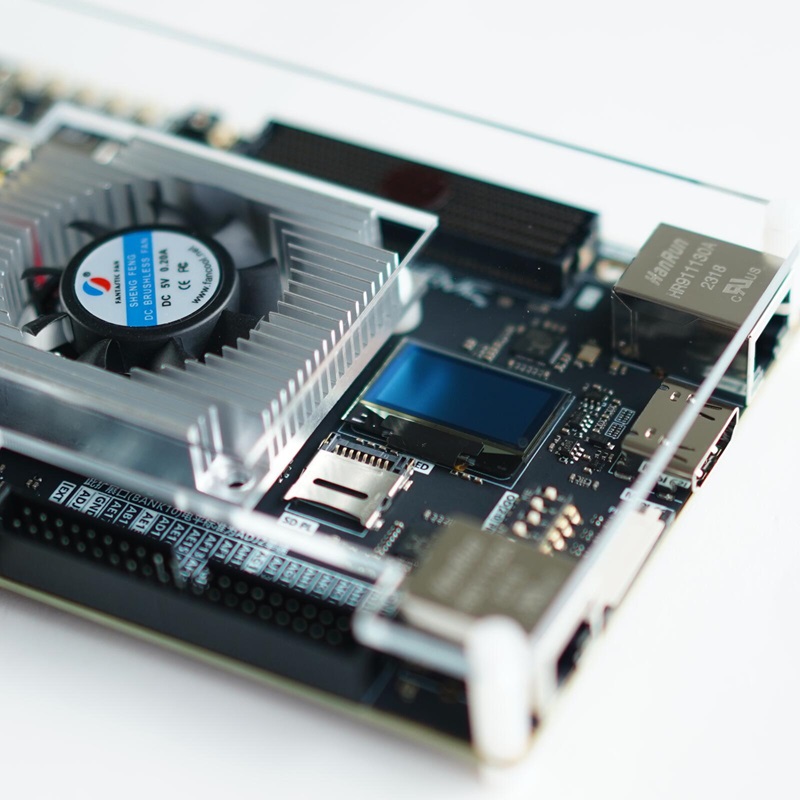

## 二、开发板功能接口描述
| 功能项 | 详细说明 |
| --------------- | ---------------------------------------------------------------------------------- |
| 开发板供电 | 通过专用TYPE-C接口供电，9-12V DC-IN接口. |
| 开发板时钟 | 33.33M（PS），50M(PL)，SMA接口，156.25M（PL GTX），CDCM61002可配 |
| 以太网 | 千兆RTL8211E，RGMII接口，一个PS，一个PL. |
| USB接口 | USB2.0，PS端，TYPE-C接口，支持HOST和SLAVE功能（注：转接头可扩展HOST，可接HUB）. |
| 调试器 | 集成FT2232HQ方案，支持ARM和FPGA全部开发.（注：包含JTAG在线调试下载及串口功能） |
| SD卡槽 | PS的SD0，PL SD接口（最大推荐32G容量） |
| HDMI接口 | 一路PL的HDMI输出接口，支持最大1080P. |
| 用户LED和按钮 | 一个PS的引脚按钮，四个PL的引脚按钮;两个PS的LED，四个PL的LED. |
| 启动设置开关 | 一个用于启动设置的BOOT拨码开关. |
| 板载OLED模块 | 0.96寸128\*64单色OLED，SPI接口，位于PL. |
| 摄像头接口 | 一个MIPI CSI的摄像头接口. |
| 板载FLASH | 256Mbit（32M字节）型号MT25QL256ABA1EW9-0SIT. |
| 板载FMC HPC | HPC接口包含LA+GTH X8部分,无HA HB.34对LVDS+2对时钟+8对GTH收发器及GTH时钟. |
| 扩展IO口 | 34个IO口，BANK13，提供5V、3.3V电源;默认3.3V电平标准的34个单端IO. |
| 系统复位 | 一个系统复位（POR）按钮. |
| 开发板指示灯 | DONE，USBCPEN，PG和电源插入指示. |
### 注释说明
* 注1：TYPE-C中除DC-IN可以供电，其余TYPE-C均做悬空，无供电功能；
* 注2：FMC使用BANK34 35为HR BANK，仅2.5V的ADJ1电压支持LVDS\_25差分标准;
* 注3:40P使用BANK13为HR BANK，设计均为单端信号。
## 三、开发板供电和电源参数
| 参数项 | 参数值 |
| -------------- | ------------------------------------------------------------- |
| 供电电源电压 | 9V或者12V标准，电流最大2A(可根据工程进行功耗评估) |
| 内核电源 | 内核VCC INT(PS+PL) 1.0V/30A |
| 其他电源 | 1.8V/6A,1.5V/3A,3.3V/3A，1.0V(MGTAVCC)/6A,1.2V(MGTAVTT)/6A |
| PCIE供电 | 开发板可从PCIE插槽12V取电 |
| 散热器电源 | 一个立式GH1.25 3P的散热器接口 |
## 四、发货及售后和发票说明
### 4.1 开发板发货清单
* 1、ZYNQPLUS 7100开发板 x1块;
* 2、TYPE-C数据线 X2根;
* 3、GH1.25-3P 5V散热器（已安装在开发板）
* 4、正面防静电亚克力X1块（已安装在开发板）;
* 5、尼龙螺丝螺柱一套（已安装在开发板）;
* 6、9V/2A TYPE-C电源 X1;
* 7、USB Type-c转A口转接头X1；
* 8、百度云电子网盘资料链接 X1.
### 4.2 特殊说明
MIPI摄像头套件=开发板发货清单+MIPI摄像头
### 4.3 关于售后
* 1、开发板保修期为购买起1年保修；
* 2、人为损坏，如能够修复，可付成本费维修；
* 3、ZYNQ主芯片为易损品，不在保修范围请悉知；
* 4、超出保修期后如可修复可付成本费用维修；
* 5、相关开发板电子资料购买后请向客服索取.
* 注：后续资料升级或新增请联系客服索要最新链接.
### 4.4 关于发票
* 可提供普票和专票;如需发票联系客服，请选择开票选项.
* 开票请提供开票信息及邮箱给客服；
* 发票一般确认收货两个工作日开出发到邮箱.
### 4.5 关于发货
5点前下单当天发货，5点或节假日顺延第二天.
## 五、资料清单列表
| 序号 | 资料内容 |
| ------ | --------------------------------------- |
| 1、 | 学习入门教程和例程（约56+个教程例程） |
| 2、 | 开发软件(VIVADO2018.3)及驱动，license |
| 3、 | 新手赠送的verilog基础资料 |
| 4、 | 开箱测试和使用指南，硬件设计手册 |
| 5、 | 一些第三方的参考工程 |
| 6、 | 硬件原理图（PDF），芯片手册等 |
| 7、 | FMC接口原理图和PCB接口文件 |
| 8、 | 开发板常用接口的约束文件 |
| 9、 | Linux相关软件和开发所使用到的包 |
| 10、 | 编译好的PYNQ镜像（例程PYNQ目录下） |
## 六、教程/例程分类列表清单
### 6.1 快速测试
* **快速测试**: 00ZYNQ\_PLUS开发板开箱测试和使用指南
* **硬件手册**: 01ZYNQ\_PLUS开发板硬件手册
### 6.2 软件安装与工程创建
* **软件安装**: 01开发软件VIVADO和LICENSE安装
* **新建工程**: 02VIVADO简介及软件下新建ZYNQ工程教程
### 6.3 FPGA部分
* 01fpga开发之最简单的led流水灯
* 02fpga开发之VIVADO仿真的使用之呼吸灯
* 03fpga开发之使用SDK进行FLASH固化
* 04fpga开发之使用锁相环时钟IP核
* 05FPGA的inout双向端口的使用之IIC读写
* 06FIFO读写ILA在线调试
* 07fpga开发之原语使用
* 08使用FPGA做简单的串口收发实验
* 09在线调试之进阶MARK\_DEBUG
* 10HDMI接口使用VGA显示
* 11RAM读写在线调试
* 12AXI总线协议学习
* 13用户将自己的代码模块打包IP
* 14VIVADO对设计工程的芯片功耗分析和报告
* 15\_DDR3的入门学习之简单的读写
* 16\_DDR3使用AXI总线接口读写
* 17摄像头OV5640图像采集到RAM显示到HDMI学习
* 18\_摄像头图像采集的rgb和ycbcr色彩转换
* 19\_摄像头图像采集的sobel边缘检测转换
* 20开发之光通信Ibert眼图测试
* 21\_高速收发器之光纤通信
* 22\_高速收发器之XDMA实现PCIE
* 23VIVADO烧写ZYNQ的FLASH
### 6.4 ARM部分
* 01arm开发之helloword串口打印
* 02arm开发之ARM使用MIO
* 03arm开发之ARM使用PL引脚AXI\_GPIO
* 04arm开发之AXI\_GPIO的中断
* 05arm开发之RTOS操作系统多任务
* 06arm开发之SD卡文件系统读写
* 07arm双核处理器独立运行AMP
* 08arm网口通信之LWIP实验
* 09arm读写QSPI存储FLASH
* 10arm定时器中断的使用
* 11arm片内XADC的读取
### 6.5 ARM\_FPGA部分
* 01ARM和FPGA自定义外设AXI接口IP打包
* 02ARM和FPGA自定义AXI接口PWM定时器
* 03ZYNQ使用XGPIO驱动Oled
* 04搭建ZYNQ的HDMI显示环境
* 05HDMI接口显示SD卡的BMP图片
* 06ZYNQ的PL网口通信之LWIP实验
* 07PS和PL使用BRAM进行数据交互
* 08FPGA通过AXI写入ARM的DDR3
* 09OV5640摄像头HDMI显示
### 6.6 HLS高级综合
* 01HLS高级综合工具学习入门
* 02HLS高级综合浮点协处理
* 03HLS高级综合工具的平滑低通滤波器
* 04HLS做图像处理基础学习
* 05HLS实OV5640摄像头图像卷积sobel
### 6.7 LINUX部分
* 01虚拟机安装ubuntu及共享文件夹功能
* 02petalinux2018.3的运行
* 03运行Linaro图形界面的linux桌面系统
* 04USB\_SLAVE的大容量存储器设备实验
### 6.8 PYNQ部分
* 01PYNQ的镜像制作
* 02初识PYNQ之helloword
* 03PYNQ之GPIO的使用
* 04PYNQ之联合HLS的AXI\_Lite乘法运算
* 05PYNQ的HLS做AXI\_Stream图片sobel实验
### 6.9 Microblaze处理器
* 01开源处理器软核microblaze的helloword
* 02microblaze使用AXI串口打印
### 6.10 新增目录
* ARM使用FPGA引脚之EMIO（例程）
* FPGA按键消抖控制LED
* ZYNQ PL（FPGA）运行Risc V linux系统
---
