# ZU19_EVAL参数表及发货资料清单
## 一、主芯片参数资源
| 参数项 | 参数值 |
| ------------------- | ------------------------------------------------------------------------------------ |
| 主芯片型号 | XCZU19EG-FFVC1760-2-i |
| 时钟推荐最大速度 | PLL/MMCM推荐最大775M |
| PS应用处理器型号 | 四核 ARM cortex-A53 1333Mhz主频 |
| PS实时处理器型号 | 双核 ARM cortex-R5 533Mhz主频 |
| DDR规格型号 | DDR4,型号MT40A1G16TB-062EPS端,8GB容量，64位宽，2400MPL端，8GB容量，64位宽，2666M |
| 逻辑单元（LC） | 1143K |
| 查找表（LUT） | 523K |
| DSP单元乘法器 | 1968个 |
| 触发器(FlipFlops) | 1045K |
| Block Ram | 34.6M Byte |
| Ultra Ram | 36M Byte |
| GTY(32.75G) | 16个,4 x Quad |
| GTH(16.3G) | 32个，8 x Quad |
| 器件温度范围 | -40 -85℃ |
| 速度等级 | -2 |
| 芯片等级 | 工业级 |
---

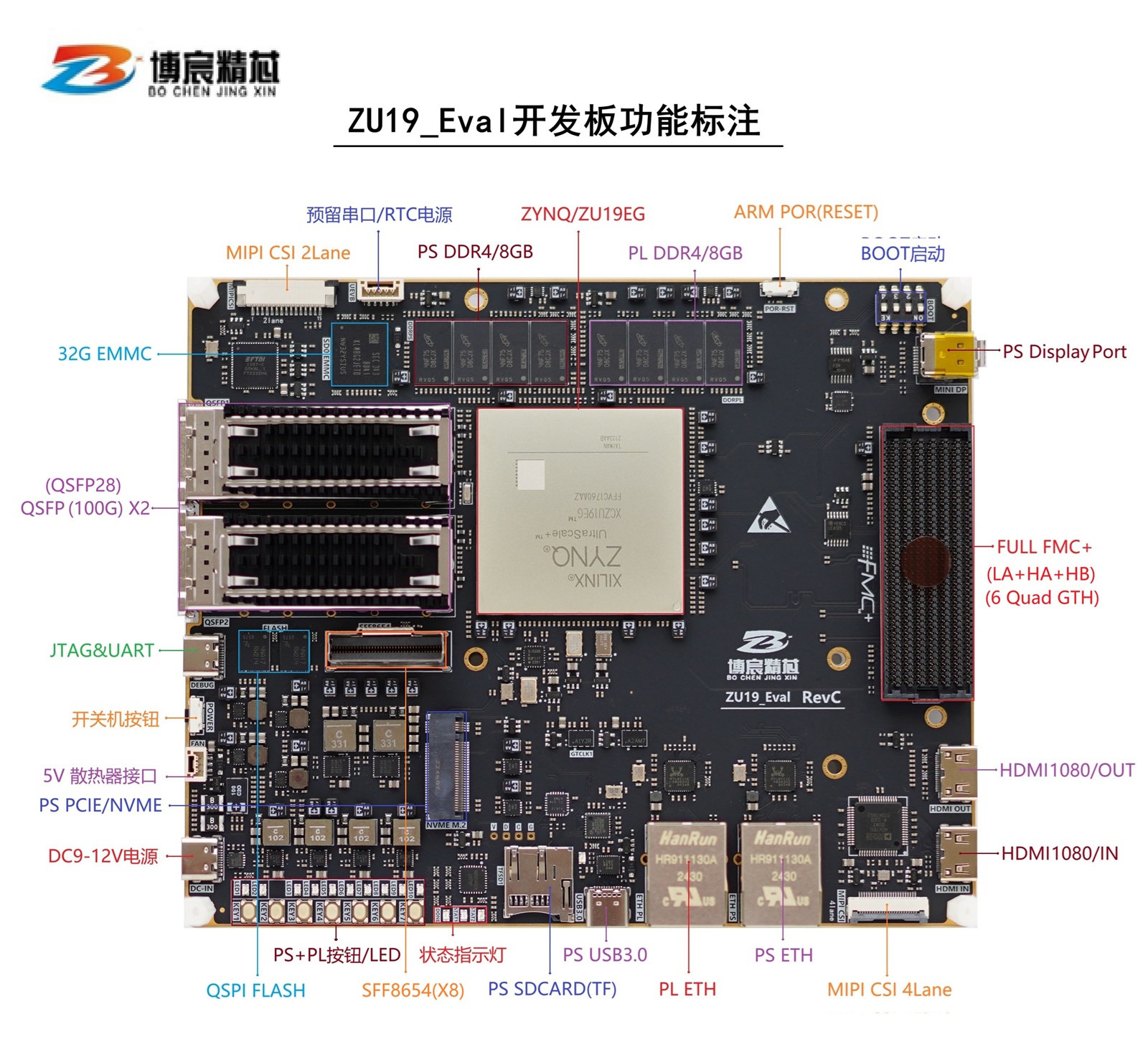

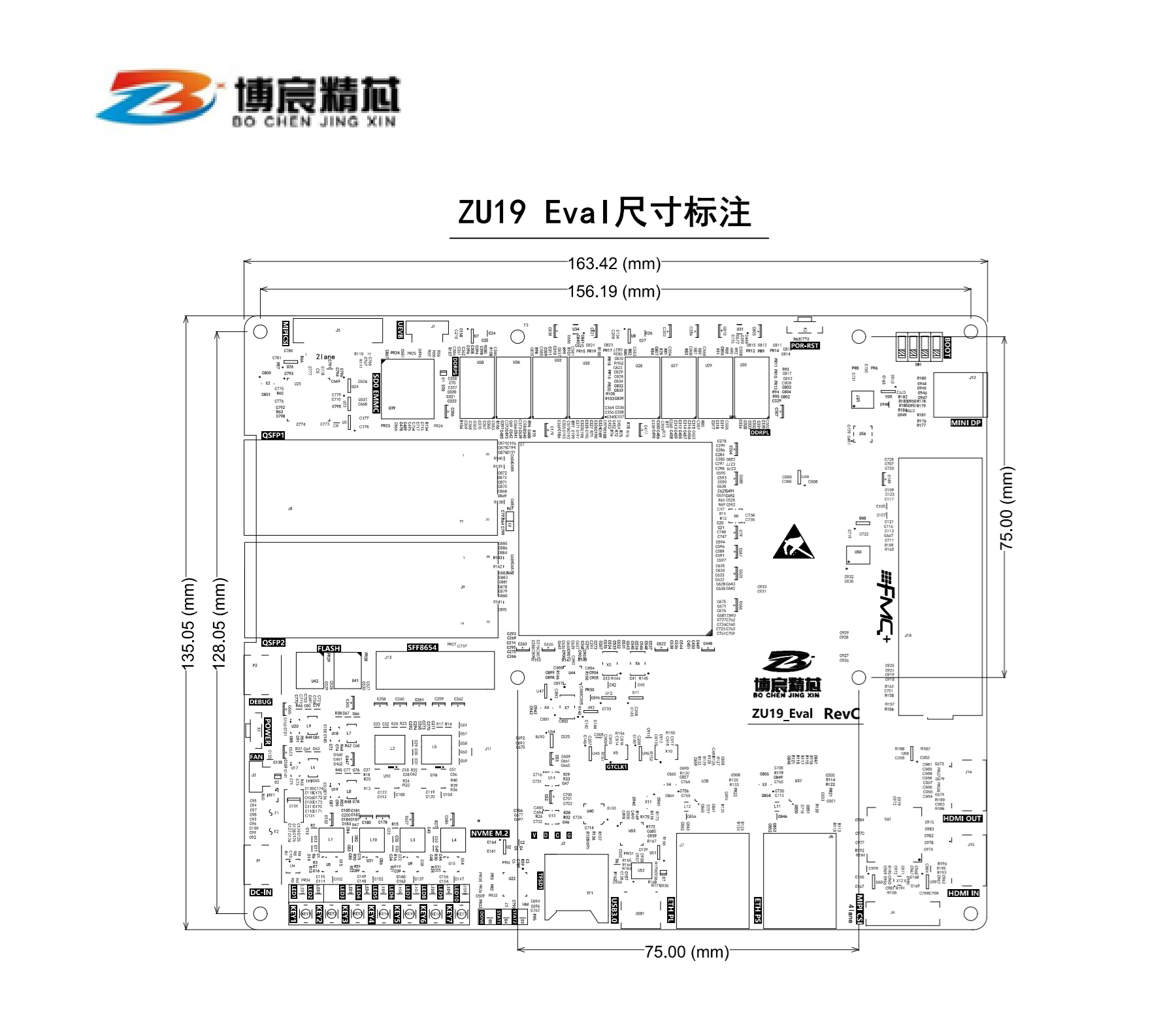

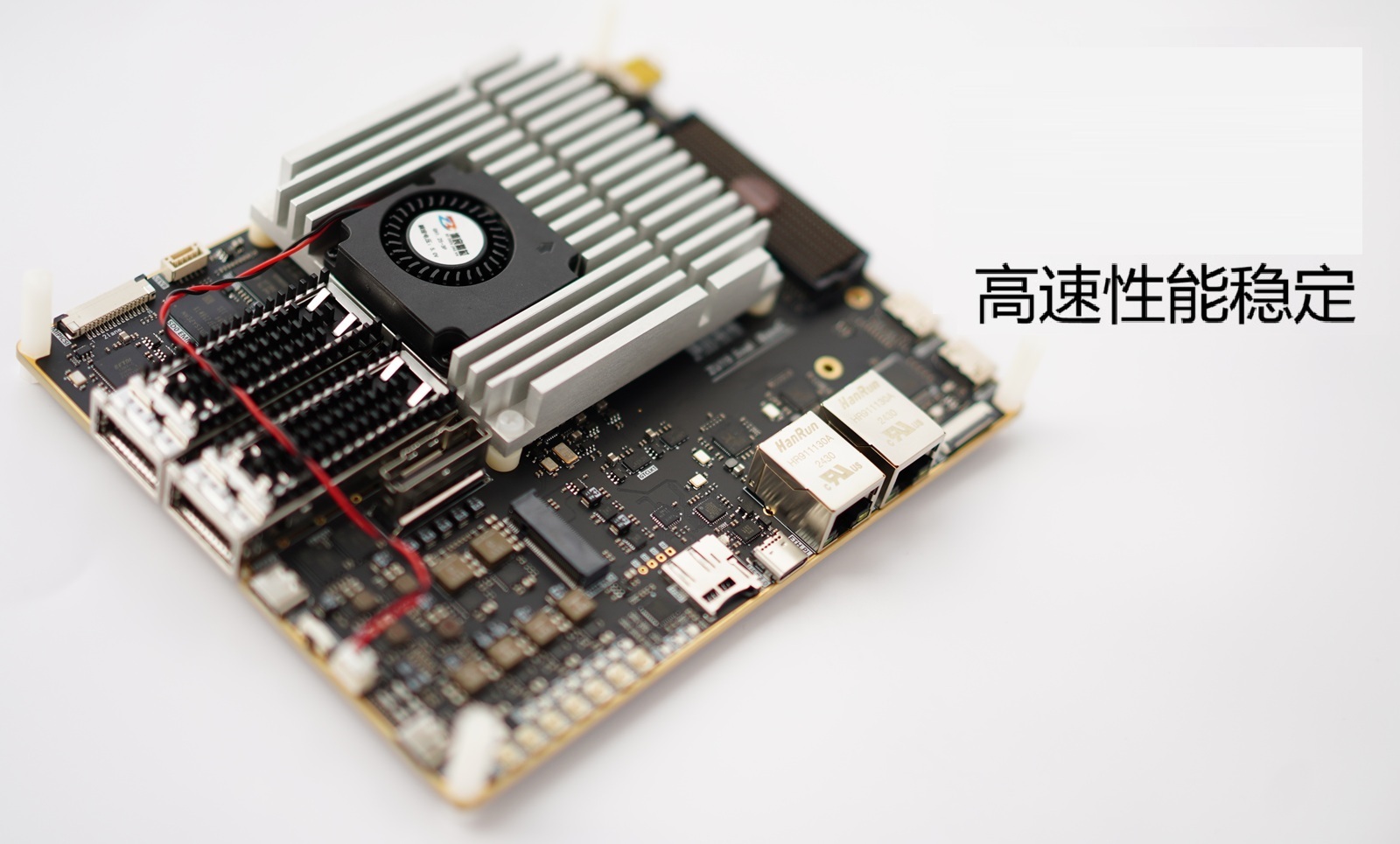

## 二、ZU19\_EVAL功能接口描述
| 接口类型 | 详细说明 |
| -------------- | -------------------------------------------------------------------------------------------------- |
| 供电/散热 | 通过专用TYPE-C接口供电，9-12V DC-IN接口;接口带有PD 12V功能.一个GH1.25-3P 5V散热器接口 |
| 开发板时钟 | 33.33M（PS）,50M（PL）,100M(PL),26M(PS GTR),27M(PS GTR),100M(PS GTR),156.25M（GTY）,125M(GTY). |
| 以太网 | 两个千兆RTL8211E-VL,一个位于PS GEM3，另一个位于PL |
| USB接口 | USB3.0 SLAVE & HOST，支持USB2.0 |
| 调试器DEBUG | 板载UART+JTAG（JTAG最大30M）支持ARM和FPGA开发 |
| 板载FLASH | 总128M字节，两颗镁光QSPI颗粒 |
| SD卡槽 | PS的SD1，2.0接口，可启动（SD最大支持32G） |
| EMMC存储器 | PS的SD0，容量32GByte |
| M.2连接器 | 一个M.2 NVME(PCIE)接口，X1位宽，PS上 |
| DP接口 | 一个 Mini dp接口，最大支持4K@30Hz,位于DP上 |
| 高速扩展接口 | 一个SFF8654接口，扩展了2个Quad GTY |
| HDMI输出接口 | 一个使用LVDS 模拟IO直连的HDMI输出，最大1080P@60Hz |
| HDMI输入接口 | 一个ADV7611的HDMI输入，最大支持1080P@60Hz |
| LED和按钮 | 开关机/POR复位，PS/PL按钮/PL LED电源状态指示/DONE指示，USB指示等 |

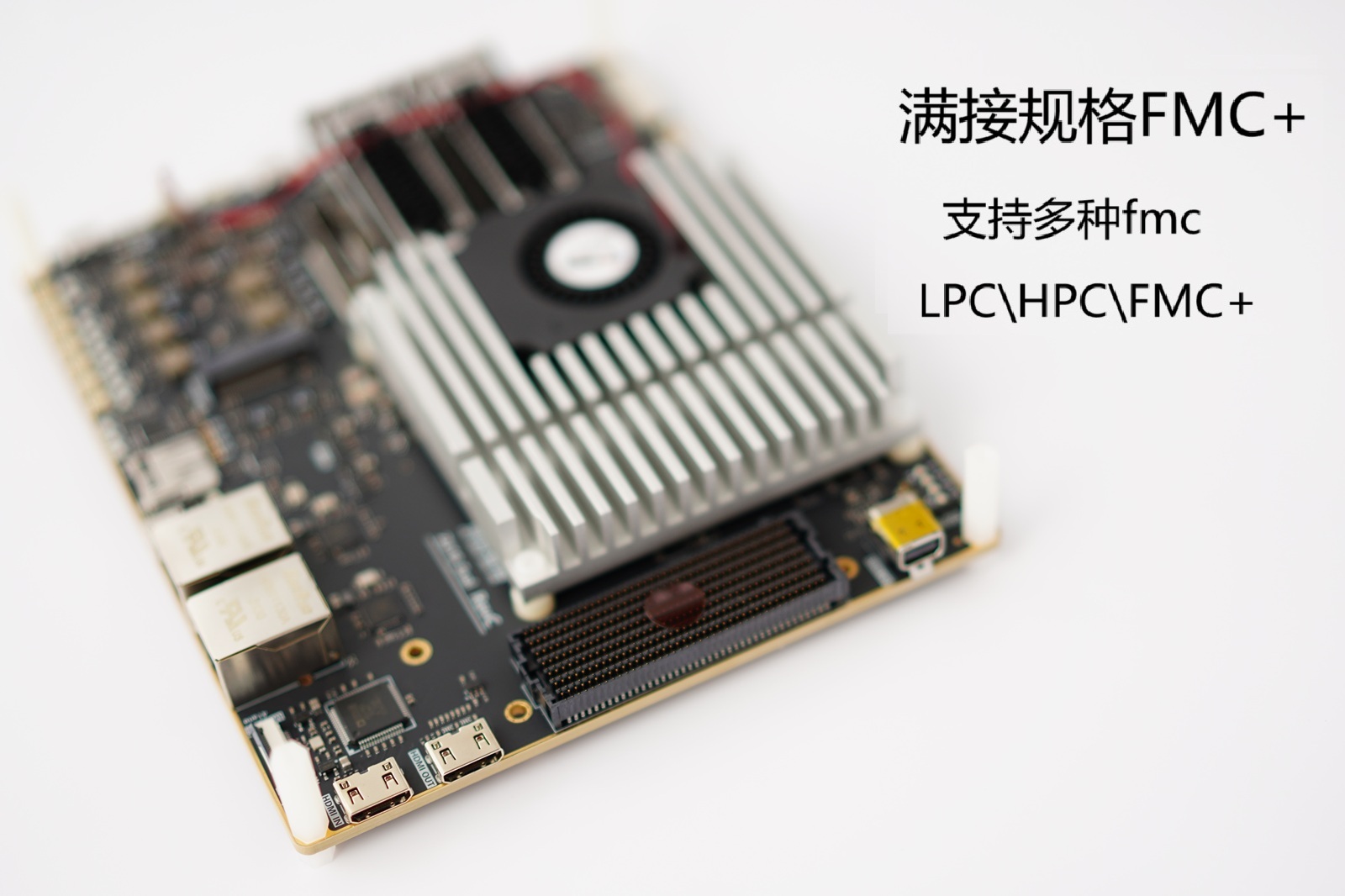

| FMC接口 | 一个FMC+接口母座，满规格，LA+HA+HB+24GTH（16.3G） |
| 启动设置开关 | 一个用于启动设置的BOOT拨码开关 |

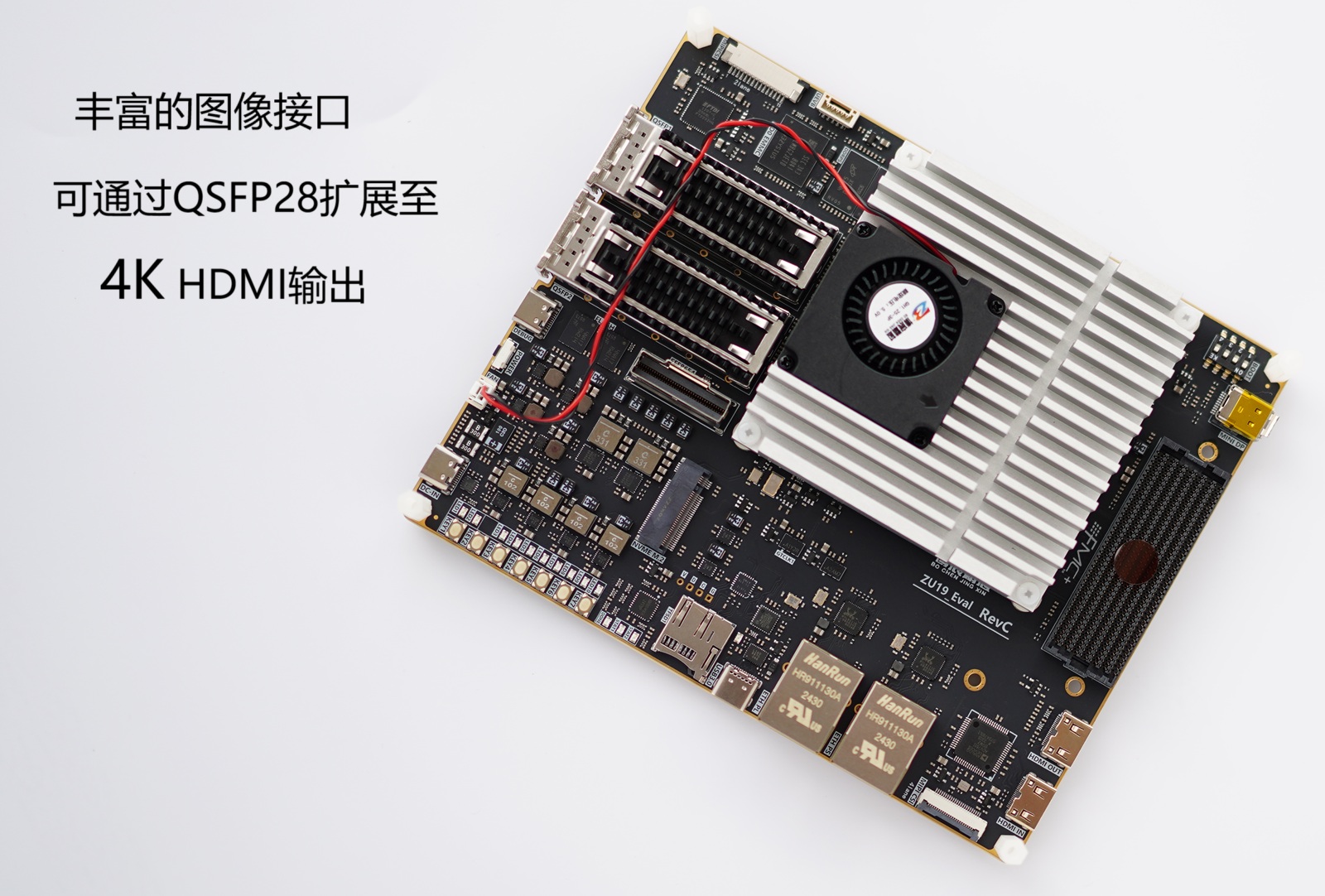

| 高速光口 | 2个QSFP28的100GE光口,GTY，最大线速率28Gbps |
| 散热器接口 | 1个5V散热器接口，GH1.25-3P型号端子 |
| 摄像头接口 | 1个MIPI 2Lane,FPC1.0-15P；1个MIPI 4Lane,FPC0.5-24P. |
**备注：**
* 注1：TYPE-C中除DC-IN可以供电，其余TYPE-C做悬空，无供电功能无须担心误插.
* 注2：PCB板材采用松下M6板材，20层PCB
---
## 三、发货及售后和发票说明
### 开发板发货清单
| 序号 | 物品名称 | 数量 |
| ------ | ------------------------ | ------------------------ |
| 1 | ZU19\_Eval开发板 | x1块 |
| 2 | TYPE-C数据线 | X2根（一根2.0一根3.0） |
| 3 | 普通亚克力 | X1(已安装在开发板) |
| 4 | 散热器 | 已安装在开发板 |
| 5 | 配套的尼龙螺丝螺柱等 | 已安装在开发板 |
| 6 | 12V/3A电源 | X1 |
| 7 | 百度云电子网盘资料链接 | X1 |
### 关于售后
* 开发板1年保修，人为损坏如能修复可付成本费维修
* ZYNQ主芯片为易损品不在保修范围请悉知
* 开发板过保修期后，如可修复，可成本维修
### 关于发票
* 可提供普票和专票，具体联系客服咨询
* 开票请提供开票信息及邮箱给客服
* 发票一般确认收货两个工作日开出发到邮箱
### 关于发货
* 按照合同约定时效内发货
---
## 四、资料清单列表
### 资料清单涵盖
| 序号 | 资料内容 |
| ------ | --------------------------------------- |
| 1 | 硬件原理图（PDF）及板框亚克力CAD文件 |
| 2 | 芯片手册/官方参考手册 |
| 3 | 开发软件(VIVADO2020.1)及驱动，license |
| 4 | 教程文档/快速测试手册/硬件手册 |
| 7 | 相关例程，FPGA/ARM/Petalinux等 |
| 8 | 相关工具软件及linux包等 |
---
## 五、教程/例程分类列表清单
### 5.1 开发环境和软件安装
| 序号 | 教程名称 |
| ------ | ---------------------------------- |
| 01 | windows的VIVADO及驱动安装.pdf |
| 02 | 虚拟机安装ubuntu及共享文件夹.pdf |
| 03 | ubuntu的VIVADO安装及驱动.pdf |
| 04 | ubuntu的QT安装.pdf |
| 05 | ubuntu的petalinux安装.pdf |
| 06 | VIVADO新建工程流程和软件介绍.pdf |
### 5.2 快速测试和硬件手册
| 序号 | 教程名称 |
| ------ | ---------------------------------- |
| 01 | ZU19\_EVal开发板开箱快速测试.pdf |
| 02 | ZU19\_EVal开发板硬件手册.pdf |
### 5.3 FPGA部分
| 序号 | 教程名称 |
| ------ | --------------------------------------------- |
| 01 | FPGA开发之运行一个简单的流水灯.pdf |
| 02 | 按键消抖控制LED实验.pdf |
| 03 | VIVADO仿真的使用之呼吸灯.pdf |
| 04 | 片上时钟MMCM\_PLL资源的使用.pdf |
| 05 | 基本的原语使用.pdf |
| 06 | 在线调试之MARK\_DEBUG.pdf |
| 07 | FIFO读写在线调试.pdf |
| 08 | RAM读写在线调试.pdf |
| 09 | AXI总线协议学习.pdf |
| 10 | DDR4的入门学习之简单的读写.pdf |
| 11 | DDR4使用AXI总线接口读写.pdf |
| 12 | HLS高级综合工具学习入门.pdf |
| 13 | 用户将自己的代码模块打包IP.pdf |
| 14 | HLS高级综合工具的平滑低通滤波器.pdf |
| 15 | VIVADO对设计工程的芯片功耗分析.pdf |
| 16 | 网口通信之初识以太网接口以及PHY基本时序.pdf |
| 17 | 高速收发器光通信接口的IBERT眼图测试.pdf |
| 18 | 高速收发器之光纤通信IP例子.pdf |
### 5.4 ARM部分
| 序号 | 教程名称 |
| ------ | ---------------------------------------- |
| 01 | 使用我们的PS处理器之helloword打印.pdf |
| 02 | 使用我们的PS处理器运行RTOS系统.pdf |
| 03 | 使用我们的PS的MIO做输入输出实验.pdf |
| 04 | ARM的串口收发回环实验.pdf |
| 05 | ARM的千兆网口LWIP\_TCP实验.pdf |
| 06 | ARM的Displayport使用.pdf |
| 07 | ARM的RTC使用.pdf |
| 08 | ARM的DDR4读写测试.pdf |
| 09 | ARM使用SD卡读写文件系统.pdf |
| 10 | 通过VITIS固化烧写我们的代码到FLASH.pdf |
### 5.5 PETALINUX
| 序号 | 教程名称 |
| ------ | ----------------------------------- |
| 01 | petalinux的编译运行.pdf |
| 02 | petalinux设备树和NVME硬盘驱动.pdf |
| 03 | petalinux运行图形界面的Ubuntu.pdf |
| 04 | 使用USB3.0\_SLAVE设备读写测试.pdf |
### 5.6 新增/例程
| 序号 | 例程名称 |
| ------ | ------------------------------ |
| 01 | HDMI输出1080P彩条 |
| 02 | mipi OV5640 dp显示 |
| 03 | HDMI输入 DP输出环回1080P显示 |
| 04 | ...... |
