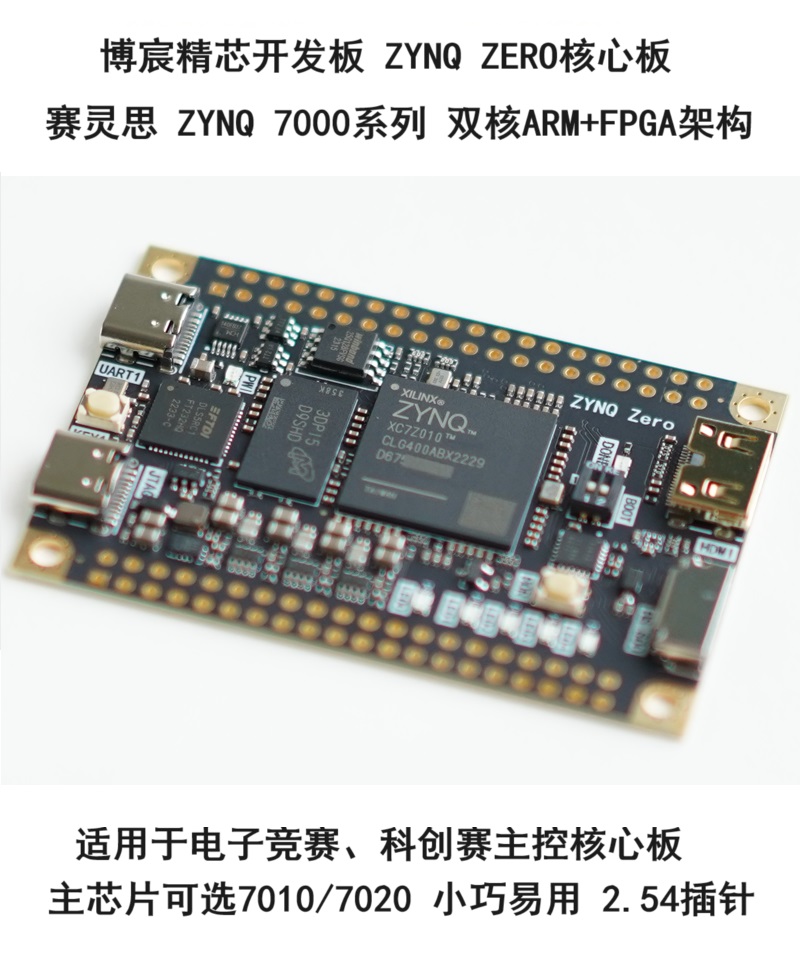

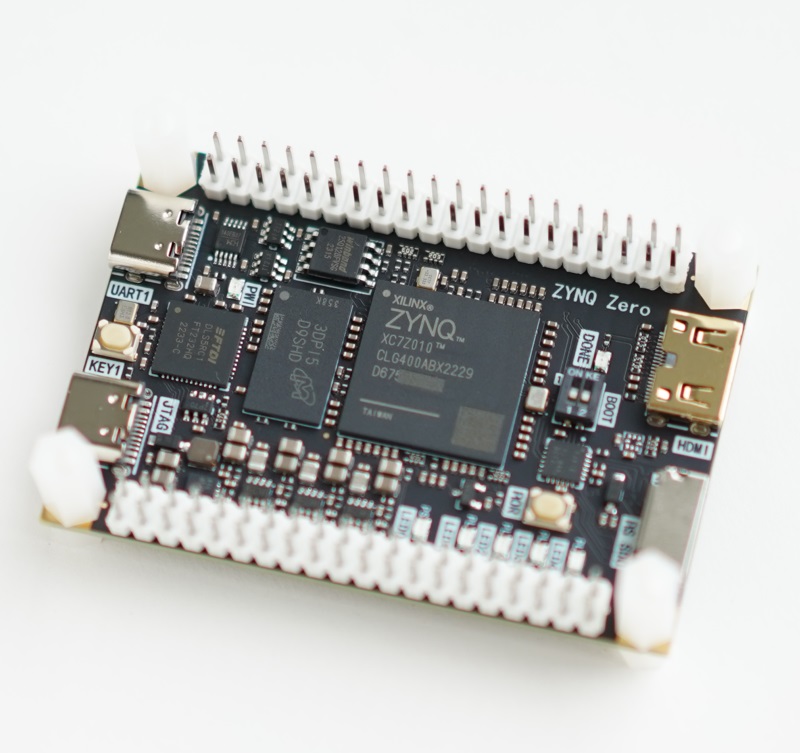

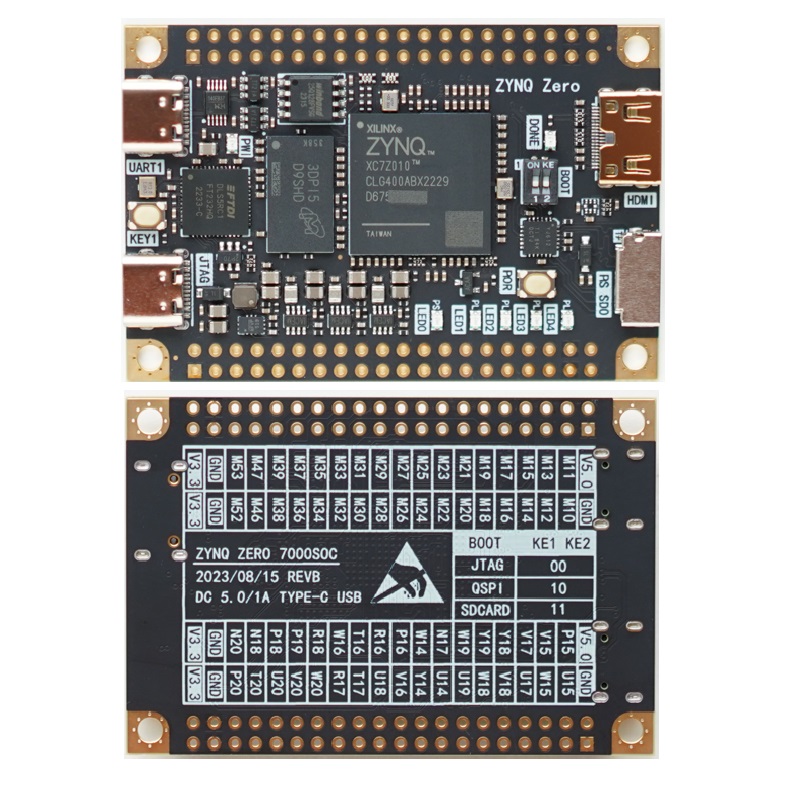

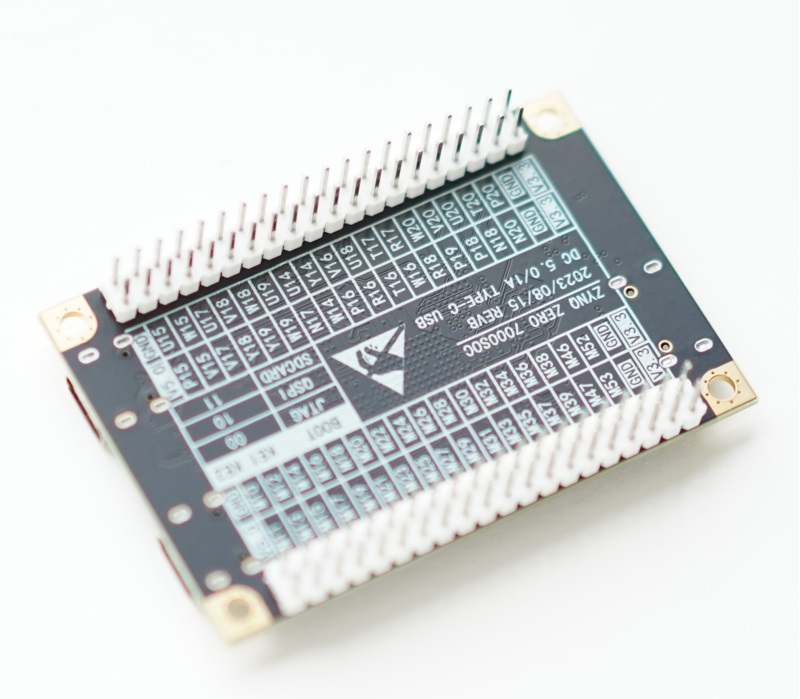

ZYNQ ZERO核心板

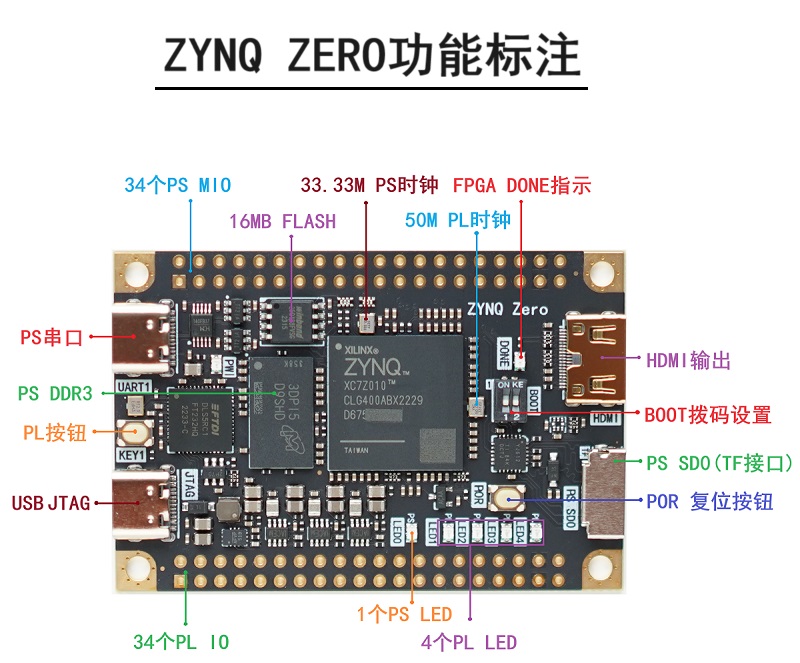

 # ZYNQ ZERO参数及资料发货清单 ## 一、7Z010主芯片参数资源 | 参数项 | 参数值 | | ---------------- | ------------------------------------ | | 主芯片型号 | XC7Z010-1CLG400I | | 处理器型号 | ZYNQ片上硬核处理器，双核Cortex-A9 | | 处理器主频 | 666MHZ | | DDR3(PS) | 512MByte(字节)，16位宽,1066M数据率 | | 逻辑单元（LC） | 28K | | 查找表（LUT） | 17600 | | DSP单元乘法器 | 80 | | 触发器 | 35200 | | RAM | 2.1MBit(比特) | | 速度等级 | -1 | | 器件等级 | 工业级-40-85摄氏度 | --- ## 二、7Z020主芯片参数资源 | 参数项 | 参数值 | | ---------------- | ------------------------------------ | | 主芯片型号 | XC7Z020-2CLG400I | | 处理器型号 | ZYNQ片上硬核处理器，双核Cortex-A9 | | 处理器主频 | 766MHZ | | DDR3(PS) | 512MByte(字节)，16位宽,1066M数据率 | | 逻辑单元（LC） | 85K | | 查找表（LUT） | 53200 | | DSP单元乘法器 | 220 | | 触发器 | 106400 | | RAM | 4.9MBit(比特) | | 速度等级 | -2 | | 器件等级 | 工业级-40-85摄氏度 | --- ## 三、开发板功能接口描述 | 功能接口 | 描述 | | ---------------- | ----------------------------------------------------------------------------------------------------------------------------------------------------- | | 开发板供电 | 开发板JTAG或者UART串口的TYPE-C供电 | | 开发板时钟 | 33.33M晶振（PS），50M晶振(PL) | | 调试器 | 集成赛灵思JTAG下载调试器支持ARM和FPGA开发 | | 串口和电源口 | 一路CH340串口UART，TYPE-C | | SD卡 | 一个MINI TF插座，PS的SD0（最大支持32G） | | HDMI接口 | 一路HDMI输出接口，最大支持1080@60HZ | | 用户LED和按钮 | 一个PL的引脚按钮；一个PS的LED，四个PL的LED | | 启动设置开关 | 一个用于启动设置的BOOT拨码开关 | | 板载FLASH | W25Q128FVSG,128Mbit（16M字节） | | 40针扩展IO口 | 34个FPGA单端IO口，在BANK34上，3.3V标准；34个ARM的MIO引脚，包含3.3V及1.8V电压标准；插针提供5V、3.3V对外供电。信号PCB走线严格等长，设计±1mil PCB误差 | | 系统复位 | 一个系统复位（POR）按钮 | | 开发板指示灯 | DONE指示灯，电源插入指示灯 | | 开发板电源系统 | 板载内核电源：1.0V/6A；其余各路：1.8V/3A,1.5V/3A,3.3V/3A；扩展IO口40P的BANK34 VCCO电压：3.3V | --- ## 四、发货清单及售后 ### 发货清单 | 序号 | 内容 | | ------ | --------------------------- | | 1 | ZYNQ ZERO开发板 x1块 | | 2 | TYPE-C数据线 X1根 | | 3 | 尼龙螺柱 X4对 | | 4 | 双排40P排针 X2 | | 5 | 百度云电子网盘资料链接 X1 | **备注：** 其余配件比如塑料收纳盒随货配送 **特殊说明：** 排针统一不焊接，请大家根据实际需要自行焊接！ ### 关于售后 * 开发板保修期为购买起1年保修 * 人为损坏，如能够修复，可付成本费维修 * FPGA主芯片为易损品，不在保修范围请悉知 * 保修期内，人为损坏，可付成本费用维修 * 模块超出保修期后，如可修复，可成本维修 * 相关开发板电子资料购买后请向客服索取 * 后续资料升级或新增请联系客服索要最新链接 ### 关于发票 * 可提供普票和专票 * 如需发票联系客服，请选择开票选项 * 开票请提供开票信息及邮箱给客服 * 发票一般确认收货两个工作日开出发到邮箱 ### 关于发货 * 5点前下单当天发货，5点或节假日顺延第二天 --- ## 五、资料清单列表 ### 资料清单涵盖 | 序号 | 内容 | | ------ | -------------------------------------------- | | 1 | 新手入门视频（10节左右，开发基础流程入门） | | 2 | 教程和例程（约45个文档，50个左右例程） | | 3 | 开发软件(VIVADO2018.3)及驱动，license | | 4 | 新手赠送的开源verilog基础资料 | | 5 | 开箱快速测试指南，硬件手册，常见问题整理 | | 6 | 硬件原理图（PDF），芯片手册等 | | 7 | 二次开发所需的扩展口插针PCB封装文件 | | 8 | 开发板常用接口的约束文件 | | 9 | 开发板常用接口的约束文件 | | 10 | Linux相关软件和开发所使用到的包 | --- ## 六、教程/例程分类列表清单 ### 快速测试 | 教程名称 | | -------------------------------------- | | 00ZYNQ\_ZERO开发板开箱测试和使用指南 | ### 硬件手册 | 教程名称 | | ---------------------------- | | 01ZYNQ\_ZERO核心板硬件手册 | ### 软件安装 | 教程名称 | | ------------------------------- | | 01开发软件VIVADO和LICENSE安装 | ### 新建工程 | 教程名称 | | -------------------------------------- | | 02VIVADO简介及软件下新建ZYNQ工程教程 | ### FPGA部分 | 序号 | 教程名称 | | ------ | ------------------------------------ | | 01 | fpga开发之最简单的led流水灯 | | 02 | fpga开发之VIVADO仿真的使用之呼吸灯 | | 03 | fpga开发之使用SDK进行FLASH固化 | | 04 | fpga开发之使用锁相环时钟IP核 | | 05 | 按键消抖实验 | | 06 | fpga开发之FIFO读写ILA在线调试 | | 07 | fpga开发之原语使用 | | 08 | 使用FPGA做简单的串口收发实验 | | 09 | 在线调试之进阶MARK\_DEBUG | | 10 | HDMI接口使用VGA显示 | | 11 | RAM读写在线调试 | | 12 | AXI总线协议学习 | | 13 | 用户将自己的代码模块打包IP | | 14 | VIVADO工程的芯片功耗分析和报告 | | 15 | VIVADO烧写ZYNQ的FLASH | | 16 | 纯FPGA驱动RGB液晶模块资料 | ### ARM部分 | 序号 | 教程名称 | | ------ | ----------------------------- | | 01 | arm开发之helloword串口打印 | | 02 | arm开发之ARM使用MIO | | 03 | arm开发之ARM使用AXI\_GPIO | | 04 | arm开发之AXI\_GPIO的中断 | | 05 | arm开发之RTOS操作系统多任务 | | 06 | arm开发之SD卡文件系统读写 | | 07 | arm双核处理器独立运行AMP | | 08 | arm读写QSPI存储FLASH | | 09 | arm定时器中断的使用 | | 10 | arm片内XADC的读取 | ### ARM\_FPGA | 序号 | 教程名称 | | ------ | ---------------------------------- | | 01 | ARM和FPGA自定义外设AXI接口IP打包 | | 02 | ARM和FPGA自定义AXI接口PWM定时器 | | 03 | ARM和FPGA自定义AXI接口寄存器访问 | | 04 | 搭建ZYNQ的HDMI显示环境 | | 05 | HDMI接口显示SD卡的BMP图片 | | 06 | PS和PL使用BRAM进行数据交互 | | 07 | FPGA通过AXI写入ARM的DDR3 | | 08 | OV5640摄像头HDMI显示 | | 09 | RGB液晶的图片显示（仅例程） | ### HLS高级综合 | 序号 | 教程名称 | | ------ | --------------------------------- | | 01 | HLS高级综合工具学习入门 | | 02 | HLS高级综合浮点协处理 | | 03 | HLS高级综合工具的平滑低通滤波器 | | 04 | HLS做图像处理基础学习 | | 05 | HLS实OV5640摄像头图像卷积sobel | ### LINUX部分 | 序号 | 教程名称 | | ------ | ------------------------------------------ | | 01 | 虚拟机安装ubuntu及共享文件夹功能 | | 02 | petalinux2018.3的运行 | | 03 | 运行Linaro图形界面的linux桌面系统 | | 04 | RGB液晶屏图形界面Linux系统显示（仅例程） |
