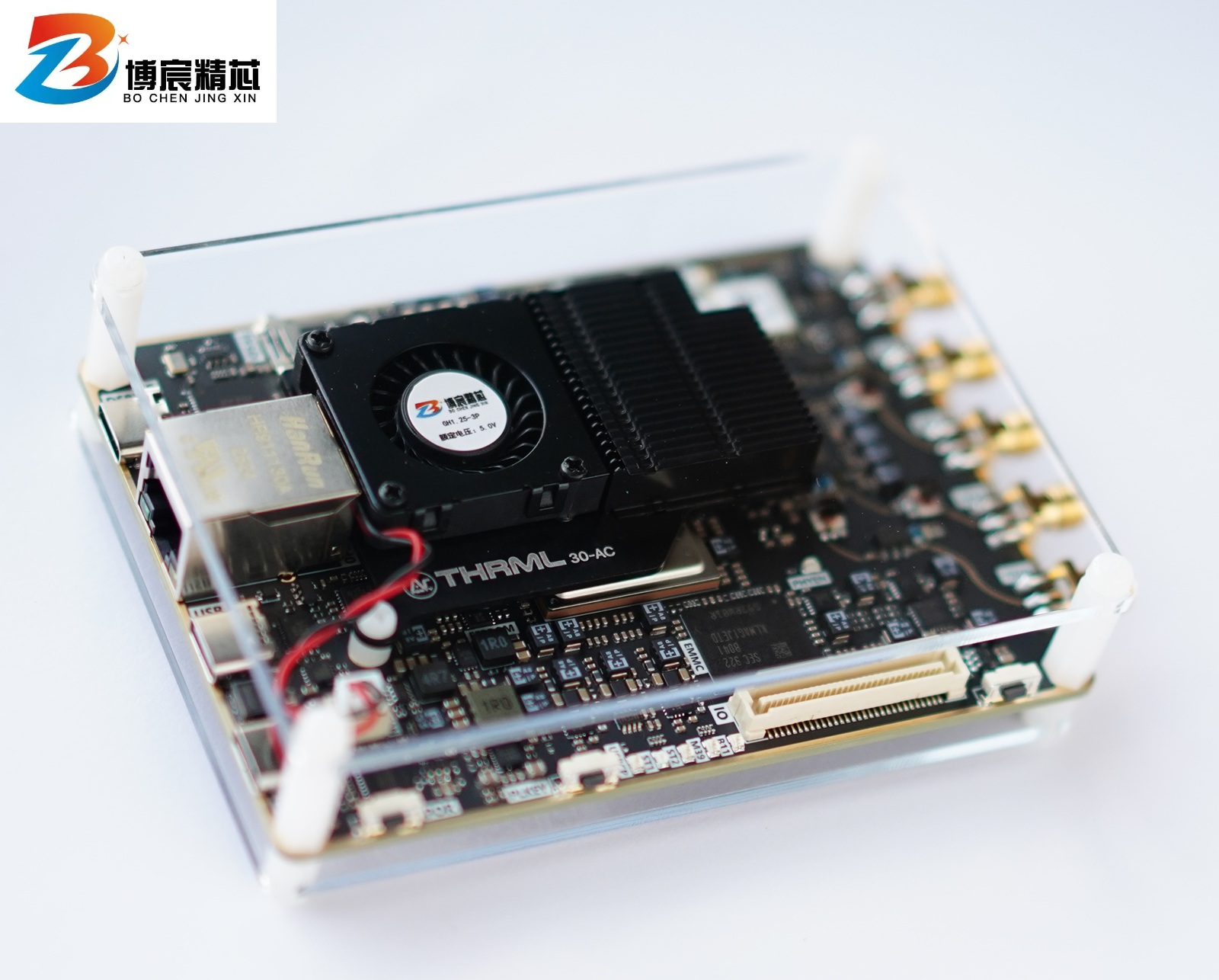

# ZUSDR参数表及发货资料清单(最新)
## ZYNQ MPSOC 主芯片参数资源
插入到表格
查看详情
| 参数项 | 内容 |
| ------------------- | -------------------------------------------------------------------- |
| 主芯片型号 | XCZU3EG-2SFVC784I |
| 芯片等级 | 工业级 |
| 时钟推荐最大速度 | FPGA PLL/MMCM推荐最大775M |
| PS应用处理器型号 | 四核 ARM cortex-A53 1333Mhz主频 双核 ARM cortex-R5 533Mhz主频 |
| DDR规格型号 | DDR4,型号MT40A256M16GE-075(或替代型号) PS端,1GB容量，32位宽，2400M |
| 逻辑单元（LC） | 154K |
| 查找表（LUT） | 71K |
| DSP单元乘法器 | 360个 |
| 触发器(FlipFlops) | 141K |
| Block Ram | 7.6Mbit(比特) |
| 器件温度范围 | 工业级-40-85摄氏度 |
| 速度等级 | -2 |
| 注 | 更详细参数请参阅《zynq-ultrascale-plus-product-selection-guide》 |

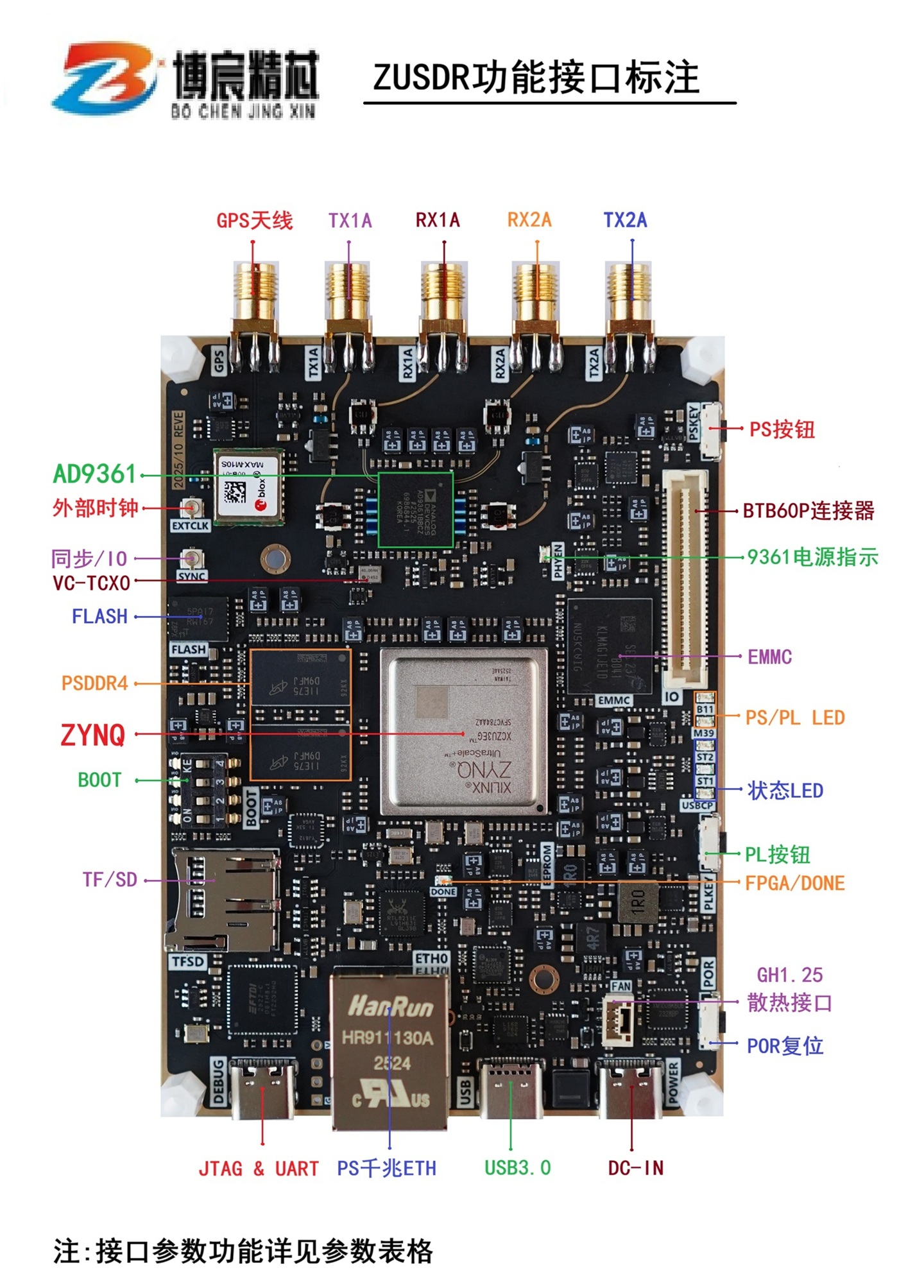

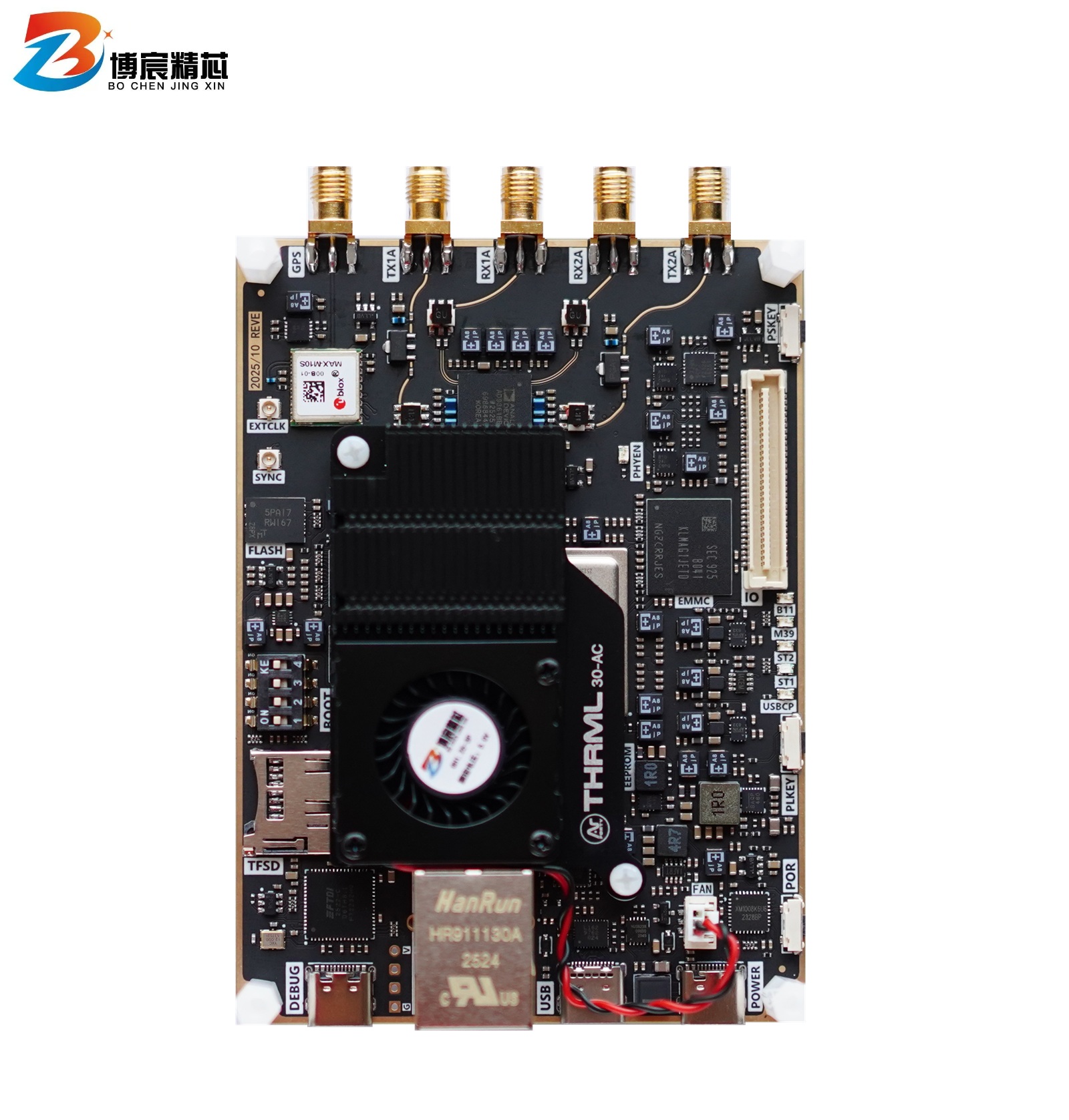

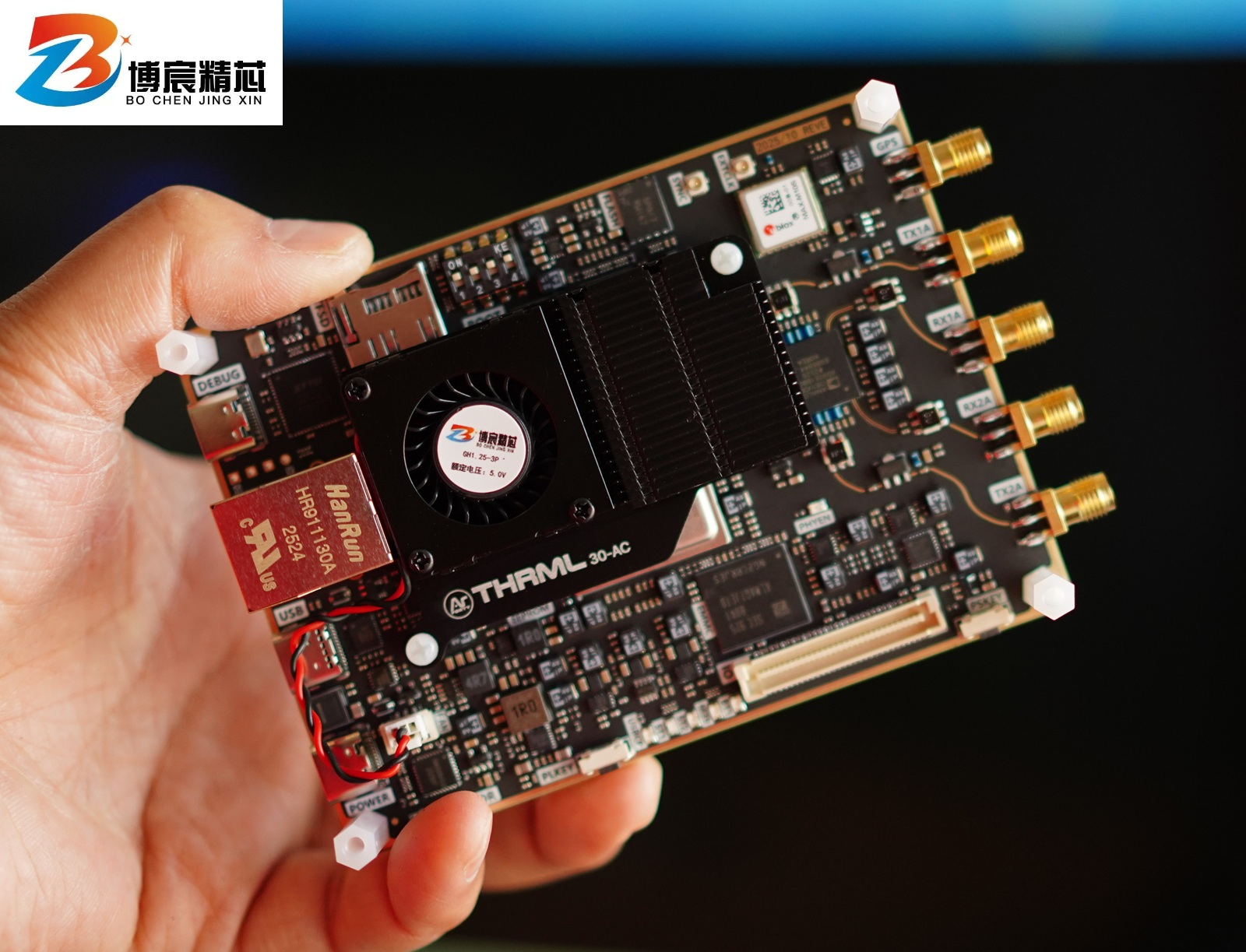

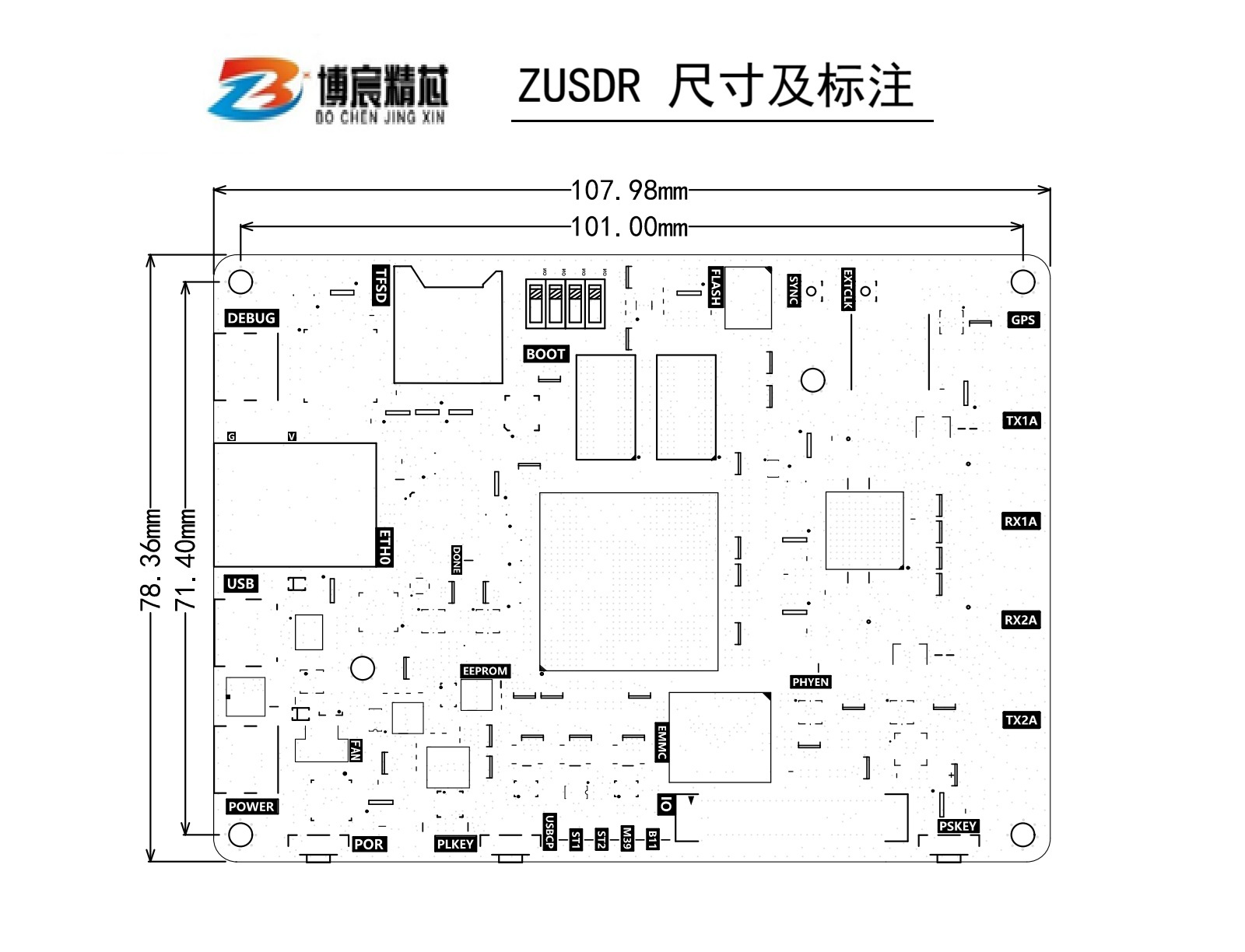

## ZUSDR 功能接口描述
* **开发板供电**：通过POWER TYPE-C供电，带PD，9-12V输入; 设备功耗约
* **开发板时钟**：33.33M（PS），50M(PL)，26M(PS GTR)
* **外部时钟**：AD9361预留外部时钟输入 IPEX 1代接口
* **USB接口**：USB3.0 SLAVE，虚拟网口，兼容USB2.0
* **板载电源监控**：AD7291芯片，用于监控AD9361各路外围电源
* **串口/JTAG**：一个FT2232HQ二合一 支持UART/JTAG
* **以太网接口**：一个PS的千兆网 RTL8211E
* **扩展IO口**：引出36个普通IO，1.8V单端HP BANK IO，等长； 一对PS GTR收发器及参考时钟，等长. 连接器使用60P的X0802WVS-60AS-LPV01
* **LED和按钮**：POR/PLKEY/PSKEY USBCP/电源状态/PHY电源指示灯/PS和PL LED
* **启动设置开关**：一个用于启动设置的BOOT拨码开关.
* **板载FLASH**：32M字节，型号MT25QU256ABA1EW9-0SIT.
* **EMMC存储器**：PS的SD0，16GByte，EMMC5.1协议接口
* **SD接口**：一个TF卡槽的SD接口，支持SD启动
* **GPS模块**：板载一个MAX M10S GPS模块
* **EEPROM**：板载一个24C02,PL端
* **同步**：预留一个SYNC同步接口，IPEX 1代连接器
* **注**：扩展IO口仅支持1.8V电压标准； 其余比如3.3V需要电平转换。
## AD9361参数
| 参数项 | 内容 |
| ---------------- | --------------------------- |
| 主芯片型号 | AD9361bbcz |
| ADC/DAC分辨率 | 12Bit |
| 信号数据带宽 | 200K-56Mhz |
| 通道数 | 2收2发/2X2 每个通道支持IQ |
| 发射射频范围 | 47 Mhz-6.0 Ghz |
| 接收射频范围 | 70 Mhz-6.0 Ghz |
| 接收噪声系数 | 2dB |
| 发射器性能 | TX EVM：≤ |
| 本振（LO）步长 | 2.4Hz最大 |
| 同步 | 支持 |
| 增益控制 | 支持自动增益/手动设置增益 |
## 射频部分功能接口参数
* **无线接口**：SMA座，外螺纹内孔
* **时钟**：一颗40Mhz/0.5ppm VC-TXCO温度补偿晶振.
* **外部时钟**：支持AD936X外接时钟
* **射频LDO线性电源**：无线LO供电1.3V/1.5A电源两路射频LDO PSRR:60db,噪声：约30μVRMS(1.3V)
* **阻抗控制**：射频前端到SMA天线，控制50Ω微带线
* **前端巴伦**：1:1，TCM1-63AX+，10M-6GHZ
* **TX功率放大**：TX通道均带有功率放大输出，约15db/800Mhz 放大器噪声系数约3.8db
* **板载GPS PPS精度**：RMS 30ns(纳秒)
## 固件启动及采样率
* **固件启动方式**：FLASH启动，仅需一次VIVADO烧写
* **USB采样率**：WINDOWS下RNDIS模式采样率5-6MSPS
* **千兆网采样率**：约11MSPS+
## 发货及售后和发票说明
### 开发板发货清单
1. ZUSDR开发板 x1块
2. TYPE-C数据线 X2根（USB2.0+USB3.0）
3. SMA内螺纹内针线X1
4. FM拉杆天线 X1
5. 亚克力有机玻璃板X2
6. 配套尼龙螺丝螺柱
7. 百度云电子网盘资料链接
### 关于售后
* 整体除了主芯片外，保修期为1年；
* 私自焊接改装不再享受保修；
* ZYNQ/AD9361等
* 开发板过保修期后，如可修复，可成本维修；
* 电子资料购后向客服索取，提供百度云链接；
* 注：资料升级或新增可联系客服索要最新链接.
### 关于发票
* 可提供%1（小规模纳税人）普票和专票; 如需发票联系客服，请选择开票选项.
* 开票请提供开票信息及邮箱给客服；
* 发票一般确认收货两个工作日开出发到邮箱.
### 关于发货
* 5点前下单当天发货，5点后或节假日顺延一天.
## 资料清单列表
资料清单涵盖：
1. 固件（基于ZCU102+FMCOMMS3性能优化移植）
2. 开发软件(VIVADO2018.3及驱动，license）（针对裸机驱动开发）
3. 开箱测试和使用教程文档
4. 配套例程工程（裸机/gnuradio/matlab等）
5. 硬件原理图（PDF），芯片手册等
6. PCB接口CAD文件/亚克力外框文件
7. Linux镜像及相关工具等
## 教程/例程分类列表清单
* **项目说明**：01ZUSDR\_MINI硬件参考手册.PDF
* **快速测试**：02ZUSDR\_MINI开箱测试快速使用指南.PDF
* **软件安装**：03开发软件VIVADO20和LICENSE安装.PDF
* **裸机驱动学习**：04AD936x裸机驱动时序讲解及例程.PDF
* **软件安装**：05ubuntu18.4虚拟机的安装.PDF
* **软件无线电**：06ubuntu安装和使用GNURadio.PDF
* **软件无线电**：07使用matlab2018a的硬件支持包安装.PDF
* **射频调制**：AM调制解调实例DEMO
* **射频调制**：ASK调制解调实例DEMO
* **射频调制**：FM调制解调实例DEMO
* **射频调制**：FSK调制解调实例DEMO
* **时钟测量**：VCTCXO的精度使用GPS测量例子
* **时钟驯服**：时钟驯服裸机例子
* **其他**：不定期更新......
