PlutoSDR 项目介绍（基于Z7SDRMicro）

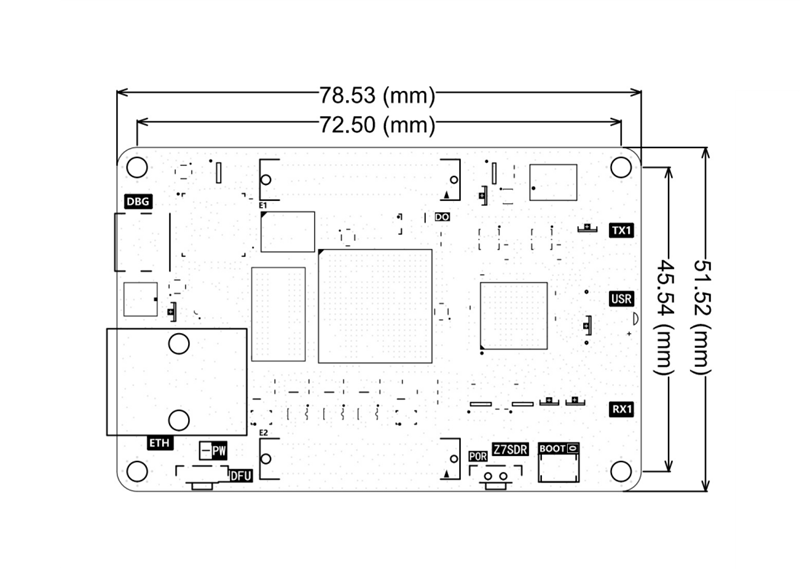

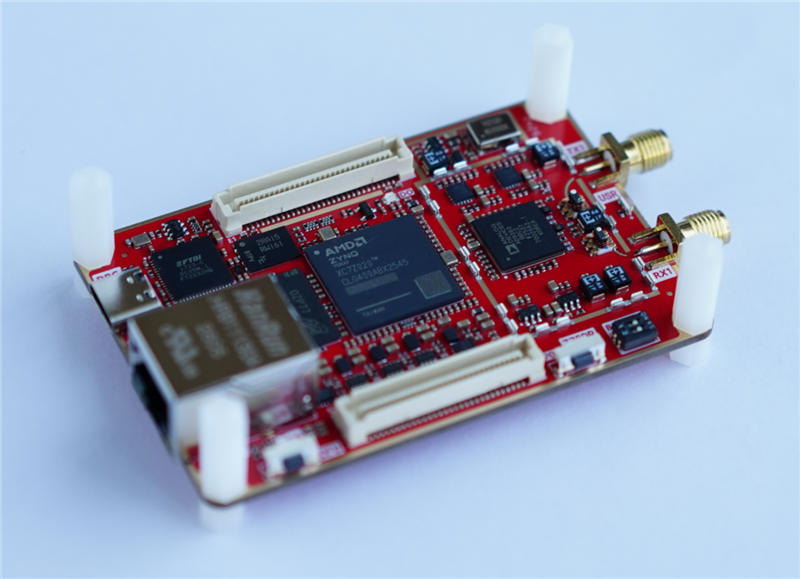

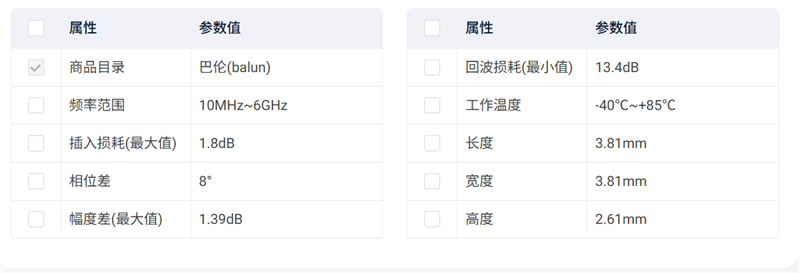

# PlutoSDR 项目介绍（基于Z7SDRMicro） > **平台**：AD9363 + ZYNQ 7020　|　**版本**：基于 PlutoSDR v0.34　|　**日期**：2026.05.06 --- ## 目录 1. [项目介绍与功能概述](#1-项目介绍与功能概述) - [1.1 与官方原版差异](#11-与官方原版差异) - [1.2 硬件规格速览](#12-硬件规格速览) - [1.3 时钟与前端](#13-时钟与前端) - [1.4 项目地址](#14-项目地址) --- 产品介绍链接： https://bochenjingxin.com/enterprise/products/b95b19ee-4a41-4c40-92da-7ccc368816b9 ## 1. 项目介绍与功能概述  *Z7SDRMicro 开发平台* Z7SDRMicro 是基于 Analog Devices 官方 PlutoSDR 项目的移植版本，采用 **AD9363 + ZYNQ 7020** 方案，在原版基础上精简优化了体积尺寸，增加**千兆网口**支持，基于官方 v0.34 版本移植，支持 MATLAB。  *Z7SDRMicro 尺寸标注* **核心改进：** - ZYNQ 器件型号升级为 **xc7z020-2clg400i** - 修改 HDL 文件及引脚绑定（封装从 clg225 变为 clg400） - 修改设备树，增加千兆网口配置和支持 - 基于官方 PlutoSDR **v0.34** 移植，支持 MATLAB - USB 复位引脚为 MIO46 - v0.34 固件编译依赖 **Vivado 2019.1**，v0.39 固件依赖 **Vivado 2023.2** ### 1.1 与官方原版差异 | 项目 | 官方原版 PlutoSDR | Z7SDRMicro 移植版 | |---|---|---| | ZYNQ 器件 | xc7z010 clg225 | xc7z020-2clg400i | | 接口 | USB 2.0 | **千兆以太网口** | | 采样率上限 | 5 MSPS (USB 限速) | **12 MSPS** (实测) | | 收发通道 | 2R2T | 1R1T (精简) | | 巴伦 | TCM1-63AX+ | HT-TCM1-63AX+ (国产替代) | | 扩展接口 | 无 | BTB 连接器, 40+ 引脚 (PL + PS) | | 固件版本 | — | 基于 v0.34 移植 | | MATLAB 支持 | — | 支持 | > **⚠ 固件兼容性警告** > > 固件编译后 build 目录下生成 **unify.bin** 是一次烧写到 FLASH 的固件。FLASH 型号为 MT25QL256ABA1EW9-0SIT。也可使用官方 DFU 方式升级。**不能使用其他固件升级**，因硬件不一致，仅限本移植适配编译的固件。 ### 1.2 硬件规格速览 | 分类 | 参数 | |---|---| | 主芯片 | XC7Z020-2CLG400I | | RF 收发器 | AD9363 | | 网络接口 | 千兆以太网 | | FLASH | MT25QL256 (32MB) | | 收发通道 | 1R1T | | 编译工具 | v0.34: Vivado 2019.1 / v0.39: Vivado 2023.2 | ### 1.3 时钟与前端 #### 时钟 采用 **40M VC-TCXO 有源温补晶振**，7050 封装，精度 0.5ppm。固件代码输出 DAC 值约 1.5V 位于频率中位，目前暂不支持动态修改。晶振关键参数： **一、技术规格** | 分类 | 指标 | 参数值 | 备注 | |---|---|---|---| | **输出特性** | 频率范围 | 4 ~ 200 MHz | 可定制 | | | 输出波形 | Sine / HCMOS | — | | | 输出幅度 | Vp-p = 0.8V | 标准，可定制 | | | 输出负载 | 10 KΩ ‖ 15pF | — | | | 谐波 / 占空比 | -25 dBc / 45~55% | — | | | 杂散抑制 | -70 dBc | — | | **频率稳定性** | 温度特性 | ±0.5 ~ ±2.5 ppm | @25°C | | | 年老化 | ±0.5 ~ ±1.0 ppm | — | | | 负载特性 | ±0.05 ppm Max. | Load ±10% | | | 电源特性 | ±0.05 ppm Max. | VCC ±5% | | | 相位噪声 | 见下表 | @10MHz 载频 | | **相位噪声** | @10Hz | ≤-115 dBc/Hz | @10MHz | | | @100Hz | ≤-125 dBc/Hz | — | | | @1KHz | ≤-130 dBc/Hz | — | | | @10KHz | ≤-140 dBc/Hz | — | | | @100KHz | ≤-145 dBc/Hz | — | | **频率调节** | 调节方式 | 电压调节 | — | | | 压控电压范围 | ±2 ~ ±8 ppm | — | | | 频率调节范围 | ≥±4 ppm | 可定制 | | **电源输入** | 工作电压 | 3.3V / 5V | — | | | 工作电流 | 10 mA Max. | @10MHz | | **环境参数** | 储存温度 | -50°C ~ 90°C | — | **二、温度特性选型** | 工作温度范围 | ±0.5 ppm | ±1 ppm | ±1.5 ppm | ±2.5 ppm | |---|---|---|---|---| | -20 ~ 60°C | ▲ 定制 | ○ 标准 | ○ 标准 | ○ 标准 | | -30 ~ 70°C | ▲ 定制 | ▲ 定制 | ○ 标准 | ○ 标准 | | -40 ~ 80°C | × 无 | ▲ 定制 | ○ 标准 | ○ 标准 | > ○ = 标准产品　▲ = 客户定制　× = 无此规格 #### 前端 仅保留 **1R1T**（一收一发），未预留第二通道。前端巴伦与官方 FMCOMMS3 电路一致，区别是采用国产替代型号 **HT-TCM1-63AX+**，在保证性能指标的同时降低生产成本。  *HT-TCM1-63AX+ 国产替代巴伦参数* ### 1.4 项目地址 - **ADI 官方项目**：[github.com/analogdevicesinc](https://github.com/analogdevicesinc) - **PlutoSDR 固件**：[github.com/analogdevicesinc/plutosdr-fw](https://github.com/analogdevicesinc/plutosdr-fw) - **HDL 工程**：[github.com/analogdevicesinc/hdl](https://github.com/analogdevicesinc/hdl)（hdl → projects → pluto） - **移植参考**：[CSDN 移植教程](https://blog.csdn.net/Clouds42/article/details/137798389) 源代码和固件（百度云）： 通过网盘分享的文件：PRO固件 链接: https://pan.baidu.com/s/1LYY01iA1puL4N8bwQVLaZQ?pwd=s2ik 提取码: s2ik --来自百度网盘超级会员v7的分享 博宸精芯官方github源代码仓库： https://github.com/bochenjingxin/plutosdr-fw ---
