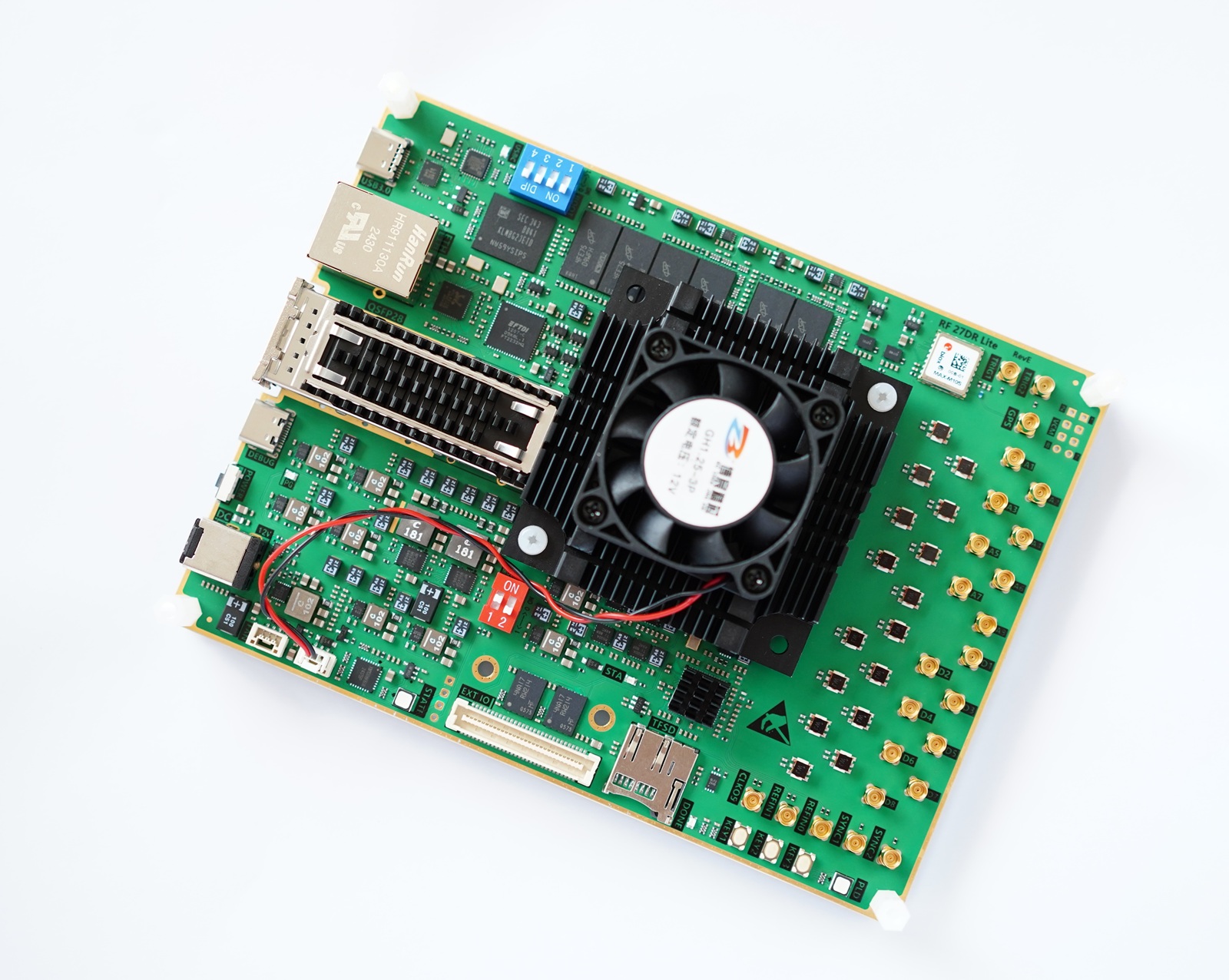

# RF-27DR-Lite\_RevE参数表及发货资料清单
---
## 主芯片参数资源
| 参数项 | 参数值 |
| ------------------ | --------------------------------------------------------------------------------------- |
| 主芯片型号 | XCZU27DR-FFVE1156-2-i |
| 时钟推荐最大速度 | PLL/MMCM推荐最大775M |
| PS应用处理器型号 | 四核 ARM cortex-A53 1333Mhz主频 |
| PS实时处理器型号 | 双核 ARM cortex-R5 533Mhz主频 |
| DDR规格型号 | DDR4,型号MT40A512M16LY-075:EPS端,4GB容量，64位宽，2400MPL端，2GB容量，32位宽，2666M |
| 逻辑单元（LC） | 930300 |
| 查找表（LUT） | 425280 |
| DSP单元乘法器 | 4272个 |
| 触发器 | 850560 |
| Block Ram | 38M Byte |
| Ultra Ram | 22.5M Byte |
| GTY(32.5G) | 8个 |
| 器件温度范围 | -40 -85℃ |
| 速度等级 | -2 |
| 芯片等级 | 工业级 |

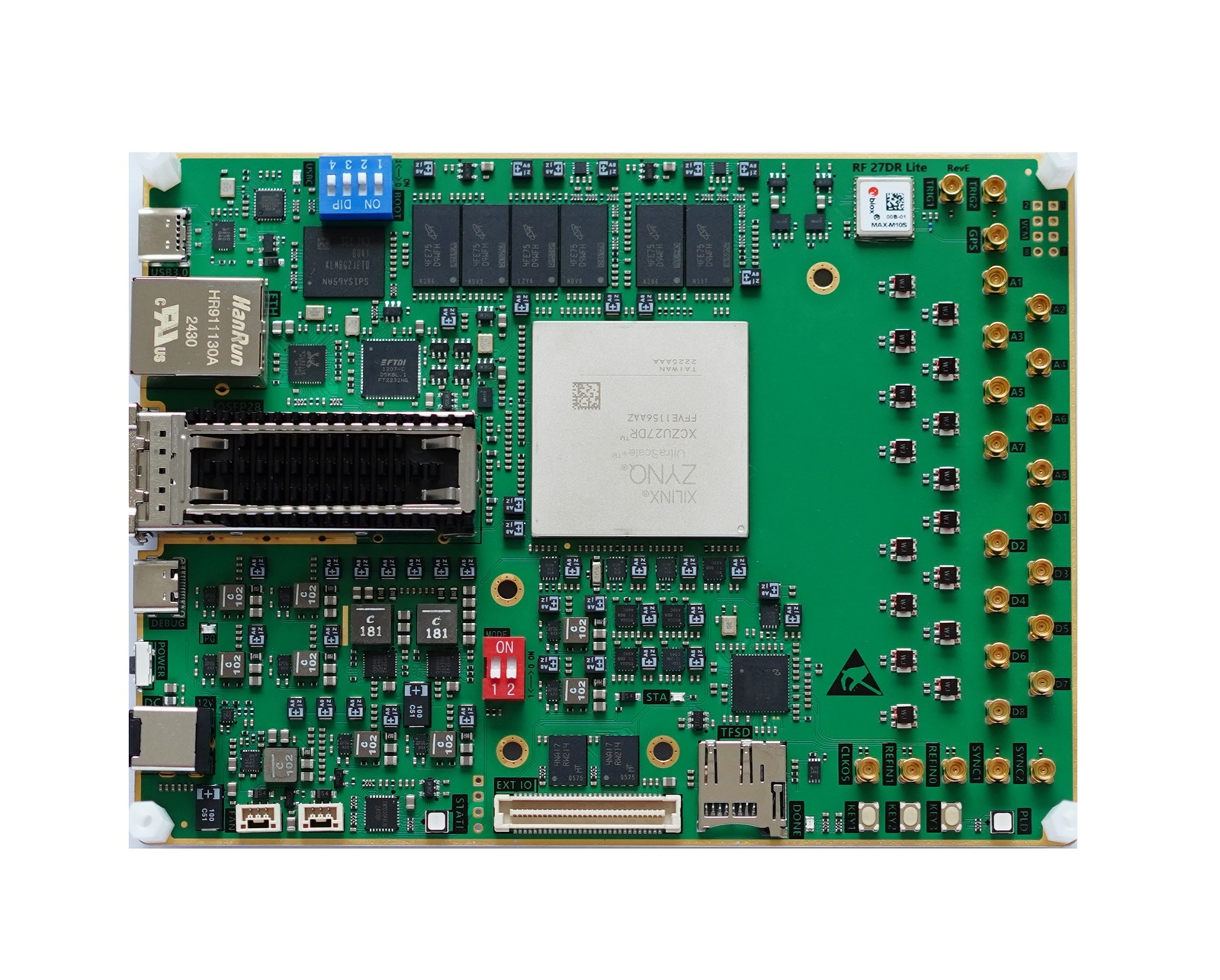

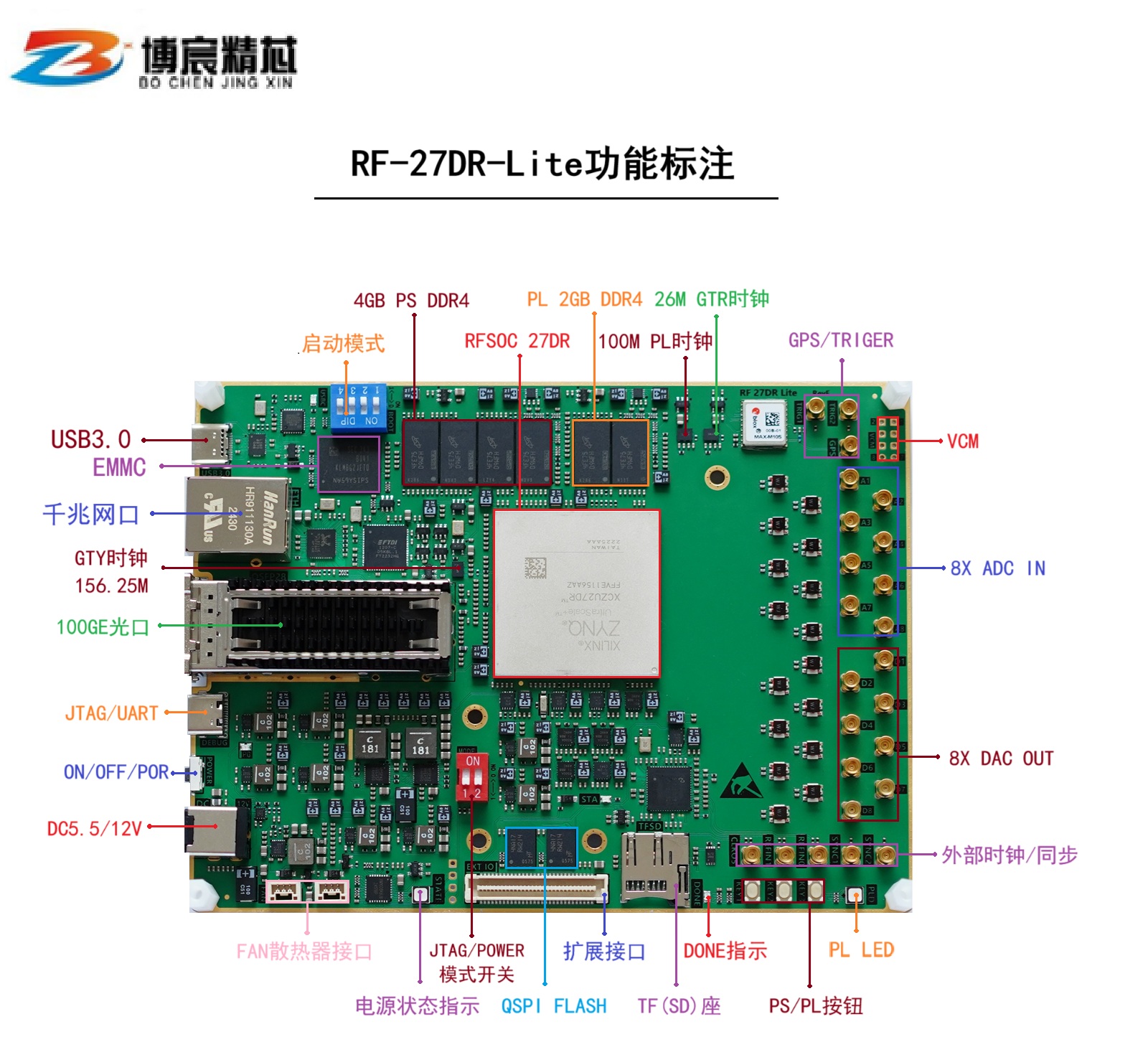

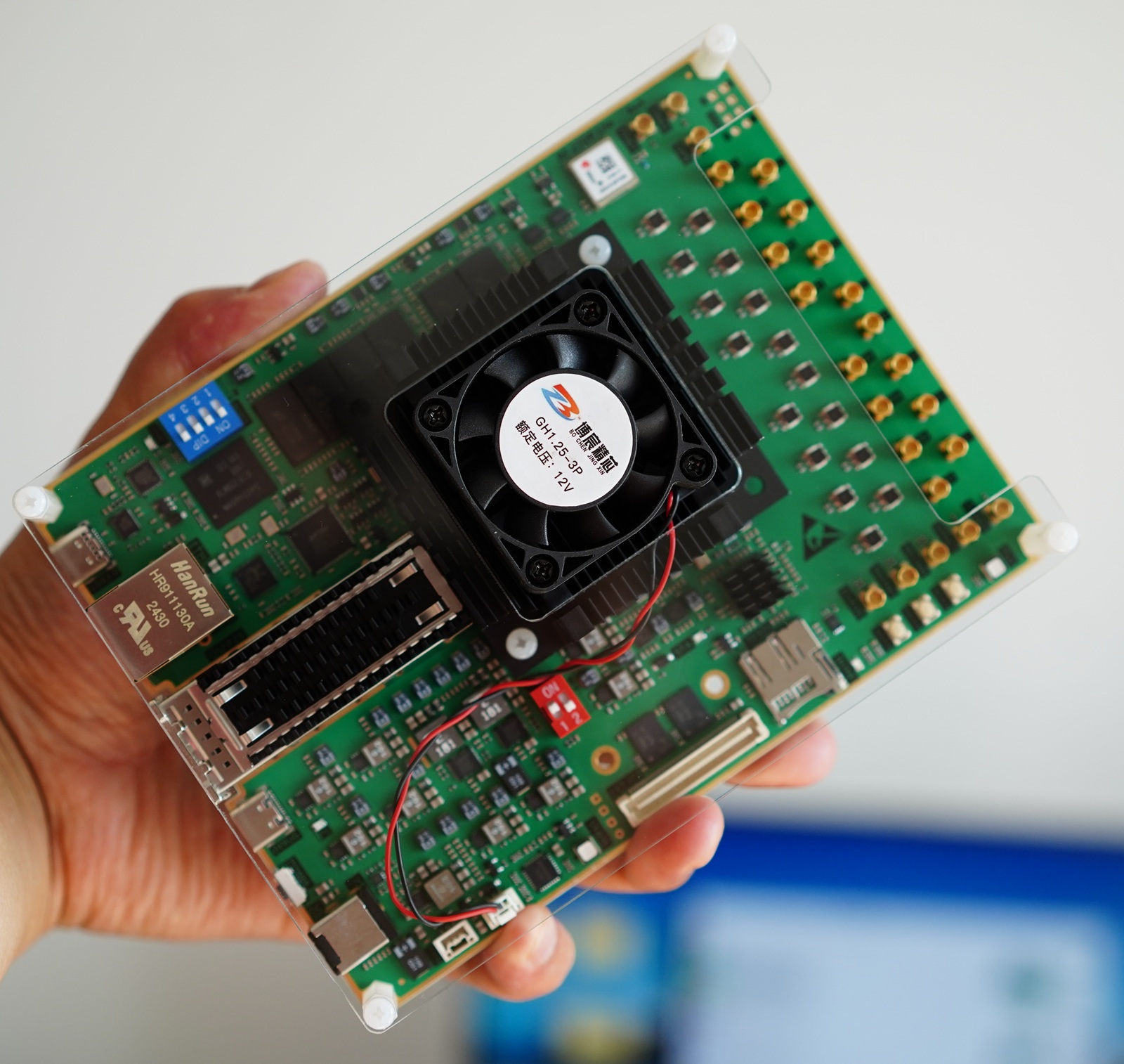

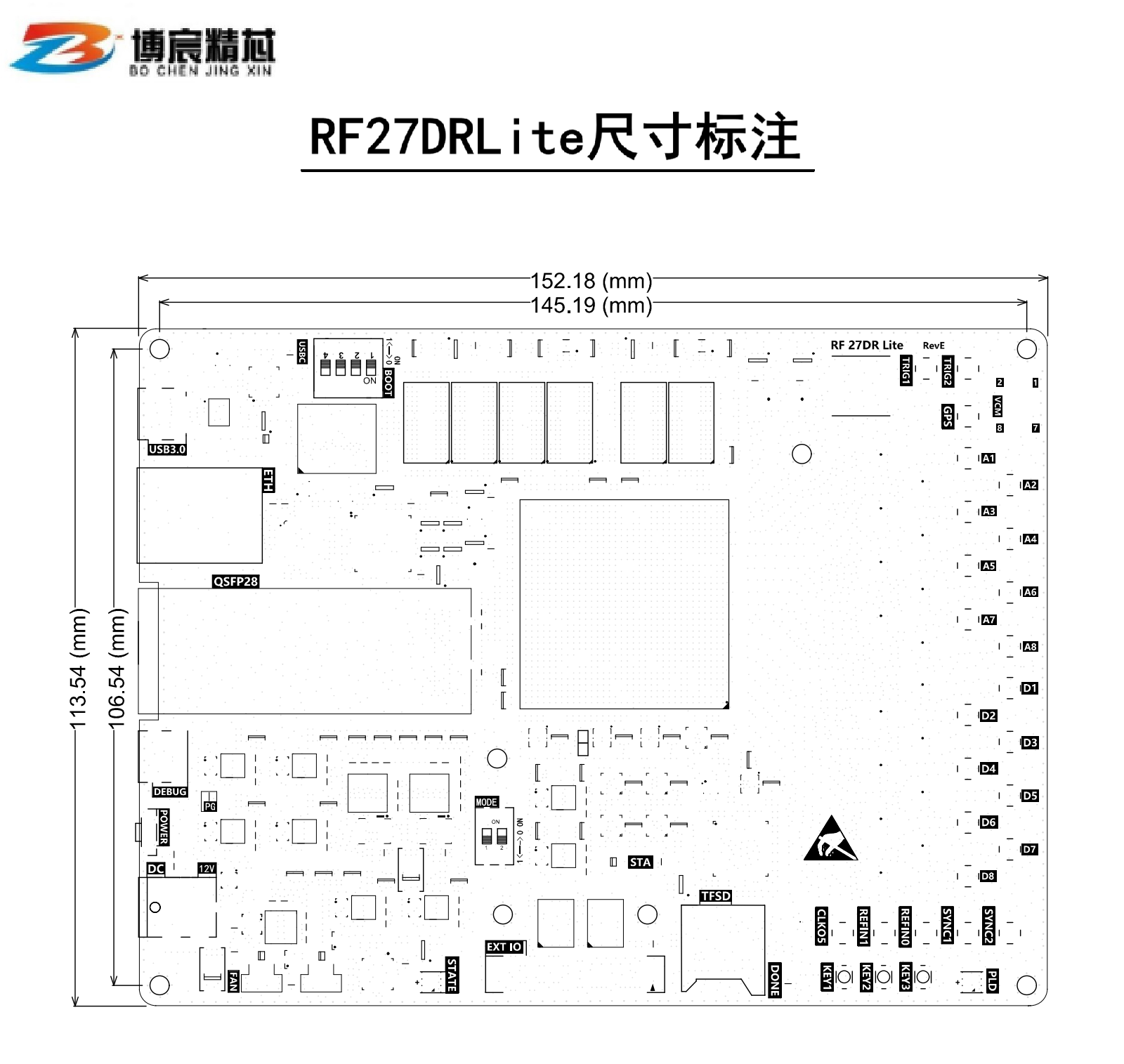

## RF-27DR-Lite功能接口描述
| 参数项 | 参数值 |
| -------------- | ---------------------------------------------------------------------- |
| 开发板供电 | 通过专用DC5.5接口供电，12V输入接口; |
| 开发板时钟 | 33.33M（PS），100M(PL)，26M(PS GTR),156.25M（GTY） |
| 以太网 | 千兆RTL8211E,PS GEM3 |
| USB接口 | USB3.0 SLAVE，支持USB3.0,位于PS |
| 调试器DEBUG | 板载UART+JTAG（FTDI方案）支持ARM和FPGA开发 |
| 光口 | 一个QSFP28的100GE光口，最大线速率28Gbps |
| EEPROM | 一个FM24C02的EEPROM，连接到PS |
| SD卡槽 | PS的SD1，2.0接口，可启动（SD最大支持32G） |
| EMMC存储器 | PS的SD0，容量32GByte |
| LED和按钮 | 开关机/复位，PS/PL按钮/PL LED电源状态指示/DONE指示，USB指示等 |
| 启动设置开关 | 一个用于启动设置的BOOT拨码开关 |
| 板载FLASH | 128M字节，两颗镁光颗粒,PS |
| 散热器接口 | 两个12V散热器接口，GH1.25-3P型号端子 |
| 扩展IO口 | 引出20个3.3V单端TTL；2lane PS GTR;4lane GTY连接器使用60P的BTB连接器 |

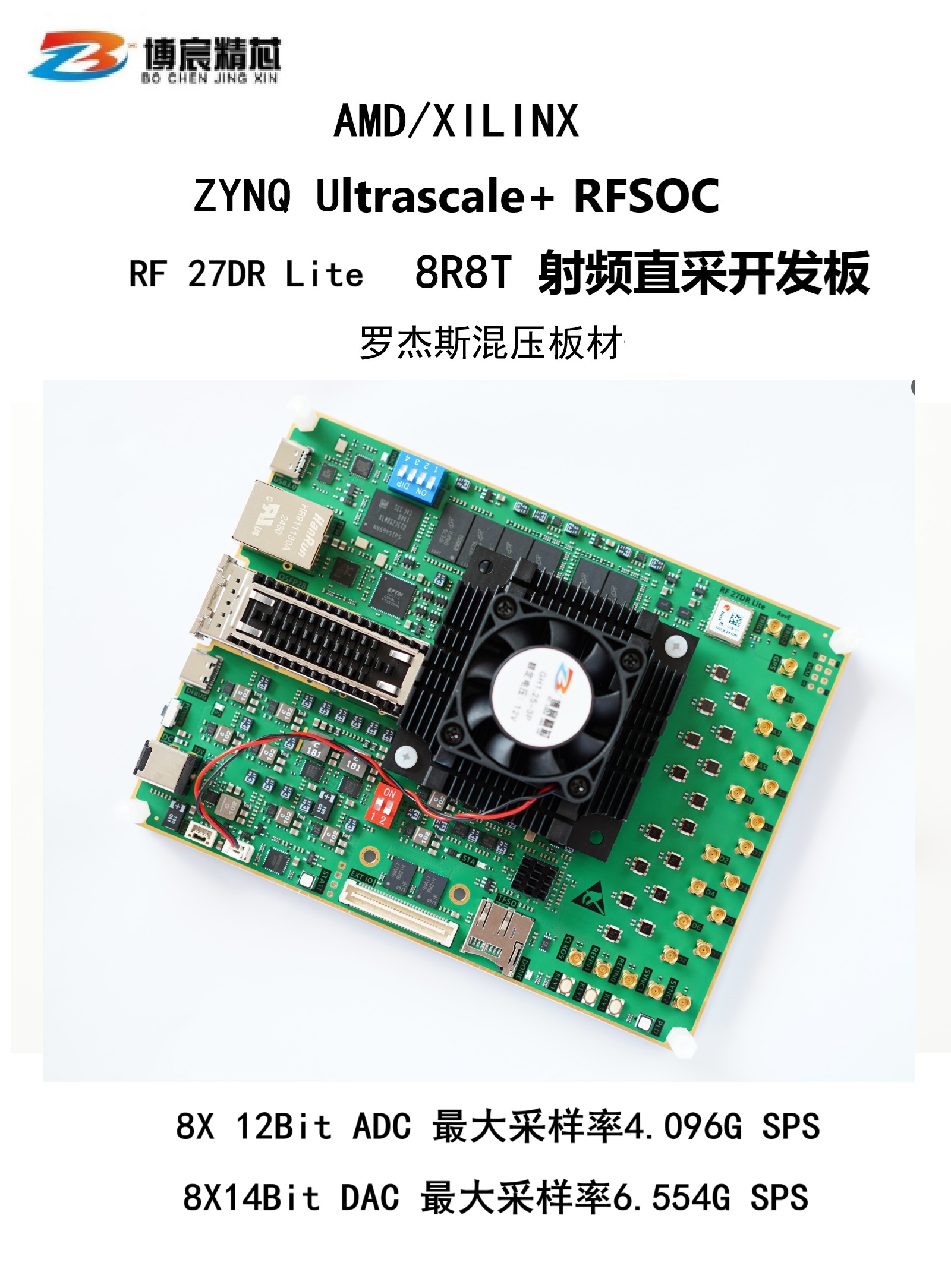

## 射频部分功能接口参数
| 参数项 | 参数值 |
| -------------- | -------------------------------------------- |
| ADC数量 | 8路12位ADC，最大采样率4.096Gbps |
| DAC数量 | 8路14位DAC，最大采样率6.554Gbps |
| 射频范围 | 10M-6Ghz |
| 信噪比 | 1Ghz下实测>50db(平均优于56db) |
| 隔离度 | 约-60db |
| 通道一致性 | DAC 1G频率下实测平均误差优于0.5dbm范围 |
| 射频连接器 | MMCX母座，需配合MMCX公头，其它接口须转接线 |
| 射频耦合模式 | AC交流耦合模式，预留ADC VCOM输出 |
| 阻抗控制 | RFSOC到巴伦差分100欧姆，巴伦到MMCX单端50Ω |
## 发货及售后和发票说明
### 开发板发货清单
* 1、RF-27DR-Lite开发板 x1块;
* 2、TYPE-C数据线 X2根（一根2.0一根3.0）;
* 3、普通亚克力X2(已安装在开发板)；
* 4、散热器（已安装在开发板）;
* 5、配套的尼龙螺丝螺柱等（已安装在开发板）;
* 6、12V/5A DC电源 X1;
* 7、MMCX射频线X8
### 关于售后
* 开发板1年保修，人为损坏如能修复可付成本费维修；
* ZYNQ主芯片为易损品不在保修范围请悉知；
* 开发板过保修期后，如可修复，可成本维修.
### 电子资料说明
* 电子资料购买后向客服索取，仅提供百度云链接；
* 注：后续资料升级或新增可联系客服索要最新链接.
### 关于发票
* 可提供普票和专票，具体联系客服咨询.
* 开票请提供开票信息及邮箱给客服；
* 发票一般确认收货两个工作日开出发到邮箱.
### 关于发货
按照合同约定时效内发货
## 资料清单列表
### 资料清单涵盖
| 序号 | 内容 |
| ------ | --------------------------------------- |
| 1 | 硬件原理图（PDF）及板框亚克力CAD文件 |
| 2 | 芯片手册/官方参考手册 |
| 3 | 开发软件(VIVADO2022.2)及驱动，license |
| 4 | 教程文档/快速测试手册/硬件手册 |
| 7 | 相关例程，FPGA/ARM/Petalinux/ADC DAC |
| 8 | 相关工具软件及linux包等 |
## 教程/例程分类列表清单
| 分类 | 文档名称 |
| -------------------- | ---------------------------------------- |
| 硬件手册 | 01RF\_27DR\_Lite硬件参考手册.pdf |
| 快速测试 | 02RF-27DR-Lite快速测试使用指南.pdf |
| 软件安装 | 03Windows的VIVADO及驱动安装.pdf |
| 软件开发流程 | 04VIVADO新建工程流程和软件介绍.pdf |
| 软件安装 | 06ubuntu的petalinux安装.pdf |
| FPGA开发流程 | 07最简单的led流水灯.pdf |
| FPGA仿真学习 | 08VIVADO仿真的使用之呼吸灯.pdf |
| FPGA在线调试ILA | 09在线调试之进阶MARK\_DEBUG.pdf |
| 光口使用测试 | 10光口开发之Ibert眼图及光通信测试.pdf |
| ARM Helloword | 11PS处理器配置及之helloword打印.pdf |
| ARM RTOS/VITIS例子 | 12使用我们的PS处理器运行RTOS系统.pdf |
| Petalinux编译运行 | 13petalinux的编译运行.pdf |
| petalinux USB3.0 | 14使用USB3.0\_SLAVE设备读写测试.pdf |
| ADDA时钟配置 | 15LMK04828时钟配置.pdf |
| RF ADC/DAC回环实验 | 16RF\_Data\_Converter射频回环实验.pdf |
| 工程功耗分析 | 17RF\_27DR\_Lite主芯片功耗分析报告.pdf |
## 注释
* TYPE-C仅做USB连接，不能供电
* 电子资料购买后向客服索取，仅提供百度云链接
* 后续资料升级或新增可联系客服索要最新链接
