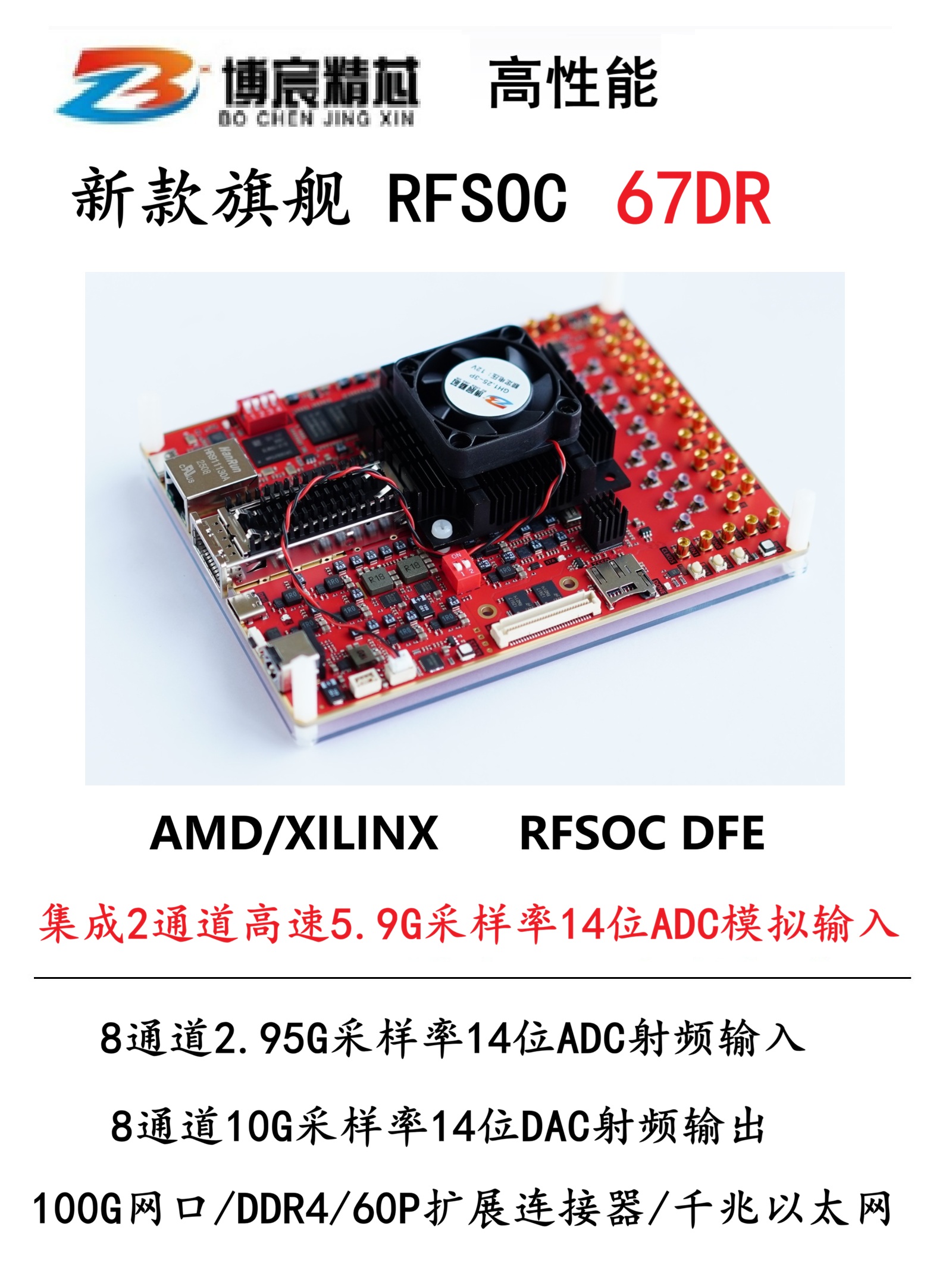

# RF67DRLite(DFE)\_RevB参数表及发货资料清单
---
## 主芯片参数资源
| 参数项 | 参数值 |
| ------------------ | ----------------------------------------------------------------------------------------------------- |
| 主芯片型号 | XCZU67DR-FFVE1156-2-i |
| 时钟推荐最大速度 | PLL/MMCM推荐最大775M |
| PS应用处理器型号 | 四核 ARM cortex-A53 1333Mhz主频 |
| PS实时处理器型号 | 双核 ARM cortex-R5 533Mhz主频 |
| DDR规格型号 | DDR4,型号MT40A256M16LY-075:E（或南亚颗粒）PS端,2GB容量，64位宽，2400MPL端，1GB容量，32位宽，2666M |
| 逻辑单元（LC） | 489K |
| 查找表（LUT） | 224K |
| DSP单元乘法器 | 1872个 |
| Block Ram | 22.8M Byte |
| Ultra Ram | 45M Byte |
| GTY(32.5G) | 8个 |
| 器件温度范围 | -40 -85℃ |
| 速度等级 | -2 |
| 芯片等级 | 工业级 |

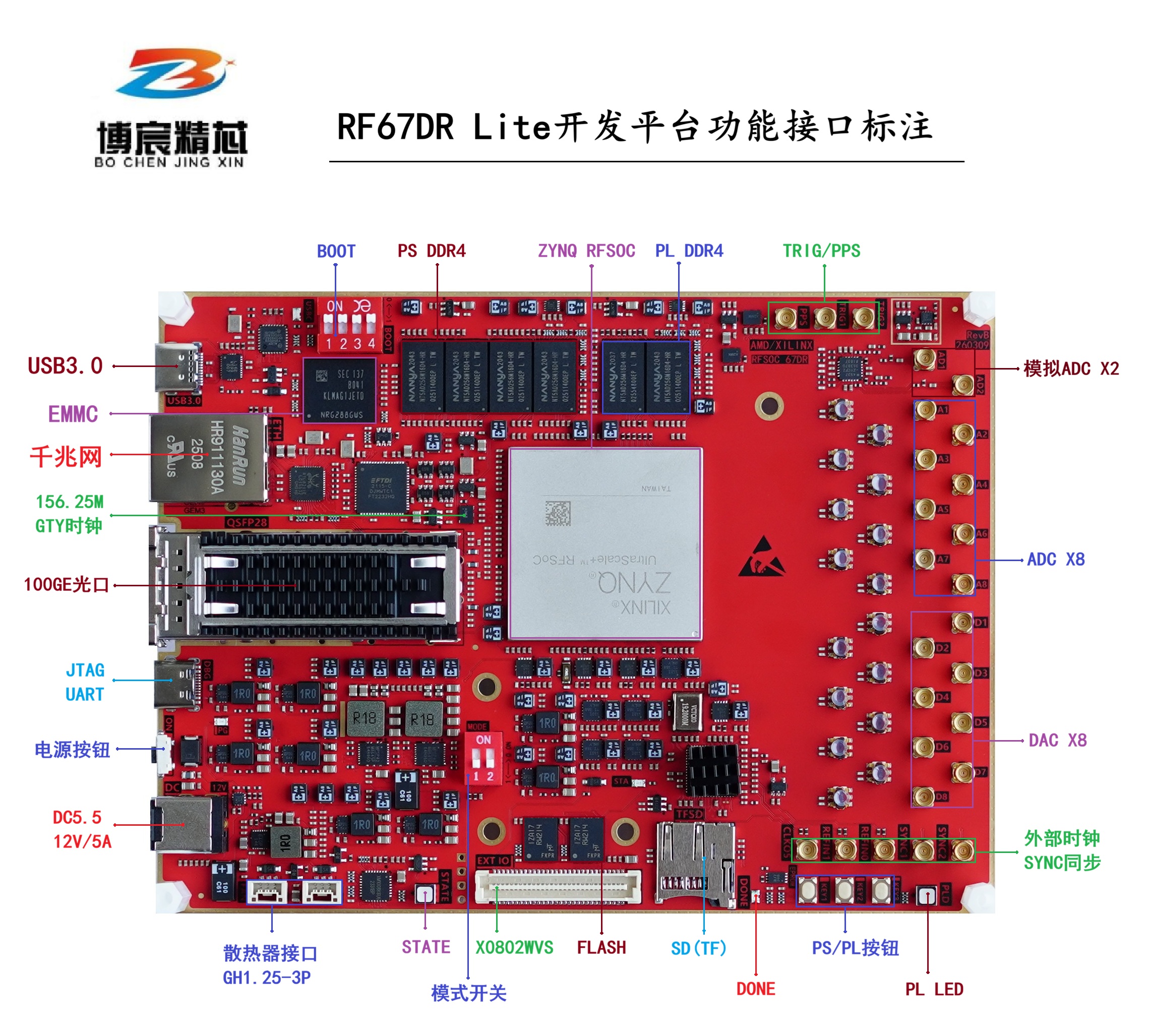

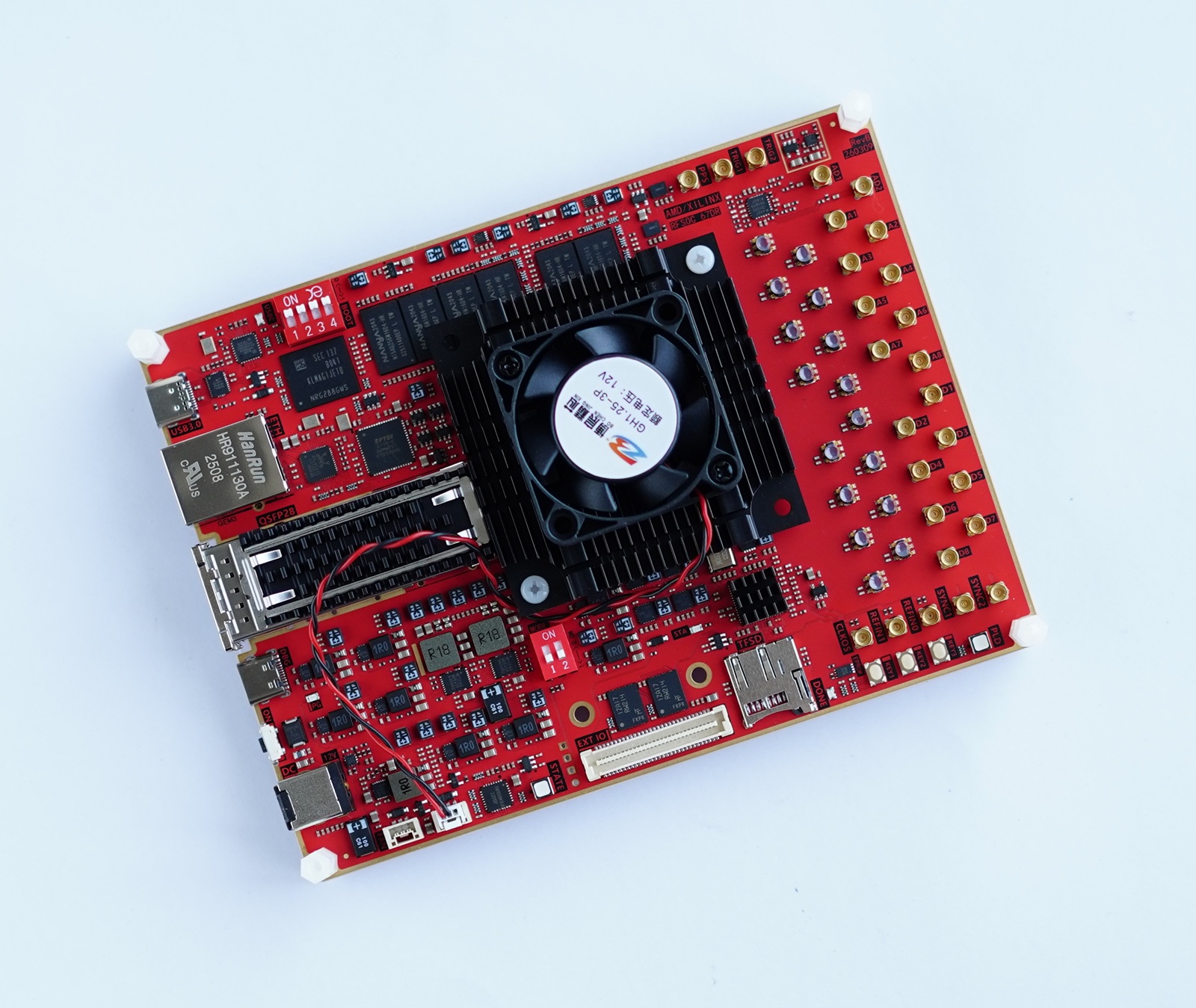

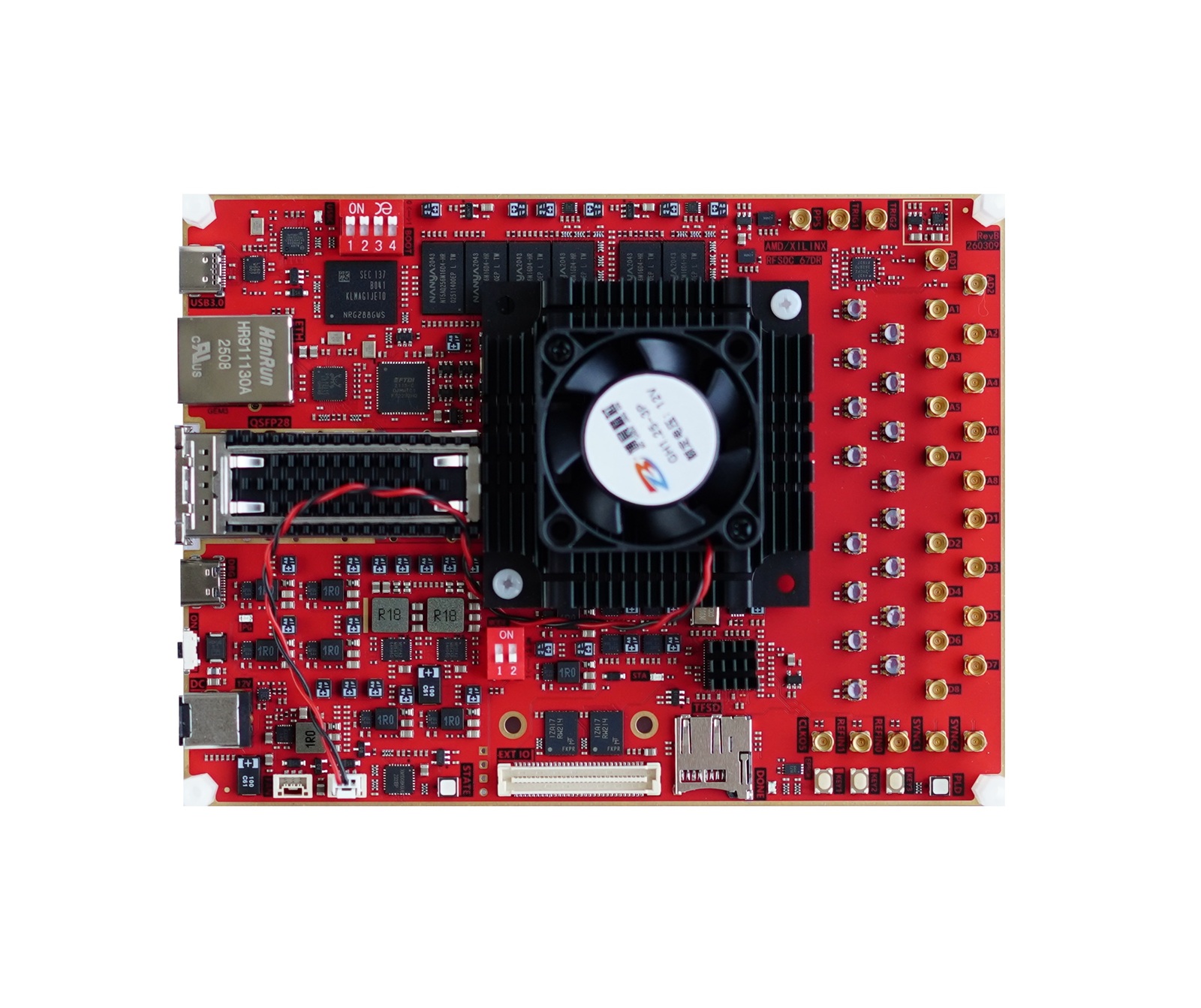

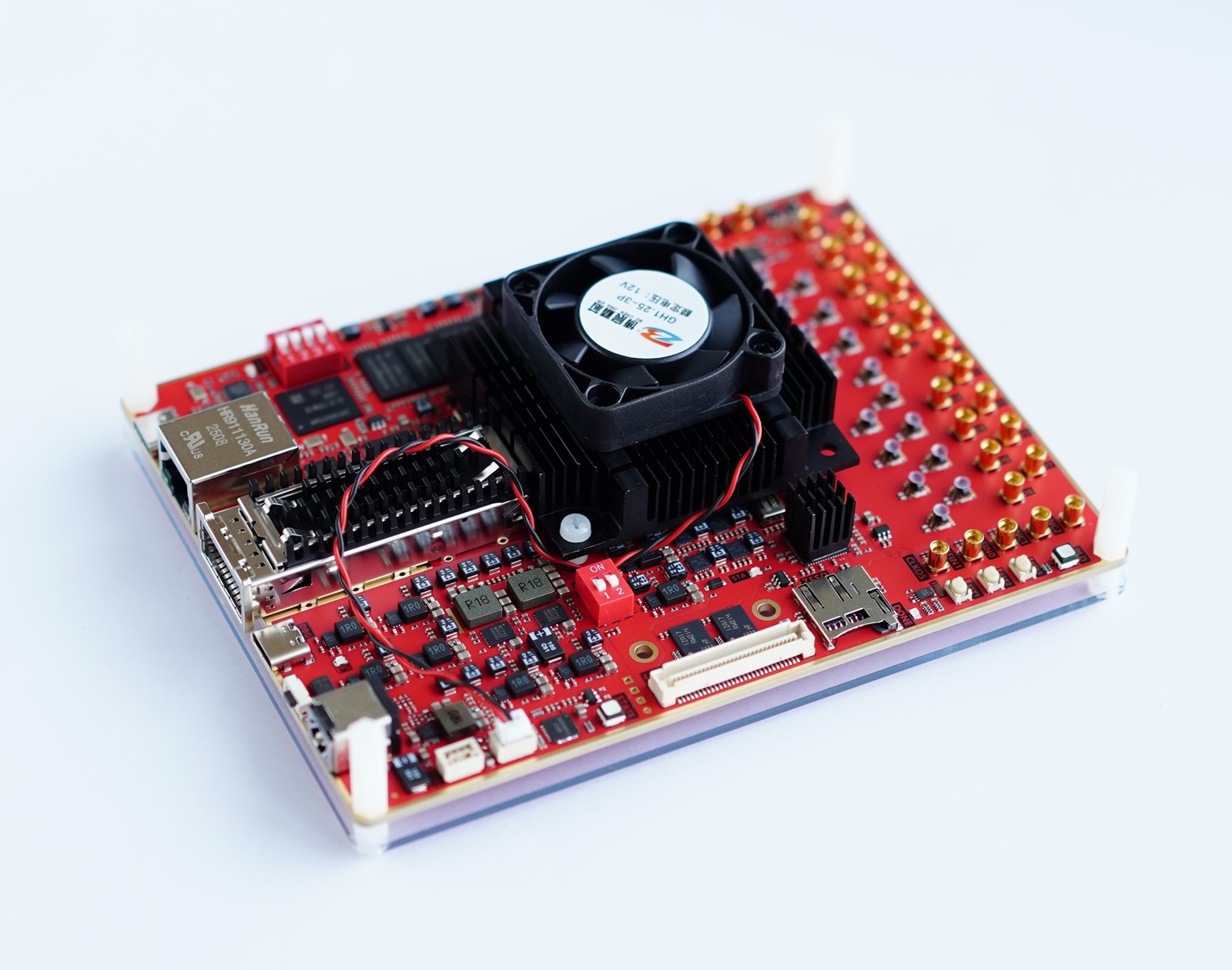

## RF-67DR-Lite功能接口描述
| 参数项 | 参数值 |
| -------------- | ---------------------------------------------------------------------- |
| 开发板供电 | 通过专用TYPE-C接口供电，9-12V DC-IN接口;接口带有PD 12V功能. |
| 开发板时钟 | 33.33M（PS）/100M(PL)，26M(PS GTR)/156.25M（GTY） |
| 以太网 | 千兆RTL8211E,PS GEM3 |
| USB接口 | USB3.0 SLAVE，支持USB3.0虚拟网口 |
| 调试器DEBUG | 板载UART+JTAG（FTDI方案）支持ARM和FPGA开发 |
| 光口 | 一个QSFP28的100GE光口，最大线速率28Gbps |
| EEPROM | 一个FM24C02的EEPROM，连接到PS |
| SD卡槽 | PS的SD1，2.0接口，可启动（SD2.0最大支持32G） |
| EMMC存储器 | PS的SD0，容量16GByte(或更大) |
| LED和按钮 | 开关机/复位，PS/PL按钮/PL LED电源状态指示/DONE指示，USB指示等 |
| 启动设置开关 | 一个用于启动设置的BOOT拨码开关 |
| 板载FLASH | 64M字节，两颗镁光颗粒 |
| 散热器接口 | 两个12V散热器接口，GH1.25-3P型号端子 |
| 扩展IO口 | 引出16个3.3V单端TTL；2lane PS GTR;4lane GTY连接器使用60P的BTB连接器 |
## 射频部分功能接口参数
| 参数项 | 参数值 |
| --------------- | -------------------------------------------- |
| 普通ADC数量 | 8路2.95SPS采样率通道,14Bit,前端为巴伦 |
| 高性能ADC数量 | 2路5.9GSPS采样率通道14Bit，前端为运放 |
| DAC数量 | 8路DAC，最大采样率10Gbps |
| 射频范围 | 最大7.125G |
| 信噪比 | 900Mhz下实测>=57db(平均优于56db) |
| 隔离度 | 10M-7.125G全频段优于-65db |
| 通道一致性 | 1G频率下实测平均误差0.3db范围，低于0.5db |
| 射频连接器 | MMCX母座，需配合MMCX公头，其它接口须转接线 |
| 射频耦合模式 | AC交流耦合模式，预留ADC VCOM输出 |
| 阻抗控制 | RFSOC到巴伦差分100欧姆，巴伦到MMCX单端50Ω |
> **注：** 5.9G采样率的2通道ADC前端采用1.9G带宽的运算放大器，高线性度，用于模拟采集；2.95G的8通道均为巴伦，带宽10M-10G（超规格，芯片射频输入最大7.125G）
## 发货及售后和发票说明
### 开发板发货清单
* 1、RF-67DR-Lite开发板 x1块;
* 2、TYPE-C数据线 X2根（2.0）;
* 3、普通亚克力X1(已安装在开发板)；
* 4、散热器（已安装在开发板）;
* 5、收纳手提箱X1;
* 6、配套的尼龙螺丝螺柱等（已安装在开发板）;
* 7、12V/5A电源 X1;
* 8、MMCX射频线X8
* 9、百度云电子网盘资料链接 X1.
### 关于售后
* 开发板1年保修，人为损坏如能修复可付成本费维修；
* ZYNQ主芯片为易损品不在保修范围请悉知；
* 开发板过保修期后，如可修复，可成本维修.
### 电子资料说明
* 电子资料购买后向客服索取，仅提供百度云链接；
* 注：后续资料升级或新增可联系客服索要最新链接.
### 关于发票
* 可提供普票和专票，具体联系客服咨询.
* 开票请提供开票信息及邮箱给客服；
* 发票一般确认收货两个工作日开发出到邮箱.
### 关于发货
按照合同约定时效内发货
## 资料清单列表
### 资料清单涵盖
| 序号 | 内容 |
| ------ | --------------------------------------- |
| 1 | 硬件原理图（PDF）及板框亚克力CAD文件 |
| 2 | 芯片手册/官方参考手册 |
| 3 | 开发软件(VIVADO2024.2)及驱动，license |
| 4 | 教程文档/快速测试手册/硬件手册 |
| 7 | 相关例程，FPGA/ARM/Petalinux/ADC DAC |
| 8 | 相关工具软件及linux包等 |
## 教程/例程分类列表清单
| 分类 | 文档名称 |
| -------------------- | --------------------------------------- |
| 硬件手册 | 01RF67DR\_Lite硬件参考手册.pdf |
| 快速测试 | 02RF67DR-Lite快速测试使用指南.pdf |
| 软件安装 | 03Windows的VIVADO及驱动安装.pdf |
| 软件开发流程 | 04VIVADO新建工程流程和软件介绍.pdf |
| FPGA开发流程 | 05最简单的led流水灯.pdf |
| FPGA仿真学习 | 06VIVADO仿真的使用之呼吸灯.pdf |
| FPGA仿真学习 | 07在线调试之进阶MARK\_DEBUG.pdf |
| LINUX开发介绍 | 08petalinux开发简介.pdf |
| 光口使用测试 | 10光口开发之Ibert眼图及光通信测试.pdf |
| ARM Helloword | 11PS处理器配置及之helloword打印.pdf |
| ARM RTOS/VITIS例子 | 12使用我们的PS处理器运行RTOS系统.pdf |
| 时钟配置 | 13LMK04828时钟配置.pdf |
| RFSOC IP核开发 | 14RF\_Data\_Converter射频回环实验.pdf |
| 功耗分析 | 15RF67DR\_Lite主芯片功耗分析报告.pdf |
| DEMO实例 | AM调制解调（更新中） |
| DEMO实例 | ASK调制解调（更新中） |
| DEMO实例 | FM调制解调（更新中） |
| DEMO实例 | FSK调制解调（更新中） |
| DEMO实例 | QPSK调制解调（更新中） |
| | 不定期新增...... |

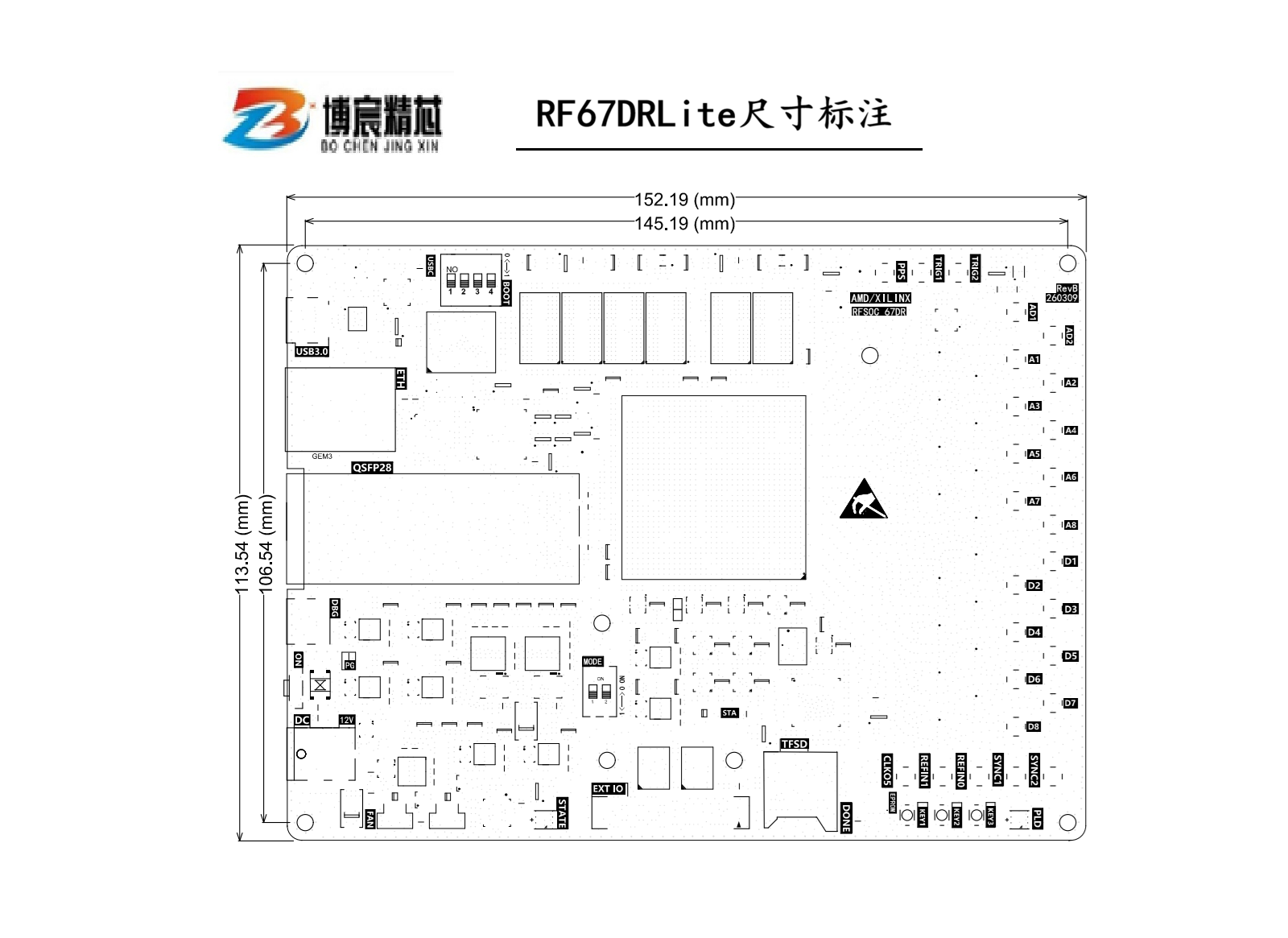

尺寸标注
