# ZUMINI资料及发货清单
## 一、ZU3EG主芯片参数资源
| 参数项目 | 参数值 |
| ------------------- | ------------------------------------------------------------------------------------------------ |
| 主芯片型号 | XCZU3EG-2SFVC784I |
| 芯片等级 | 工业级 |
| 时钟推荐最大速度 | PLL/MMCM推荐最大775M |
| PS应用处理器型号 | 四核 ARM cortex-A53 1333Mhz主频 |
| PS实时处理器型号 | 双核 ARM cortex-R5 533Mhz主频 |
| DDR规格型号 | DDR4,型号MT40A512M16LY-075:EPS端4GB（字节）容量，64位宽，2400MPL端1GB（字节），16位宽，2400M |
| 逻辑单元（LC） | 154K |
| 查找表（LUT） | 71K |
| DSP单元乘法器 | 360个 |
| 触发器(FlipFlops) | 141K |
| Distributed RAM | 1.8Mbit |
| Block Ram | 7.6Mbit |
| 器件温度范围 | -40 -85℃ |
| 速度等级 | -2 |
**注：** 更详细参数请参阅《zynq-ultrascale-plus-product-selection-guide》
---
## 二、ZU4EV主芯片参数资源
| 参数项目 | 参数值 |
| ------------------- | --------------------------------------------------------------------------------------------------- |
| 主芯片型号 | XCZU4EV-2SFVC784I |
| 芯片等级 | 工业级 |
| 时钟推荐最大速度 | PLL/MMCM推荐最大775M |
| PS应用处理器型号 | 四核 ARM cortex-A53 1333Mhz主频 |
| PS实时处理器型号 | 双核 ARM cortex-R5 533Mhz主频 |
| DDR规格型号 | DDR4,型号MT40A512M16LY-075:EPS端,4GB（字节）容量，64位宽，2400MPL端，1GB（字节），16位宽，2400M |
| 视频编解码 | 有VCU |
| 逻辑单元（LC） | 192K |
| 查找表（LUT） | 88K |
| DSP单元乘法器 | 728个 |
| 触发器(FlipFlops) | 176K |
| Distributed RAM | 2.6Mbit |
| Block Ram | 4.5Mbit |
| UltraRAM | 13.5Mbit |
| GTH收发器 | 4 |
| 器件温度范围 | -40 -85℃ |
| 速度等级 | -2 |
**注：** 更详细参数请参阅《zynq-ultrascale-plus-product-selection-guide》
---

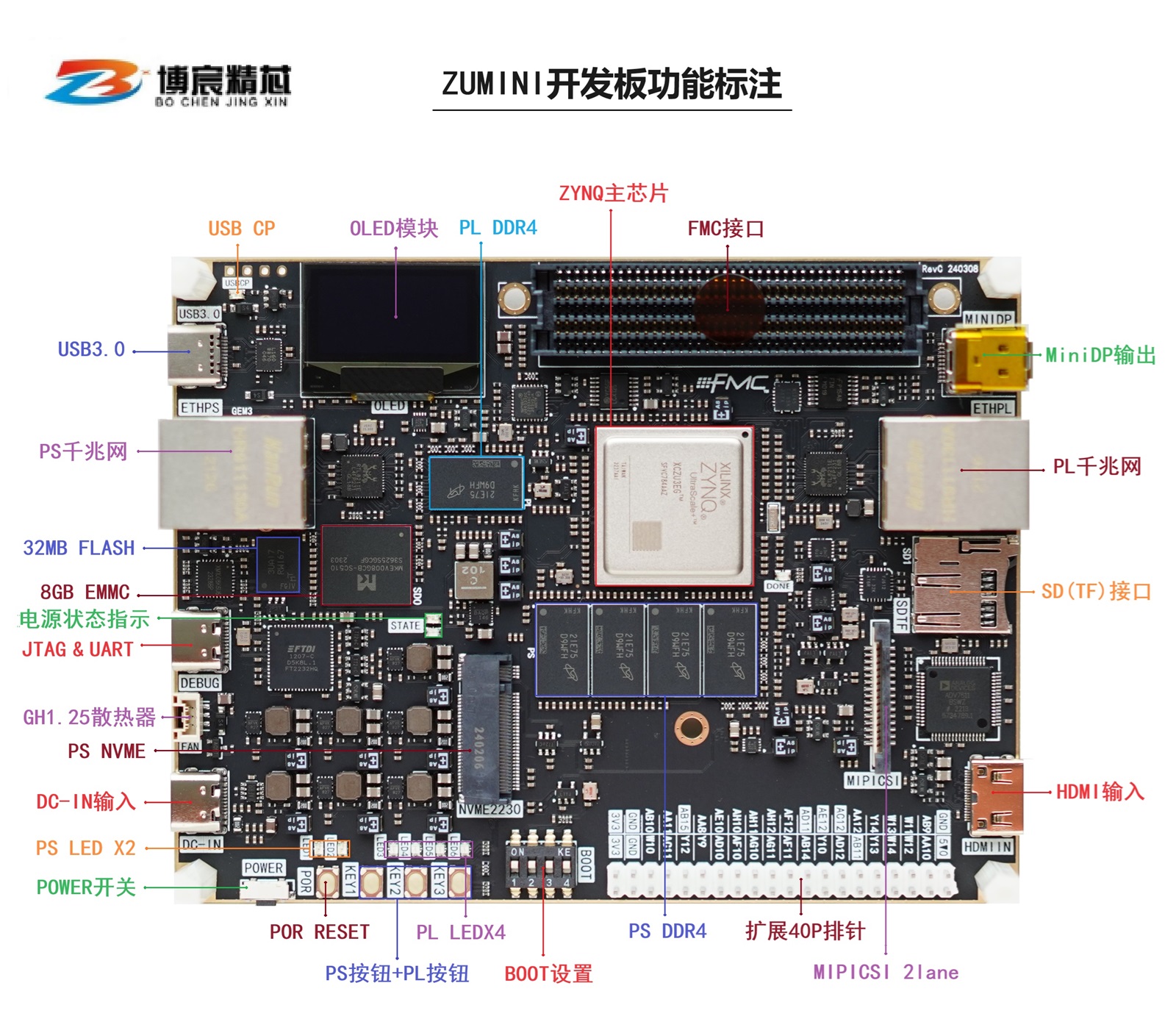

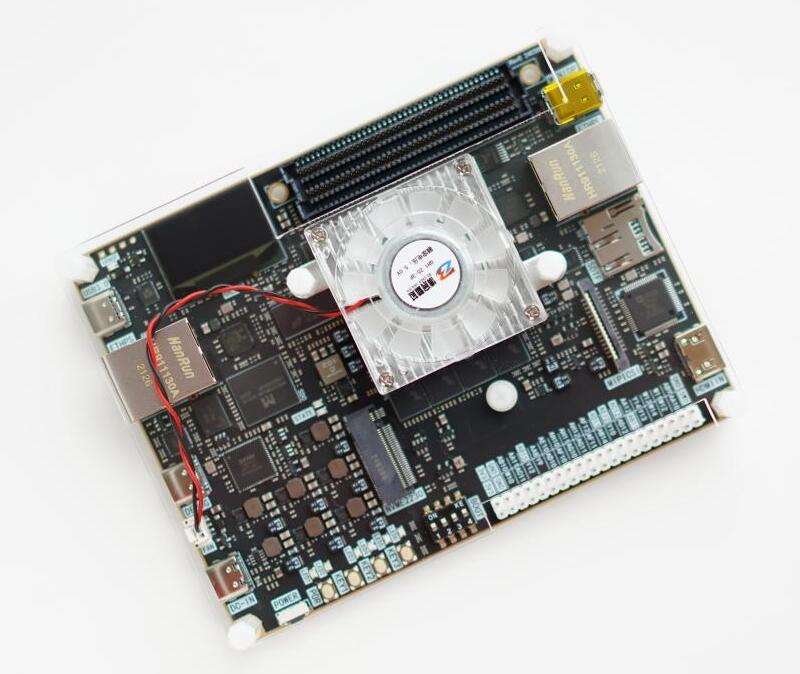

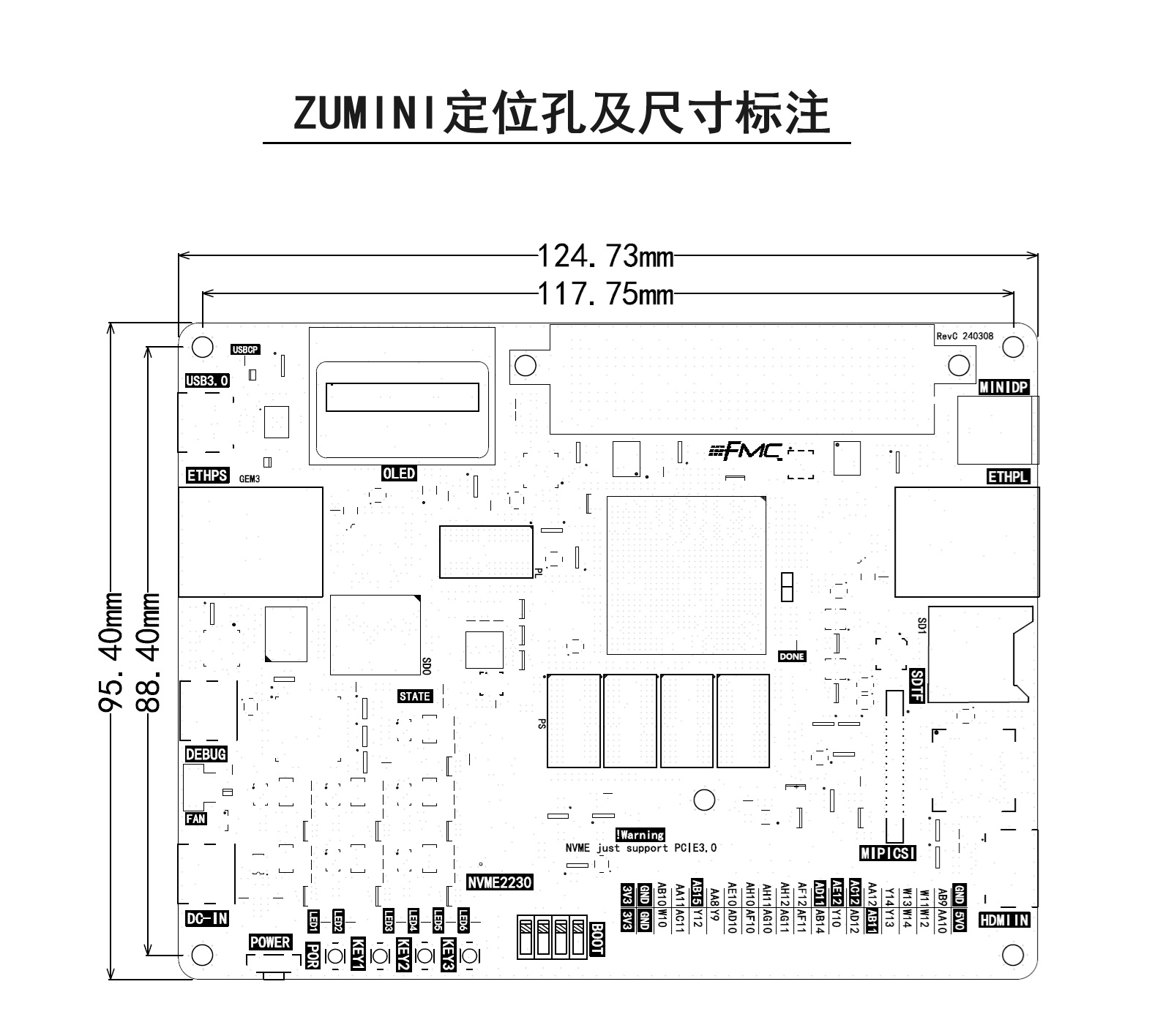

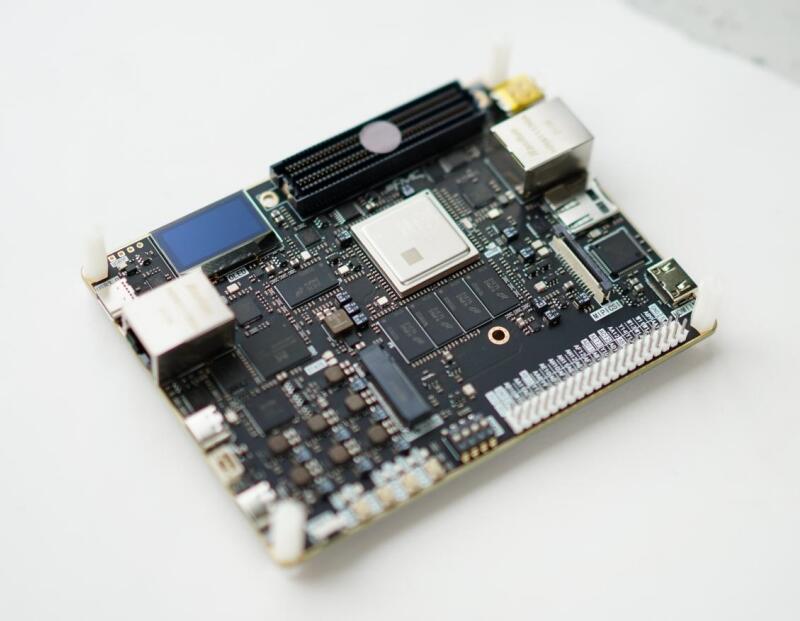

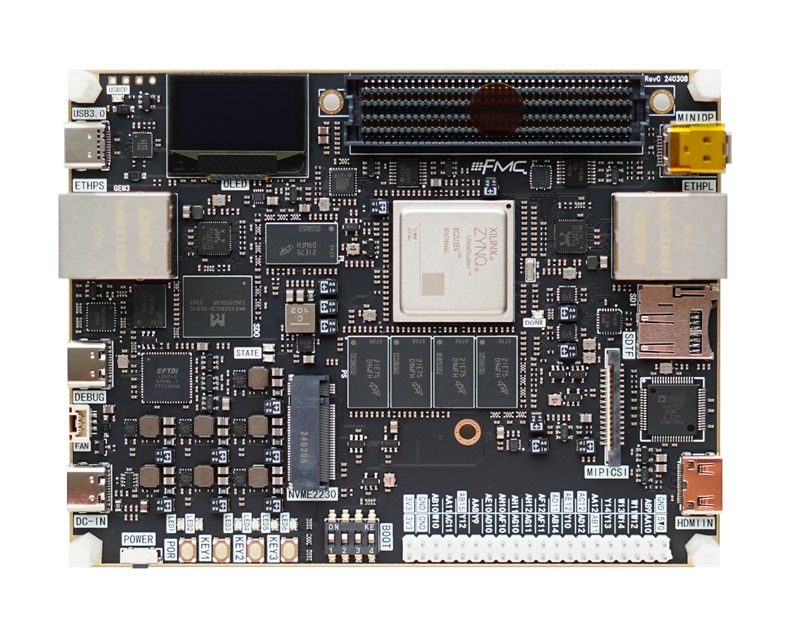

## 三、ZUMINI功能接口描述
| 接口类型 | 接口说明 |
| -------------- | ------------------------------------------------------------------------ |
| 开发板供电 | 通过专用TYPE-C接口供电，9-12V DC-IN接口 |
| 开发板时钟 | 33.33M（PS），100M(PL) |
| 以太网 | 两个千兆RTL8211E-VL,PS+PL各一个 |
| USB接口 | USB3.0，支持SLAVE+HOST |
| 调试器DEBUG | UART+JTAG（FT2232HQ方案）集成在开发板通过一根Type-c数据线即可下载调试 |
| 视频输入 | 一个Mini HDMI输入支持最大1080P@60HZ使用ADV7611方案 |
| 视频输出 | 一个Mini DP输出，最大支持4K@30HZ如需转接HDMI仅支持主动式mini dp转HDMI |
| MIPI接口 | 一个MIPI CSI 2Lane的FPC1.0-15P立式接口 |
| SD卡槽 | PS的SD1，2.0接口，（TF卡槽，最大支持32G） |
| EMMC存储器 | PS的SD0，型号MKEV008GCB-SC510，8GByte |
| M.2接口 | PS的PCIE3.0 NVME硬盘接口，2230尺寸 |
| LED和按钮 | 开关机，POR复位，1个PS\\2个PL按钮电源状态指示，2个PS\\4个PL LED |
| 启动设置开关 | 一个用于启动设置的BOOT拨码开关 |
| 板载FLASH | 32M字节，型号MT25QU256ABA1EW9-0SIT |
| 扩展IO口 | 一个40P 2.54双排扩展IO包含34个HD BANK 3.3V单端FPGA IO |
| FMC接口 | 一个FMC接口。ZU3EG版本为LPCZU4EV为HPC，包含LPC基础上增加4对GTH |
| OLED屏幕 | SPI接口，型号SSD1306，128X64分辨率单色 |
| 散热器接口 | 一个GH1.25-3P端子散热器电源接口 |
**接口说明：**
* 注1：TYPE-C中除DC-IN可以供电，其余TYPE-C做悬空，无供电功能无须担心误插
* 注2：40P扩展口仅支持3.3V单端
* 注3：关于FMC，ZU3EG由于芯片没有GTH，所以出货焊接LPC接口，4EV是HPC
---
## 四、发货及售后和发票说明
### 开发板发货清单
1. ZUMINI开发板 x1块
2. TYPE-C数据线 X2根（一根2.0一根3.0）
3. 普通亚克力X2(已安装在开发板)
4. 散热器（已安装在开发板）
5. 配套的尼龙螺丝螺柱等（已安装在开发板）
6. 9V/2A TYPE-C电源 X1
7. 百度云网盘链接 X1（请联系客服索取）
### 关于售后
* 开发板保修期为购买起1年保修
* 人为损坏，如能够修复，可付成本费维修
* ZYNQ主芯片为易损品，不在保修范围请悉知
* 注：私自焊接改装不再享受保修
* 开发板过保修期后，如可修复，可成本维修
* 电子资料购买后向客服索取，仅提供百度云链接
* 注：后续资料升级或新增可联系客服索要最新链接
### 关于发票
* 可提供普票和专票
* 如需发票联系客服，请选择开票选项
* 开票请提供开票信息及邮箱给客服
* 发票一般确认收货两个工作日开出发到邮箱
### 关于发货
* 5点前下单当天发货，5点或节假日顺延第二天
---
## 五、资料清单列表
### 资料清单涵盖
1. 教程文档（约40个），及配套的例程
2. 开发软件(VIVADO2020.1及license）
3. 相关工具软件和linux相关安装包
4. 开箱测试和使用指南，硬件参考手册
5. 芯片手册/原理图PDF/引脚关系表
6. UBUNTU镜像 img文件
---
## 六、教程/例程分类列表清单
### 快速测试和硬件手册
* 01开发板开箱快速测试
* 02ZUMINI开发板硬件手册
### 开发环境和软件安装
* 01windows的VIVADO及驱动安装
* 02虚拟机安装ubuntu及共享文件夹
* 03ubuntu的VIVADO安装及驱动
* 04ubuntu的QT安装
* 05ubuntu的petalinux安装
* 06VIVADO新建工程流程和软件介绍
### FPGA部分
* 01FPGA开发之运行一个简单的流水灯
* 02按键消抖控制LED实验
* 03VIVADO仿真的使用之呼吸灯
* 04片上时钟MMCM\_PLL资源的使用
* 05基本的原语使用
* 06在线调试之进阶MARK\_DEBUG
* 07FIFO读写在线调试
* 08RAM读写在线调试
* 09AXI总线协议学习
* 10DDR4的入门学习之简单的读写
* 11DDR4使用AXI总线接口读写
* 12HLS高级综合工具学习入门
* 13用户将自己的代码模块打包IP
* 14HLS高级综合工具的平滑低通滤波器
* 15VIVADO对设计工程的芯片功耗分析
### ARM部分
* 01使用我们的PS处理器之helloword打印
* 02使用我们的PS处理器运行RTOS系统
* 03使用我们的PS的MIO做输入输出实验
* 04ARM的串口收发回环实验
* 05ARM的千兆网口LWIP\_TCP实验
* 06ARM的Displayport使用
* 07ARM的RTC使用
* 08ARM的DDR4读写测试
* 09ARM使用SD卡读写文件系统
* 10通过VITIS固化烧写我们的代码到FLASH
### Petalinux
* 01petalinux的编译运行
* 02petalinux设备树和NVME硬盘驱动
* 03petalinux运行图形界面的Ubuntu
* 04使用USB3.0\_SLAVE设备读写测试
### 软件无线电
* AD9361
**注：** 后续资料新增或者更新请联系客服索取最新链接
---
