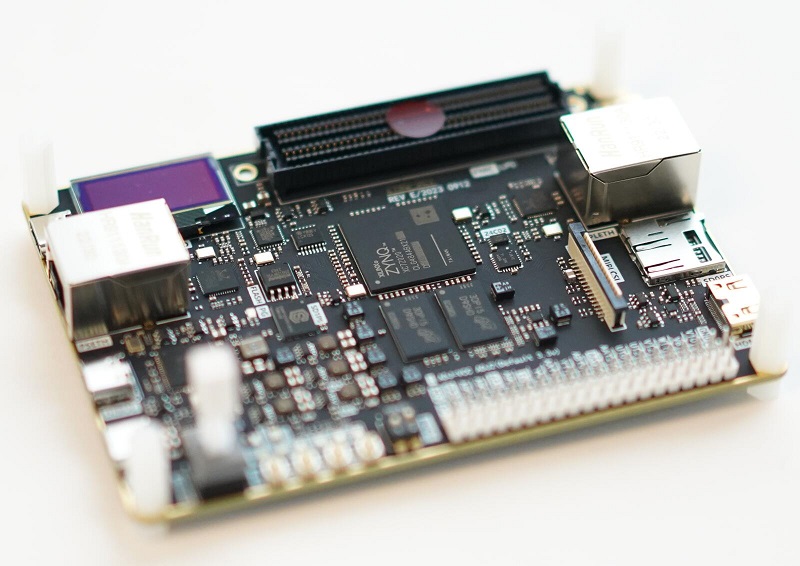

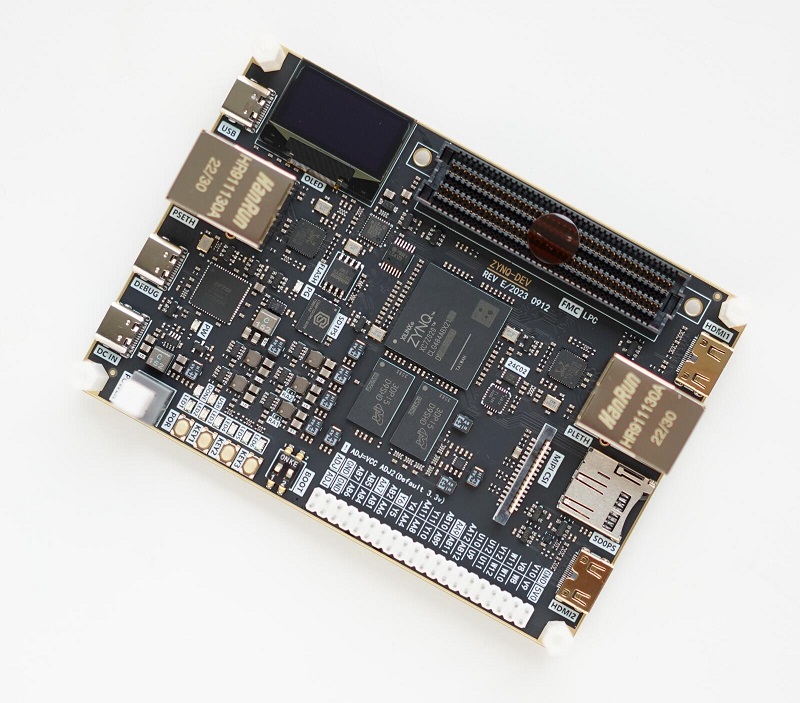

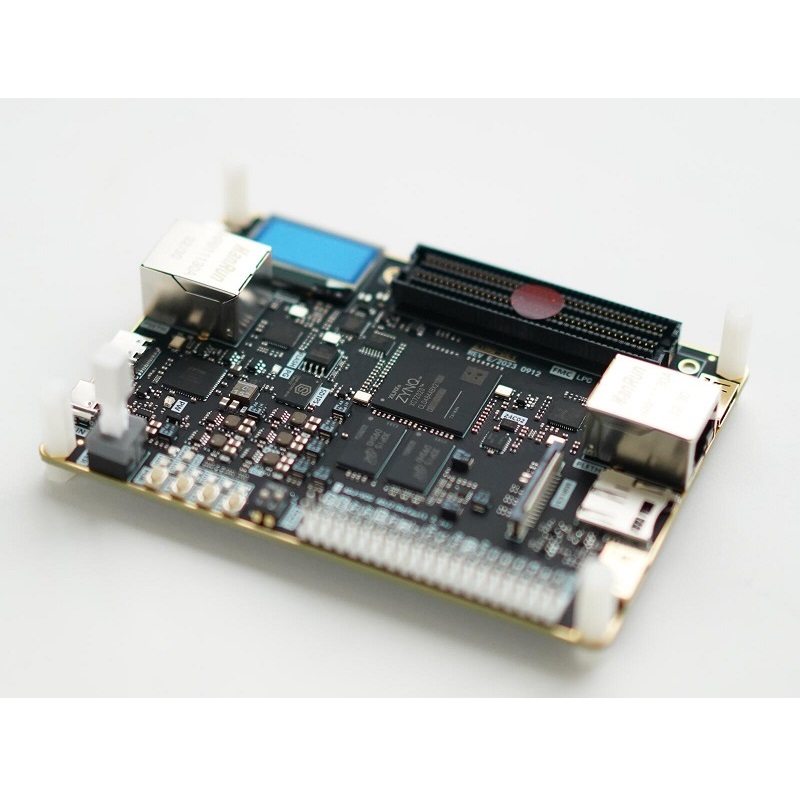

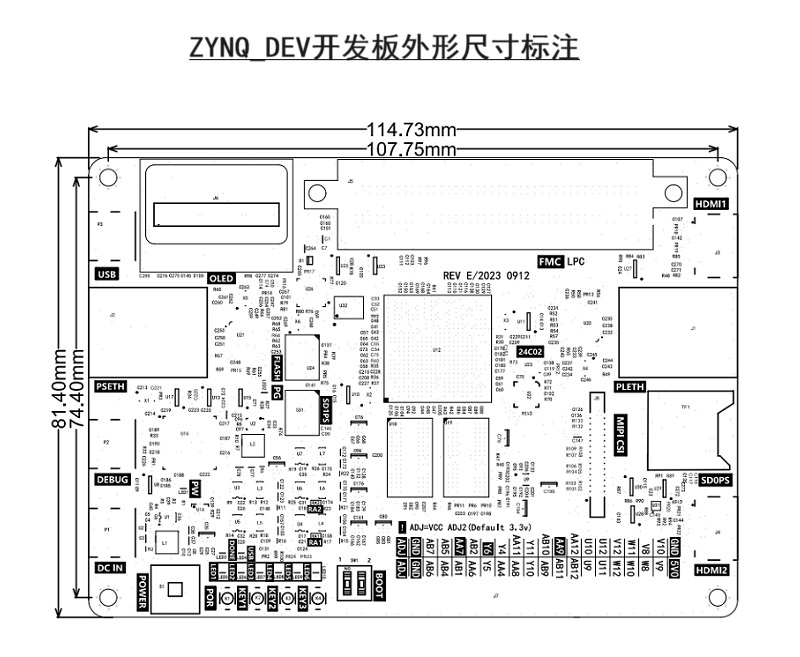

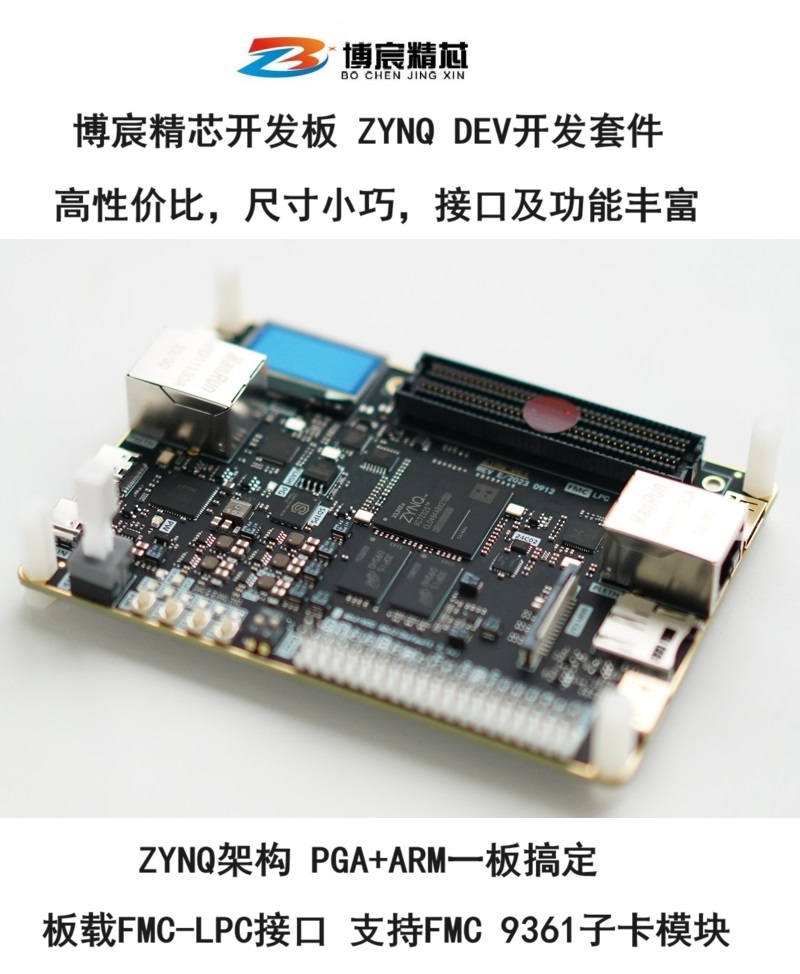

ZYNQ DEV开发板
基于ZYNQ7000系列经典器件XC7Z020-2CLG484I,具有一个FMC LPC扩展接口,一个40P的2.54插针,PS+PL各一个网口,并且具备2个HDMI接口,非常适合做为FMC LPC等子卡例如AD9361,ADDA等模块调试。平台极具性价比,并且长期稳定的出货,经过大量客户广泛验证。
产品详情

## ZYNQ\_DEV参数表及发货资料清单
### 一、主芯片参数资源
| 参数项 | 参数值 |
| ------------------ | ------------------------------------------------------ |
| 主芯片型号 | XC7Z020-2CLG484I |
| 芯片等级 | 工业级 |
| 时钟推荐最大速度 | FPGA PLL/MMCM推荐最大628M |
| PS应用处理器型号 | ZYNQ片上硬核处理器双核Cortex-A9,主频766M |
| DDR规格型号 | 1024MByte(1GB),32位宽,1066M数据率MT41K256M16TW-107 |
| 逻辑单元(LC) | 85K |
| 查找表(LUT) | 53200 |
| DSP单元乘法器 | 220 |
| 触发器 | 106400 |
| Ram | 4.9MBit(比特) |
| 器件温度范围 | 工业级-40-85摄氏度 |
| 速度等级 | -2 |
---

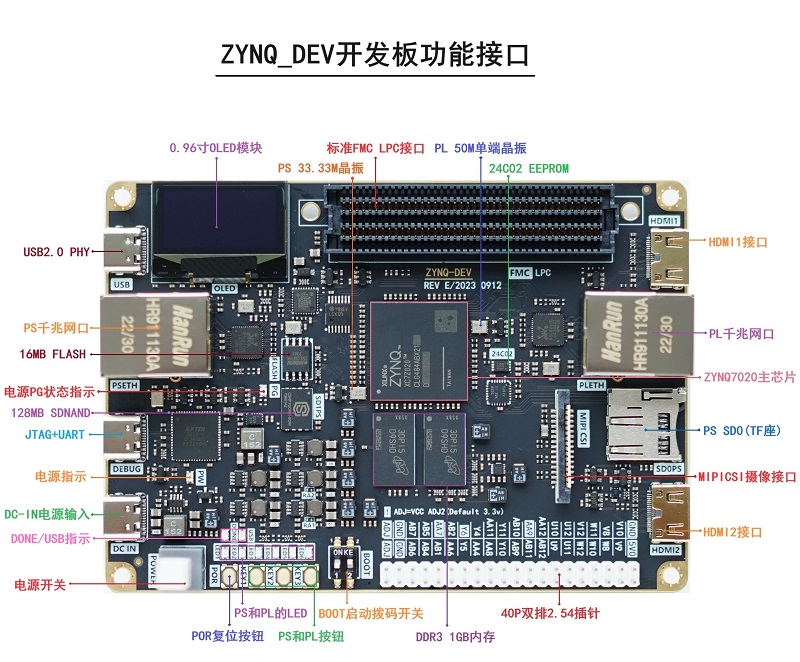

### 二、功能接口描述
| 接口类型 | 详细说明 |
| ---------------- | ------------------------------------------------------------------------------------------------------------------------------------------------------------ |
| 开发板供电 | 通过专用TYPE-C接口供电,9-12V DC-IN接口 |
| 开发板时钟 | 33.33M(PS),50M(PL) |
| 以太网 | 千兆RTL8211E,RGMII接口,一个PS,一个PL |
| USB接口 | USB2.0,PS端,支持HOST和SLAVE功能 |
| 调试器 | 板载UART+JTAG下载器,支持ARM和FPGA全部开发 |
| SD卡槽 | PS的SD0,SD0可启动(SD最大支持32G) |
| SD NAND | PS的SD1,芯片型号CSNP1GCR01,128MByte容量 |
| HDMI接口 | 两路PL的HDMI Mini输出接口,支持最大1080P |
| 用户LED和按钮 | 一个PS的引脚按钮,两个PL的引脚按钮;两个PS的LED,四个PL的LED |
| 启动设置开关 | 一个用于启动设置的BOOT拨码开关 |
| 板载OLED模块 | 0.96寸128\*64单色OLED,SPI接口,位于PL |
| 摄像头接口 | 一个MIPI CSI的摄像头接口 |
| 板载FLASH | 128Mbit(16M字节),型号W25Q128FVSIG |
| 板载FMC接口 | FMC LPC为标准的34对差分+2对时钟引脚;FMC提供ADJ1电压,3.3V,9/12V电源;FMC接口兼容ZEDBOARD的FMC引脚定义 |
| 扩展IO口 | 34个IO口,BANK13,提供5V、3.3V电源;默认3.3V电平标准的34个单端IO |
| 系统复位 | 一个系统复位(POR)按钮 |
| 开发板指示灯 | DONE,USBCPEN,PG和电源插入指示 |
| 开发板电源系统 | 输入DC转5V/5A;板载内核电源:1.0V/6A;其余各路:1.8V/3A,1.5V/3A,3.3V/3A;FMC的BANK34 35电源ADJ1:默认2.5V/3A;扩展IO口40P的BANK13电源ADJ2:默认3.3V/3A |
**注意事项:**
* 注1:TYPE-C中除DC-IN可以供电,其余TYPE-C均做悬空,无供电功能
* 注2:FMC使用BANK34 35为HR BANK,仅2.5V的ADJ1电压支持LVDS\_25差分标准
* 注3:40P使用BANK13为HR BANK,设计均为单端信号
---
### 三、发货及售后和发票说明
#### 1. 开发板发货清单
| 序号 | 物品 |
| ------ | ---------------------------------------- |
| 1 | ZYNQ 7020\_DEV开发板 x1块 |
| 2 | TYPE-C数据线 X2根(USB2.0) |
| 3 | 正面防静电亚克力X1块(已安装在开发板) |
| 4 | 尼龙螺柱 X4对(已安装在开发板) |
| 5 | 9/12V电源 X1 |
| 6 | 百度云电子网盘资料链接 X1 |
#### 2. 关于售后
* 整体除了主芯片外,保修期为1年
* 私自焊接改装不再享受保修
* ZYNQ等主芯片,不在保修范围请悉知
* 开发板过保修期后,如可修复,可成本维修
* 电子资料购后向客服索取,提供百度云链接
* 注:资料升级或新增可联系客服索要最新链接
#### 3. 关于发票
* 可提供%1(小规模纳税人)普票和专票
* 如需发票联系客服,请选择开票选项
* 开票请提供开票信息及邮箱给客服
* 发票一般确认收货两个工作日开出发到邮箱
#### 4. 关于发货
* 5点前下单当天发货,5点后或节假日顺延一天
---
### 四、资料清单列表
#### 资料清单涵盖
| 序号 | 内容 |
| ------ | --------------------------------------- |
| 1 | 学习入门教程和例程(约55+个教程例程) |
| 2 | 开发软件(VIVADO2018.3)及驱动,license |
| 3 | 新手赠送的verilog基础资料 |
| 4 | 开箱测试和使用指南,硬件设计手册 |
| 5 | 一些第三方的参考工程 |
| 6 | 硬件原理图(PDF),芯片手册等 |
| 7 | FMC接口原理图和PCB接口文件 |
| 8 | 开发板常用接口的约束文件 |
| 9 | Linux相关软件和开发所使用到的包 |
| 10 | 编译好的PYNQ镜像(例程PYNQ目录下) |
---
### 五、教程/例程分类列表清单
#### 1. 快速测试
| 教程名称 |
| ---------------------------- |
| 01开发板开箱测试和使用指南 |
#### 2. 硬件手册
| 教程名称 |
| ---------------------- |
| 02开发板硬件设计手册 |
#### 3. 软件安装
| 教程名称 |
| ------------------------------- |
| 01开发软件VIVADO和LICENSE安装 |
#### 4. 新建工程
| 教程名称 |
| -------------------------------------- |
| 02VIVADO简介及软件下新建ZYNQ工程教程 |
#### 5. FPGA部分
| 序号 | 教程名称 |
| ------ | -------------------------------------- |
| 01 | fpga开发之最简单的led流水灯 |
| 02 | fpga开发之VIVADO仿真的使用之呼吸灯 |
| 03 | fpga开发之使用SDK进行FLASH固化 |
| 04 | fpga开发之使用锁相环时钟IP核 |
| 05 | FPGA的inout双向端口的使用之IIC读写 |
| 06 | FIFO读写ILA在线调试 |
| 07 | fpga开发之原语使用 |
| 08 | 使用FPGA做简单的串口收发实验 |
| 09 | 在线调试之进阶MARK\_DEBUG |
| 10 | HDMI接口使用VGA显示 |
| 11 | RAM读写在线调试 |
| 12 | AXI总线协议学习 |
| 13 | 用户将自己的代码模块打包IP |
| 14 | VIVADO对设计工程的芯片功耗分析和报告 |
| 15 | VIVADO烧写ZYNQ的FLASH |
#### 6. ARM部分
| 序号 | 教程名称 |
| ------ | ----------------------------- |
| 01 | arm开发之helloword串口打印 |
| 02 | arm开发之ARM使用MIO |
| 03 | arm开发之ARM使用AXI\_GPIO |
| 04 | arm开发之AXI\_GPIO的中断 |
| 05 | arm开发之RTOS操作系统多任务 |
| 06 | arm开发之SD卡文件系统读写 |
| 07 | arm双核处理器独立运行AMP |
| 08 | arm网口通信之LWIP实验 |
| 09 | arm读写QSPI存储FLASH |
| 10 | arm定时器中断的使用 |
| 11 | arm片内XADC的读取 |
#### 7. ARM\_FPGA
| 序号 | 教程名称 |
| ------ | ---------------------------------- |
| 01 | ARM和FPGA自定义外设AXI接口IP打包 |
| 02 | ARM和FPGA自定义AXI接口PWM定时器 |
| 03 | ZYNQ使用XGPIO驱动Oled |
| 04 | 搭建ZYNQ的HDMI显示环境 |
| 05 | HDMI接口显示SD卡的BMP图片 |
| 06 | ZYNQ的PL网口通信之LWIP实验 |
| 07 | PS和PL使用BRAM进行数据交互 |
| 08 | FPGA通过AXI写入ARM的DDR3 |
| 09 | OV5640摄像头HDMI显示 |
#### 8. HLS高级综合
| 序号 | 教程名称 |
| ------ | --------------------------------- |
| 01 | HLS高级综合工具学习入门 |
| 02 | HLS高级综合浮点协处理 |
| 03 | HLS高级综合工具的平滑低通滤波器 |
| 04 | HLS做图像处理基础学习 |
| 05 | HLS实OV5640摄像头图像卷积sobel |
#### 9. LINUX部分
| 序号 | 教程名称 |
| ------ | ----------------------------------- |
| 01 | 虚拟机安装ubuntu及共享文件夹功能 |
| 02 | petalinux2018.3的运行 |
| 03 | 运行Linaro图形界面的linux桌面系统 |
| 04 | USB\_SLAVE的大容量存储器设备实验 |

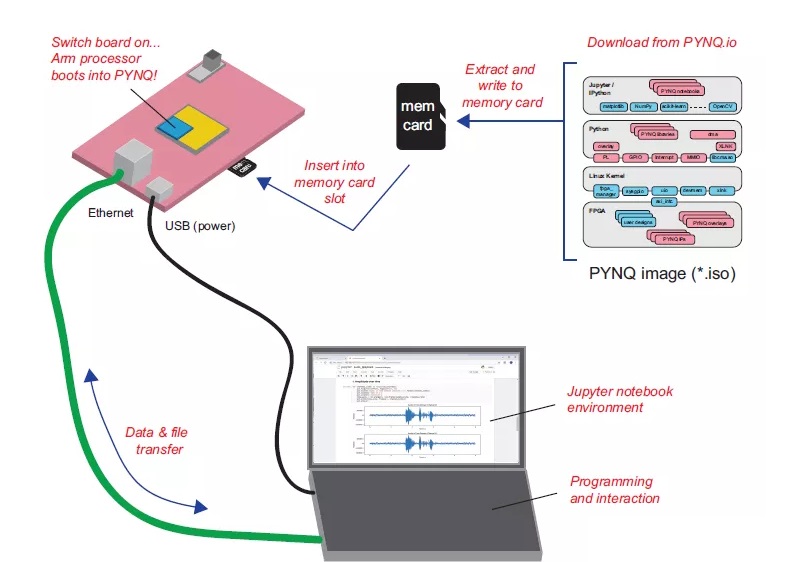

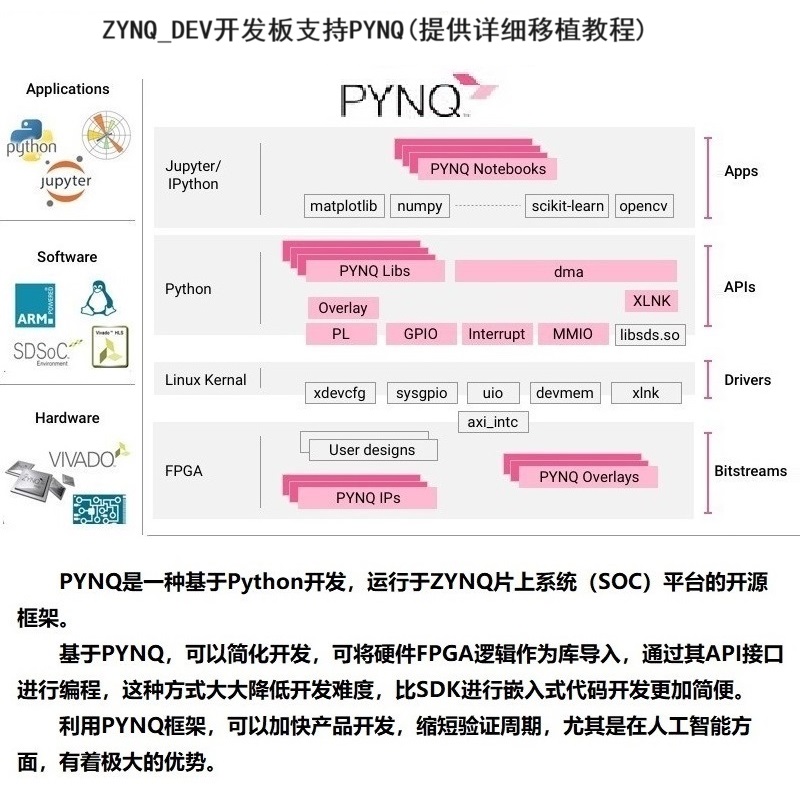

#### 10. PYNQ部分
| 序号 | 教程名称 |
| ------ | ------------------------------------- |
| 01 | PYNQ的镜像制作 |
| 02 | 初识PYNQ之helloword |
| 03 | PYNQ之GPIO的使用 |
| 04 | PYNQ之联合HLS的AXI\_Lite乘法运算 |
| 05 | PYNQ的HLS做AXI\_Stream图片sobel实验 |
#### 11. MIcroblaze处理器
| 序号 | 教程名称 |
| ------ | ------------------------------------- |
| 01 | 开源处理器软核microblaze的helloword |
| 02 | microblaze使用AXI串口打印 |
#### 12. 新增
| 教程名称 |
| -------------------------------------- |
| AD9361子卡软件无线电镜像(网友提供) |
| AD9361裸机驱动数据回环测试 |
| PGA按键消抖控制LED例程 |
| ARM如何使用FPGA的引脚之EMIO例程 |
| 后续不定期新增中... |
---
## 总结
该表格完整记录了ZYNQ 7020开发板的详细参数信息,包括:
1. **主芯片参数**:XC7Z020-2CLG484I工业级芯片,双核Cortex-A9处理器,1GB DDR3内存,85K逻辑单元等核心参数
2. **功能接口**:涵盖供电、时钟、以太网、USB、HDMI、FMC扩展等20余种接口
3. **发货清单**:包含开发板、数据线、电源、资料链接等6项物品
4. **售后说明**:1年保修期(主芯片除外),提供发票服务
5. **资料清单**:包含55+个教程例程,涵盖FPGA、ARM、HLS、Linux、PYNQ等多个开发方向
