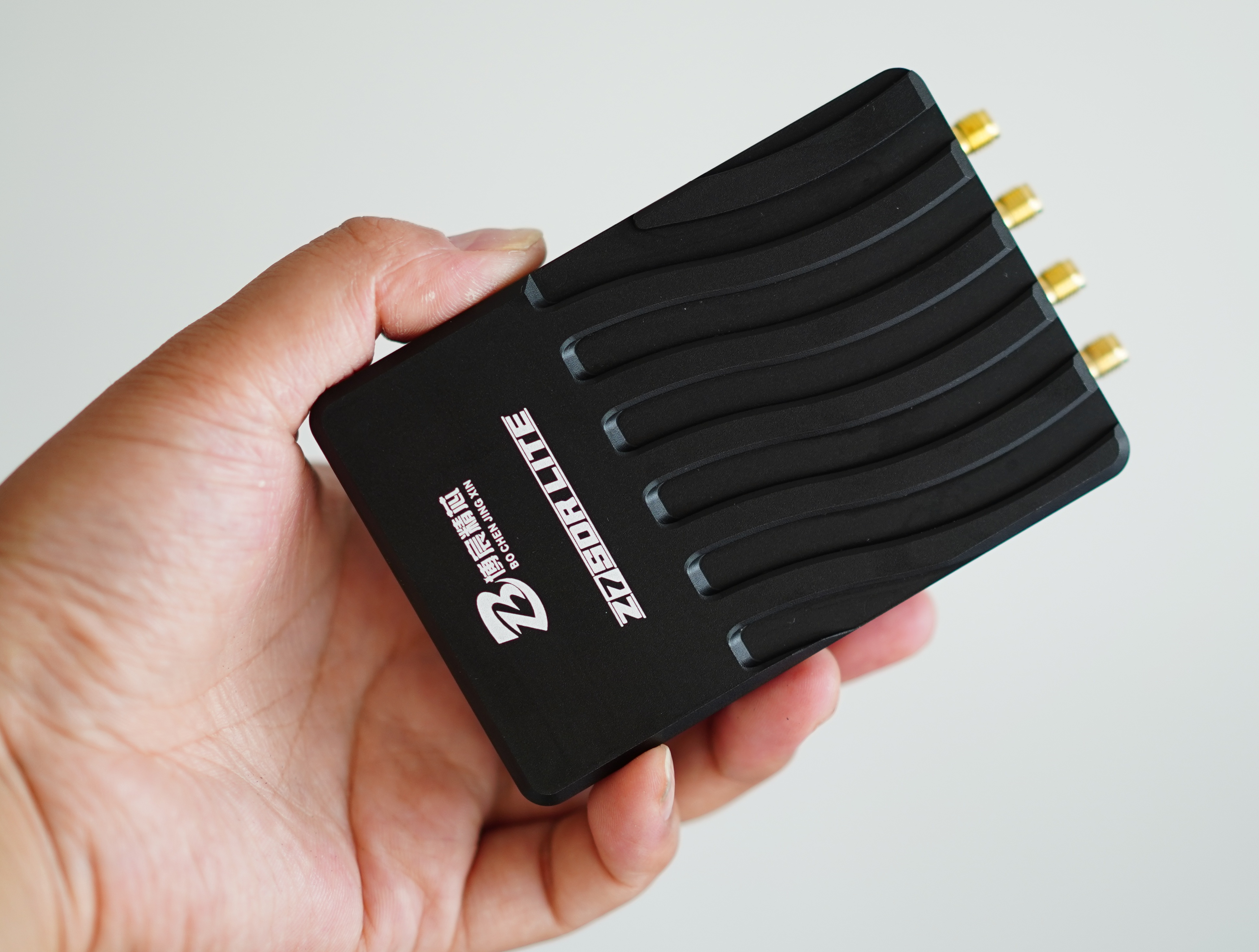

Z7SDRLite软件无线电
一款高性价比,接口丰富,功能完善的双通道基于AD9363/AD9361的软件无线电设备。集成GPS模块,VC-TCXO可实现时钟驯服。集成输出功放,5.8G最大输出功率接近7dbm。体积小巧。
产品详情
# Z7SDRLite参数表及发货资料清单
## 一、主芯片参数资源
| 参数项目 | 参数值 |
| ------------------- | ------------------------------------------------------ |
| 主芯片型号 | XC7Z020-2CLG484I |
| 芯片等级 | 工业级 |
| 时钟推荐最大速度 | FPGA PLL/MMCM推荐最大628M |
| PS应用处理器型号 | ZYNQ片上硬核处理器双核Cortex-A9,主频766M |
| DDR规格型号 | 1024MByte(1GB),32位宽,1066M数据率MT41K256M16TW-107 |
| 逻辑单元(LC) | 85K |
| 查找表(LUT) | 53200 |
| DSP单元乘法器 | 220 |
| 触发器(FlipFlops) | 106400 |
| Ram | 4.9MBit(比特) |
| 器件温度范围 | 工业级-40-85摄氏度 |
| 速度等级 | -2 |
---

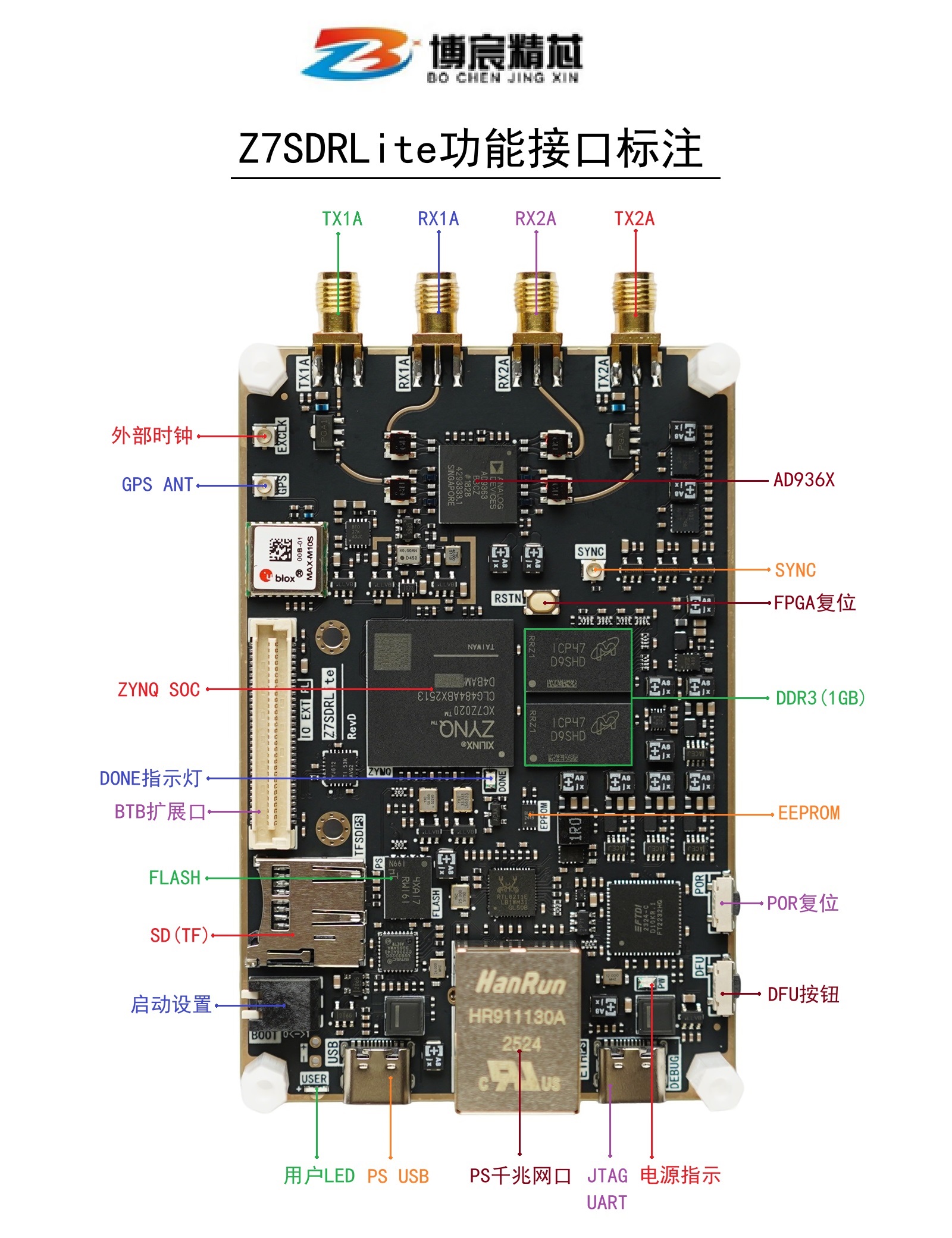

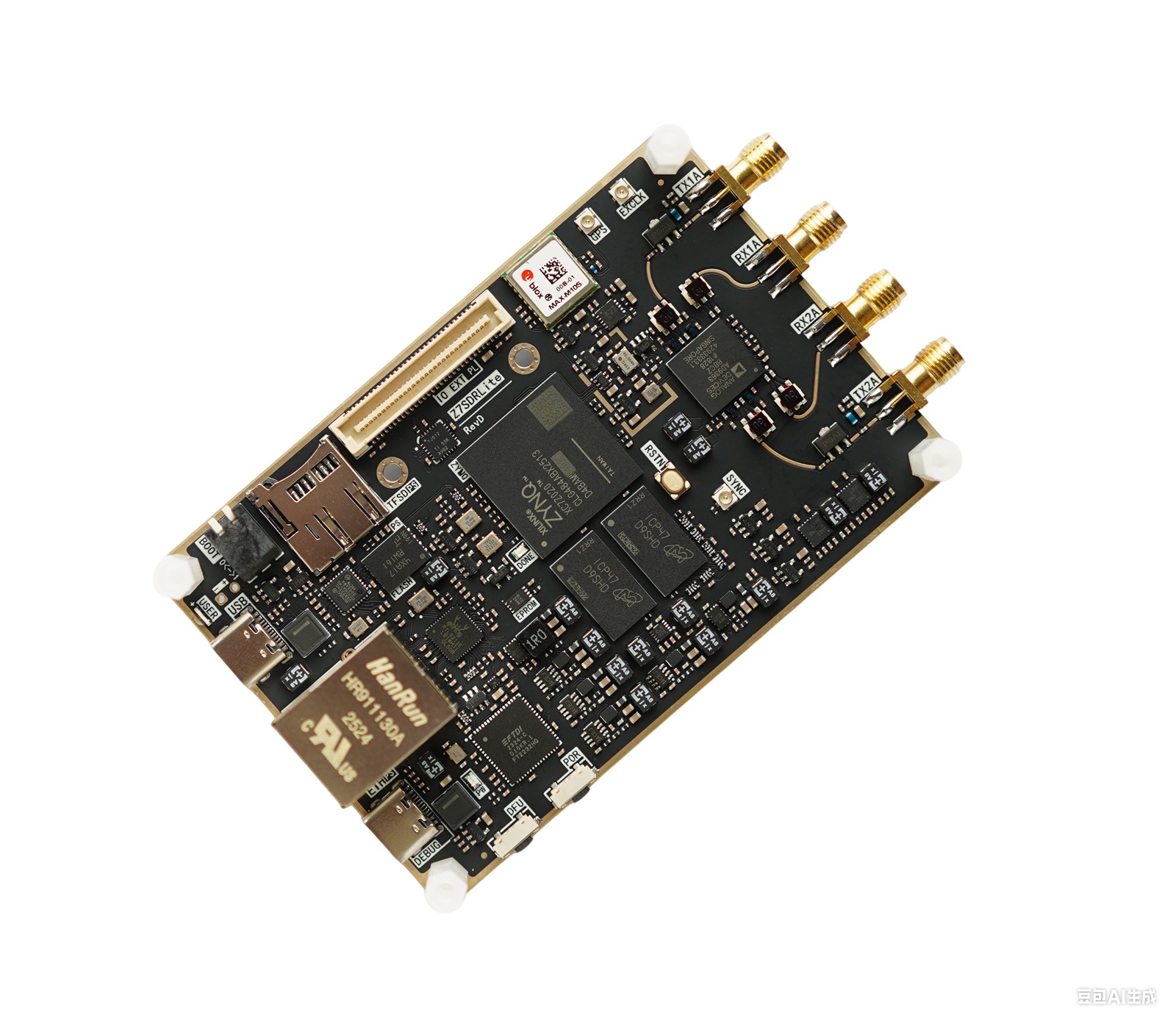

## 二、Z7SDRLite功能接口描述
| 接口类型 | 接口说明 |
| -------------- | ------------------------------------------------------------------------------- |
| 开发板供电 | 通过USB/DEBUG TYPE-C供电,5V输入;设备功耗约3-6W(使用不同应用和固件功耗不同) |
| 开发板时钟 | 33.33M(PS),50M(PL),40M(VC-TCXO-0.5PPM) |
| 外部时钟 | AD936X预留外部时钟输入 IPEX1接口 |
| USB接口 | 一个USB接口,支持USB2.0虚拟网口 |
| 串口/JTAG | 一个FT2232HQ二合一 支持UART/JTAG |
| 以太网接口 | 一个PS的千兆网 RTL8211E |
| 扩展IO口 | 一个BTB连接器,型号X0802WVS-60AS-LPV01引出40个IO,4对差分/32个单端,电压可改 |
| LED和按钮 | POR复位/PL\_RSTN/DFU按钮/USR/PWR/DONE指示灯 |
| 启动设置开关 | 一个用于启动设置的BOOT拨码开关 |
| 板载FLASH | 32M字节,型号MT25QL256ABA1EW9-0SIT |
| SD接口 | 一个TF卡槽的SD接口,支持SD启动 |
| GPS模块 | 板载一个MAX M10S GPS模块 |
| EEPROM | 板载一个24C02,PL端 |
| 同步 | 预留AD9361的SYNC,IPEX1,AD9363忽略,不支持 |
**扩展IO口说明:**
* 注1:扩展IO口支持4对差分,支持2.5V的LVDS\_25
* 注2:扩展IO口32个单端IO,走线不支持差分
* 注3:扩展IO口电压默认2.5V,可自行修改为1.8V/2.5V/3.3V
---
## 三、AD936X参数对比
### AD9361 vs AD9363 参数对比表
| 参数项目 | AD9361bbcz | AD9363bbcz |
| ---------------- | --------------------------------------------------------------------------------------- | --------------------------------------------------------------------------------------- |
| 主芯片型号 | AD9361bbcz | AD9363bbcz |
| ADC/DAC分辨率 | 12Bit | 12Bit |
| 信号数据带宽 | 200K-56Mhz | 最大20Mhz |
| 通道数 | 2收2发/2X2 每个通道支持IQ | 2收2发/2X2 每个通道支持IQ |
| 发射射频范围 | 47 Mhz-6.0 Ghz | 325 Mhz-3.8 Ghz |
| 接收射频范围 | 70 Mhz-6.0 Ghz | 325 Mhz-3.8 Ghz |
| 接收噪声系数 | 2dB (800 MHz LO) | 2.5dB (800 MHz LO) |
| 发射器性能 | TX EVM:≤−40 dBTX噪声:≤−157 dBm/Hz本底噪声TX监控器:动态范围≥66 dB,精度=1 dB | TX EVM:≤−34 dBTX噪声:≤−157 dBm/Hz本底噪声TX监控器:动态范围≥66 dB,精度=1 dB |
| 本振(LO)步长 | 2.4Hz最大 | 2.4Hz最大 |
| 同步 | 支持多器件SYNC同步 | 不支持SYNC |
| 增益控制 | 支持自动增益/手动设置增益 | 支持自动增益/手动设置增益 |
---
## 四、射频部分功能接口参数
| 参数项目 | 参数值 |
| ----------------- | -------------------------------------------------------------------------- |

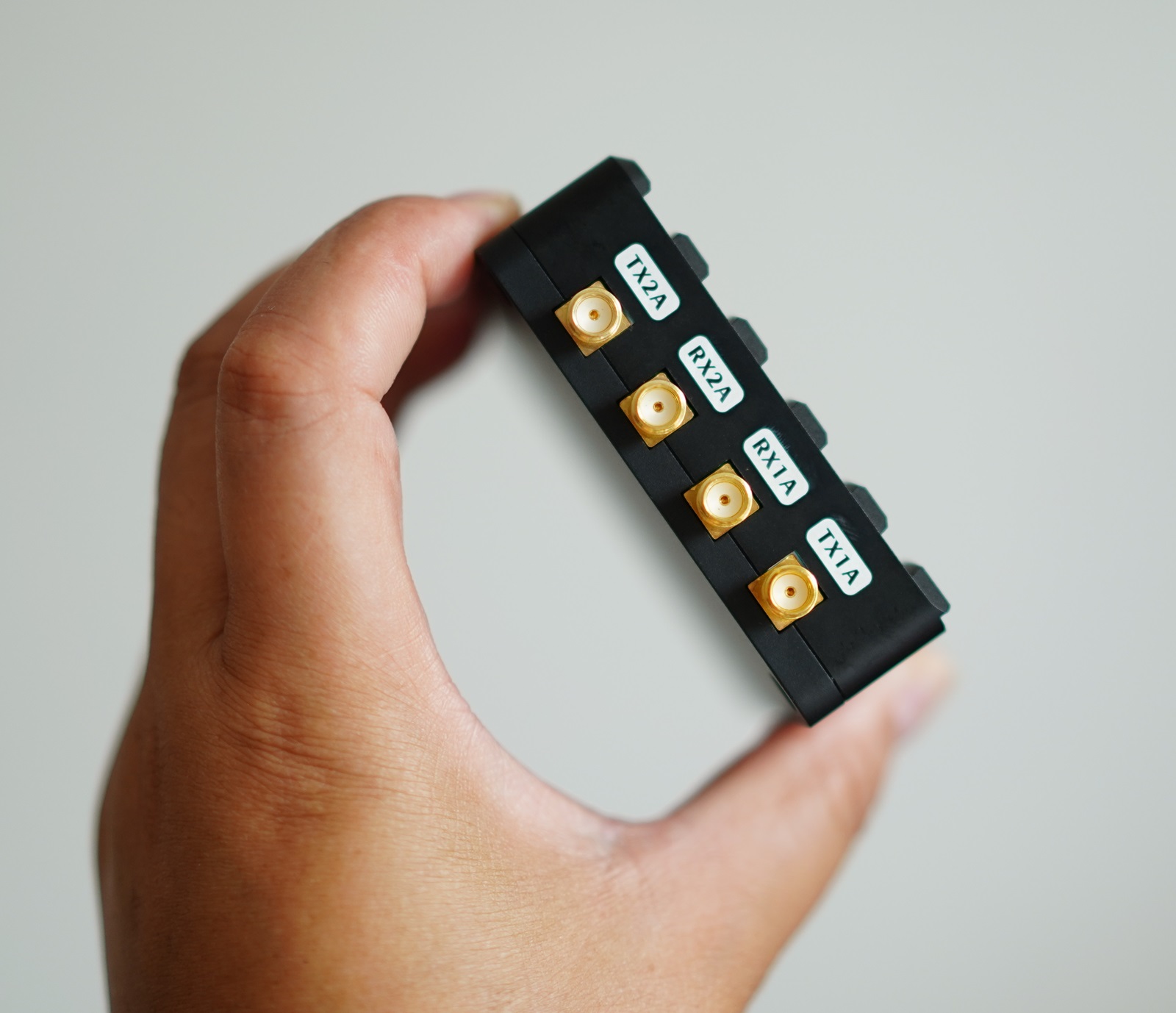

| 无线接口 | SMA座,外螺纹内孔 |
| 时钟 | 一颗40Mhz/0.5ppm VC-TXCO温度补偿晶振 |
| 外部时钟 | 支持AD936X外接时钟 |
| 射频LDO线性电源 | 无线LO供电1.3V/4A电源两路射频LDOPSRR:40db(500KHZ),噪声:4.4μVRMS(0.8V) |
| 阻抗控制 | 射频前端到SMA天线,控制50Ω微带线 |
| 前端巴伦 | 1:1,TCM1-63AX+,10M-6GHZ |
| TX功率放大 | TX通道均带有功率放大输出,约15db/800Mhz放大器噪声系数约3.8db |
| 板载GPS PPS精度 | RMS 30ns(纳秒) |
---
## 五、固件启动及采样率
| 固件类型 | 说明 |
| -------------- | ------------------------------------- |
| PlutoSDR固件 | 支持1R1T,5MSPS,使用USB虚拟以太网口 |
| PlutoSDR固件 | 出厂FLASH固件 |
| FMCOMMS3固件 | 支持2R2T,10MSPS,使用1000M以太网口 |
| FMCOMMS3固件 | SD卡启动,需自备SD卡,刷写镜像 |
---
## 六、发货及售后和发票说明
### 开发板发货清单
1. Z7SDRLite开发板 x1块
2. TYPE-C数据线 X1根(USB2.0)
3. SMA内螺纹内针线X1
4. FM拉杆天线 X1
5. 外壳(仅AD9361版本配套金属外壳)
6. 百度云电子网盘资料链接 X1
**外壳说明:**
* 注1:AD9361专业版配套CNC金属外壳
* 注2:AD9363创客版出厂配送防静电亚克力外壳以及配套尼龙螺丝螺柱
### 关于售后
* 整体除了主芯片外,保修期为1年
* 私自焊接改装不再享受保修
* ZYNQ/AD936X等主芯片,不在保修范围请悉知
* 开发板过保修期后,如可修复,可成本维修
* 电子资料购后向客服索取,提供百度云链接
* 注:资料升级或新增可联系客服索要最新链接
### 关于发票
* 可提供%1(小规模纳税人)普票和专票
* 如需发票联系客服,请选择开票选项
* 开票请提供开票信息及邮箱给客服
* 发票一般确认收货两个工作日开出发到邮箱
### 关于发货
* 5点前下单当天发货,5点后或节假日顺延一天
---
## 七、资料清单列表
### 资料清单涵盖
1. 固件(PlutoSDR和Zedboard+FMCOMMS3移植)
2. 开发软件(VIVADO2018.3及驱动,license)(针对裸机驱动开发)
3. 开箱测试和使用教程文档
4. 配套例程工程(裸机/gnuradio/matlab等)
5. 硬件原理图(PDF),芯片手册等
6. PCB接口CAD文件/亚克力外框文件
7. Linux镜像及相关工具等
---
## 八、教程/例程分类列表清单
| 项目说明 | 文档名称 |
| -------------- | ------------------------------------------ |
| 项目说明 | 00与官方差异说明.PDF |
| 快速测试 | 01快速测试及使用指南.PDF |
| 软件安装 | 02开发软件VIVADO2018和LICENSE安装.PDF |
| 裸机驱动学习 | 03AD936x裸机驱动时序讲解及例程.PDF |
| 软件安装 | 04ubuntu18.4虚拟机的安装.PDF |
| 软件无线电 | 05ubuntu安装和使用GNURadio.PDF |
| 软件无线电 | 06使用matlab2018a的硬件支持包安装.PDF |
| 测量 | AD936X时钟误差GPS测量.PDF(编写中) |
| 时钟校准 | AD936X时钟修正驯服裸机实现.PDF(编写中) |
| 其他 | 其他不定期更新...... |
**注:** 后续资料新增或者更新请联系客服索取最新链接
---
## 总结
该表格是Z7SDRLite开发板的完整技术文档,包含以下主要内容:
1. **硬件参数**:详细列出了主芯片XC7Z020的各项技术指标,包括逻辑单元、存储、时钟等核心参数
2. **接口功能**:全面描述了开发板的各类接口,包括供电、时钟、通信、扩展IO等
3. **射频参数**:对比了AD9361和AD9363两款射频芯片的性能差异
4. **固件支持**:说明了PlutoSDR和FMCOMMS3两种固件的启动方式和采样率
5. **售后服务**:明确了发货清单、保修政策、发票和发货流程
6. **资料清单**:列出了配套的教程、例程和文档资源
这是一份完整的产品技术规格说明书,适用于开发板的使用者快速了解产品特性和使用方法
