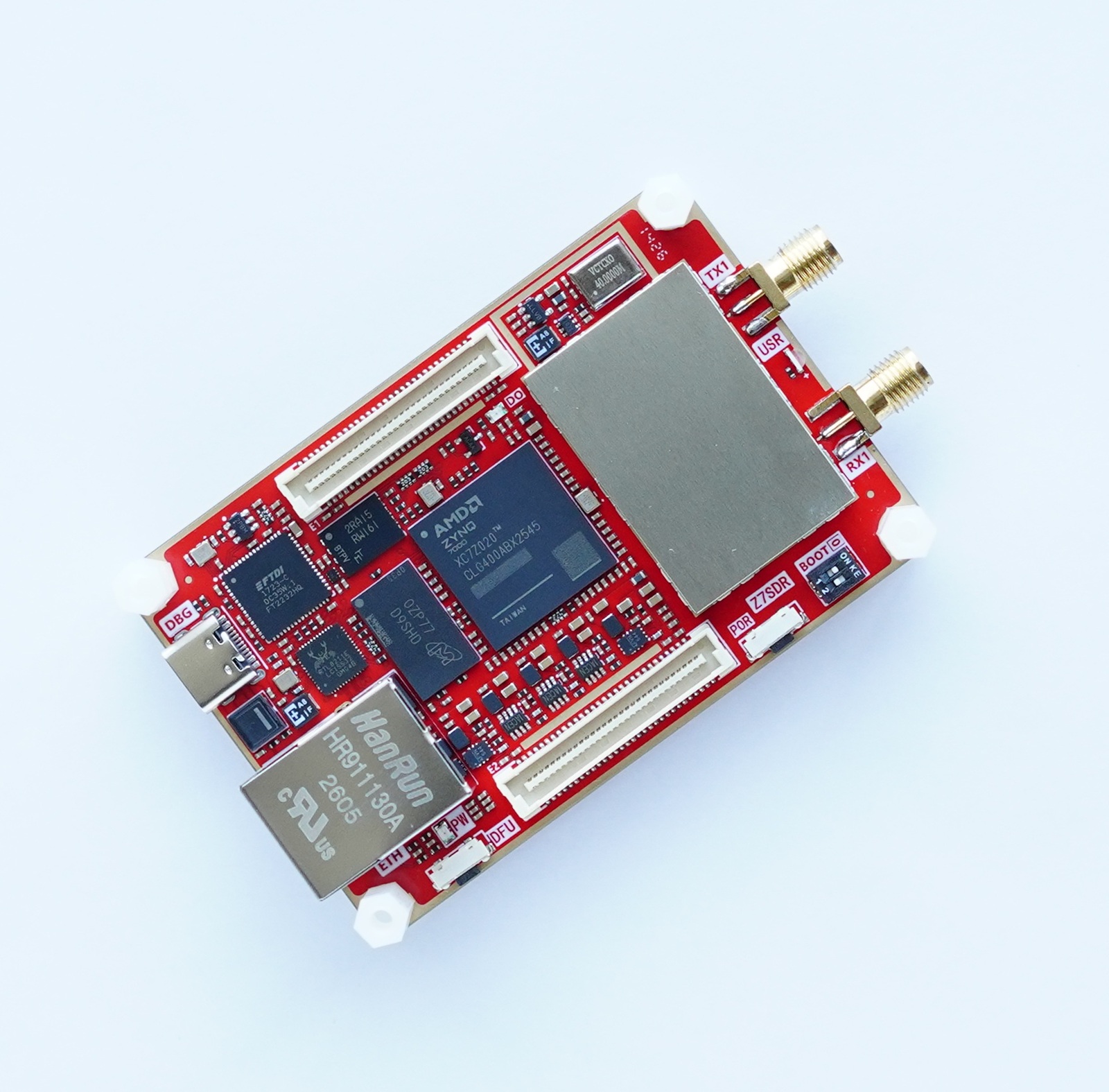

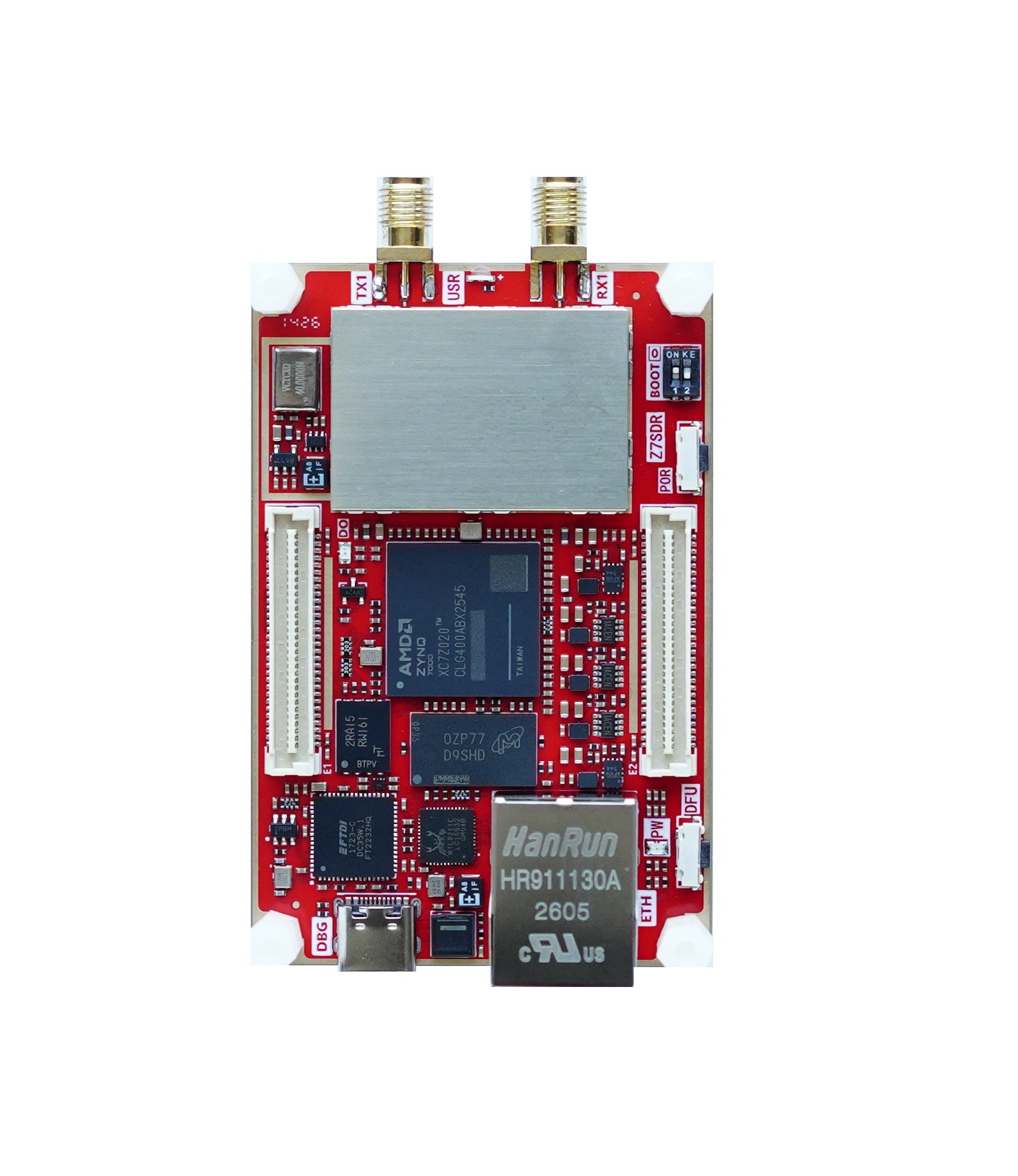

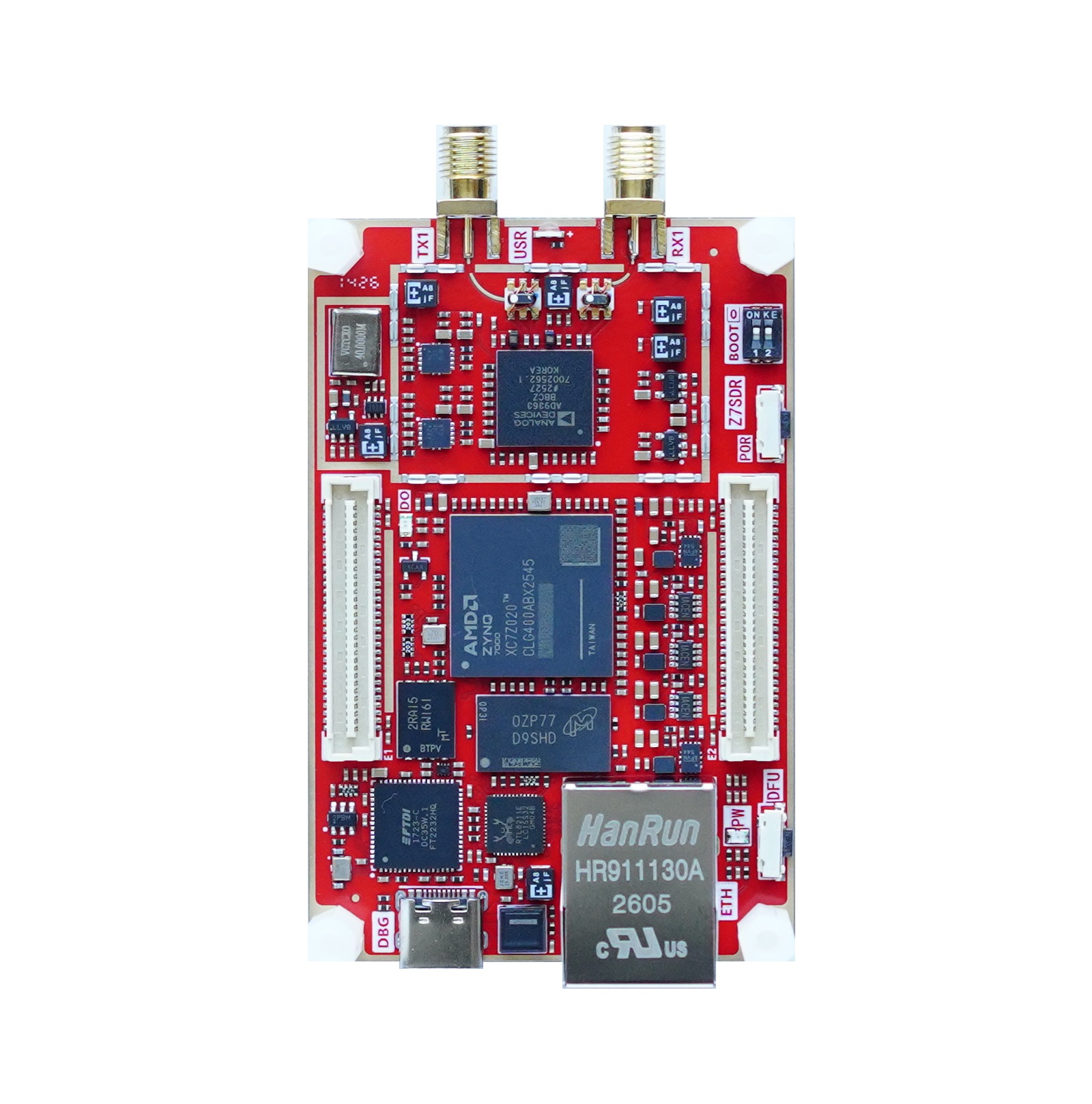

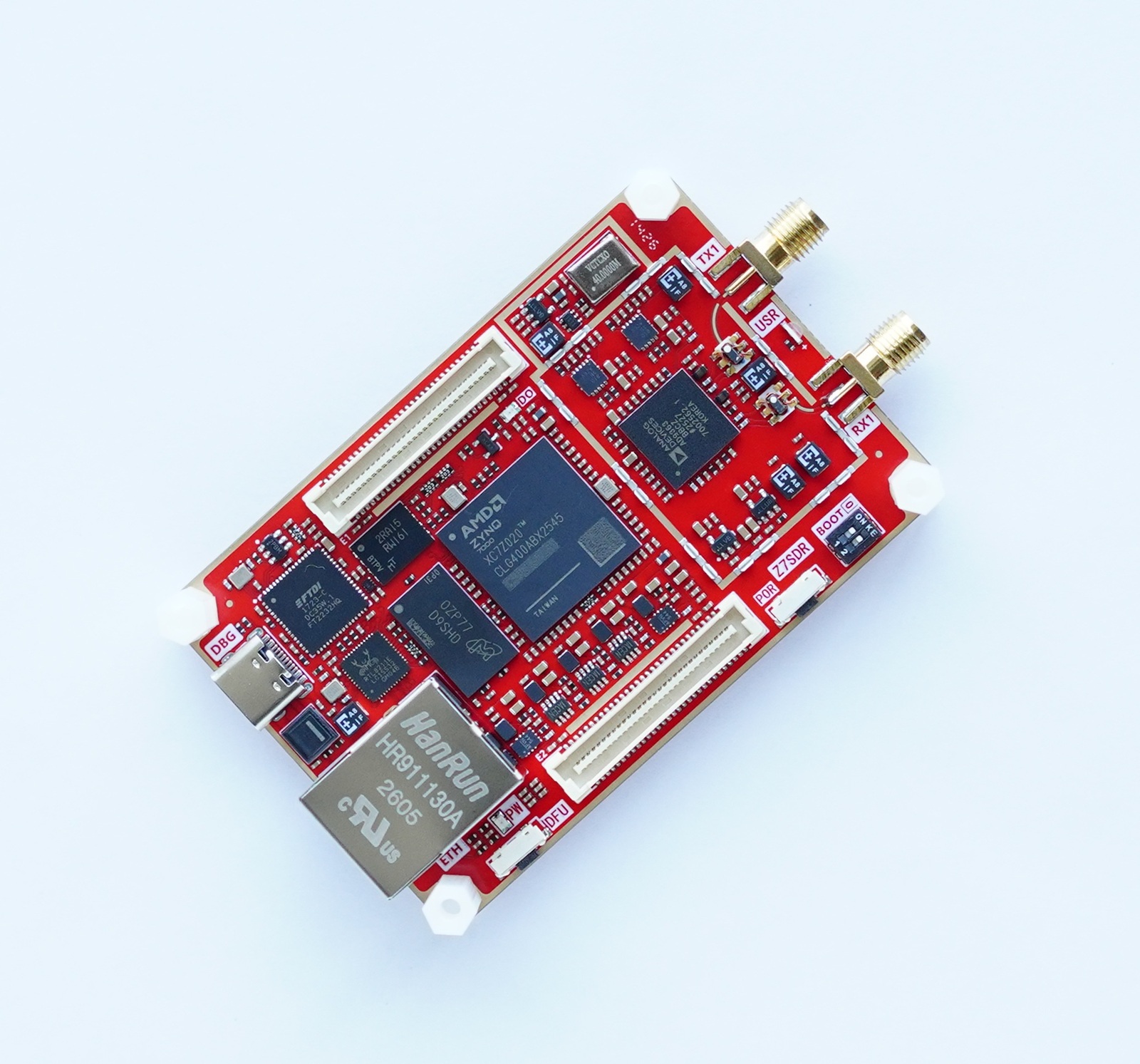

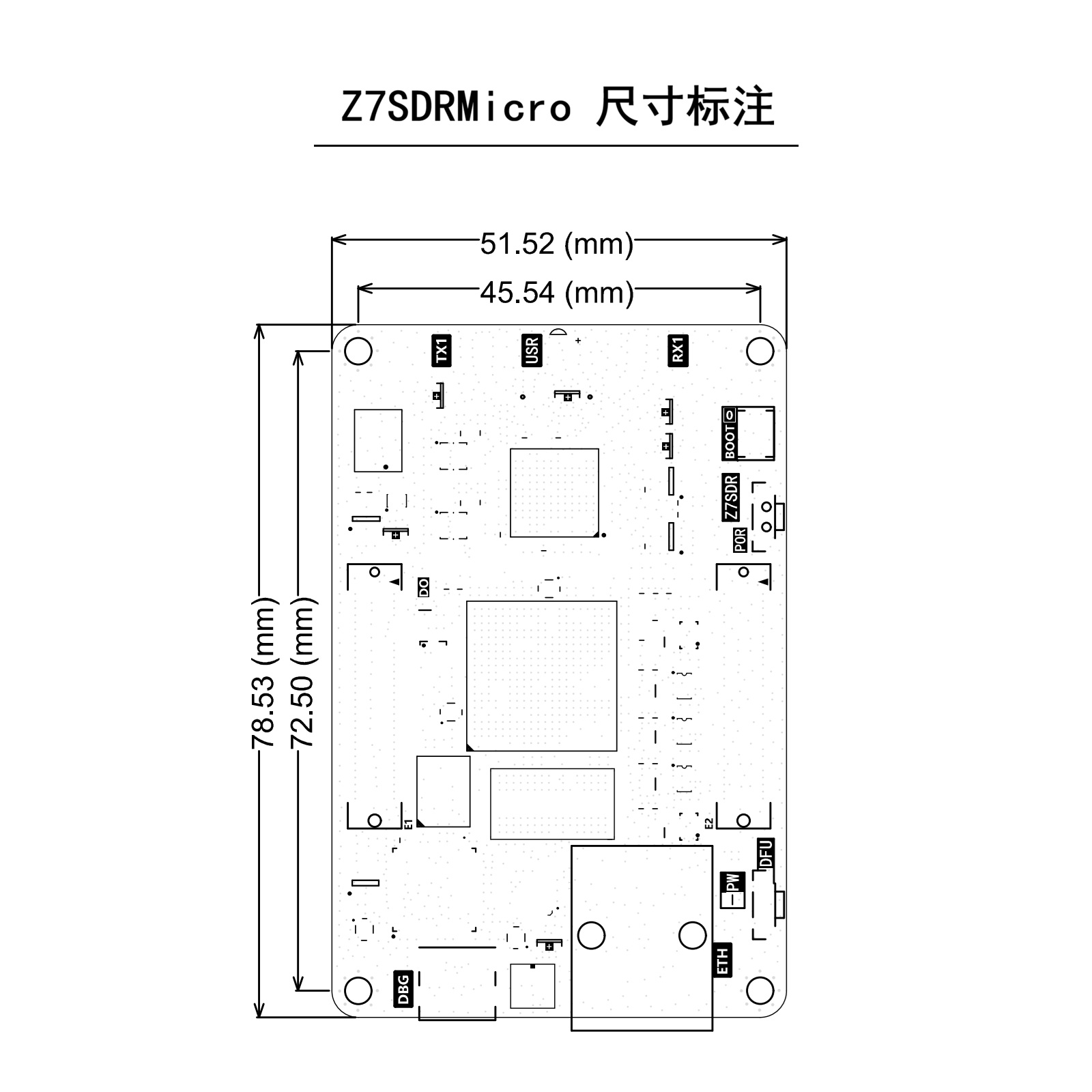

# Z7SDRMicro 参数及资料发货清单
## 主芯片参数资源
| 参数项 | 参数值 |
| ------------------- | ------------------------------------------------ |
| 主芯片型号 | XC7Z020-2CLG400I |
| 芯片等级 | 工业级 |
| 时钟推荐最大速度 | FPGA PLL/MMCM 推荐最大 628M |
| PS 应用处理器型号 | ZYNQ 片上硬核处理器，双核 Cortex-A9，主频 766M |
| DDR 规格型号 | 512MByte(字节)，16 位宽,1066M 数据率 |
| | MT41K256M16TW-107 |
| 逻辑单元（LC） | 85K |
| 查找表（LUT） | 53200 |
| DSP 单元乘法器 | 220 |
| 触发器 | 106400 |
| Ram | 4.9MBit(比特) |
| 器件温度范围 | -40 -85℃ |
| 速度等级 | -2 |

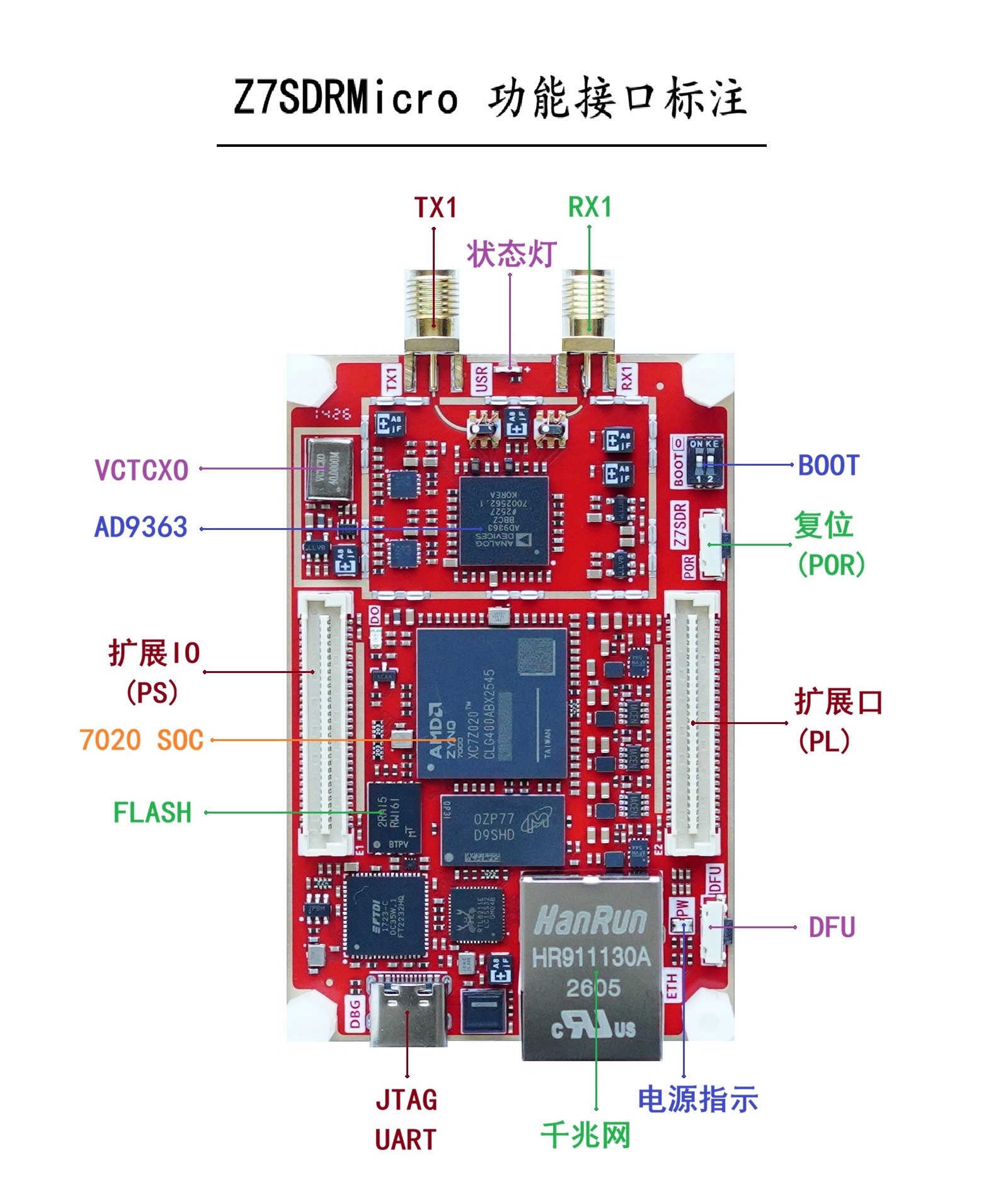

## Z7SDRMicro 功能接口描述
| 参数项 | 参数值 |
| -------------- | ------------------------------------------------ |
| 开发板供电 | 通过 TYPE-C 调试接口，提供 5V 输入 |
| 开发板时钟 | 33.33M（PS），50M(PL)，40M VC-TCXO(0.5ppm) |
| 以太网 | 一个 RTL8211E-VB 千兆以太网口 |
| 调试/串口 | 基于 FT2232HQ 双通道，JTAG+UART 二合一 TYPE-C |
| 扩展 IO 口 | 一个 PS 扩展 IO 口，引出 SD0\\USB，1.8V 标准； |
| | 一个 PL 扩展 IO 口，32 个 1.8V 单端 IO |
| LED 和按钮 | 开复位按钮/DFU 升级按钮 USR/PWR/DONE 指示灯 |
| 启动设置开关 | 一个用于启动设置的 BOOT 拨码开关. |
| 板载 FLASH | 32M 字节，型号 MT25QL256ABA1EW9-0SIT. |
## AD9363 参数及射频部分功能接口参数
| 参数项 | 参数值 |
| ------------------- | ----------------------------------------------- |
| 主芯片型号 | AD9363bbcz |
| 射频范围 | 325Mhz-3.8Ghz |
| 信号数据带宽 | 200K-20Mhz |
| 收发路数 | 2 收 2 发，并且 IQ 调制(硬件仅使用 1 收 1 发) |
| 无线接口 | SMA 座，外螺纹内孔 |
| IQ 数据采样率 | USB2.0 接口虚拟 RNDIS 网口，5MSPS; |
| 出厂固件驱动 | ADI 官方 lib iio（基于官方 PlutoSDR 移植） |
| 时钟 | 40Mhz/0.5ppm TXCO 温补晶振(国产小飞秒低相噪) |
| 射频前端巴伦 | 型号 HT-TCM1-63AX+，带宽 10Mhz-6.0Ghz |
| 射频 LDO 线性电源 | 无线 LO 供电 1.3V/1.5A 电源两路 LDO |
| 阻抗控制 | 射频前端到 SMA 天线，控制 50Ω 微带线 |
## 发货及售后和发票说明
| 参数项 | 参数值 |
| ---------------- | ----------------------------------------------- |
| 开发板发货清单 | 1、Z7SDRMicro 开发板 x1 块; |
| 开发板发货清单 | 2、TYPE-C 数据线 X1 根（USB2.0）; |
| 开发板发货清单 | 3、普通亚克力 X2(已安装在开发板)； |
| 开发板发货清单 | 4、配套的尼龙螺丝螺柱等（已安装在开发板）; |
| 开发板发货清单 | 5、SMA 内螺纹内针线 X1; |
| 开发板发货清单 | 6、FM 拉杆天线 X1; |
| 开发板发货清单 | 7、百度云电子网盘资料链接 X1. |
| 关于售后 | 整体除了主芯片外，保修期为购买起 1 年保修； |
| 关于售后 | 私自焊接改装不再享受保修； |
| 关于售后 | ZYNQ/AD9363 等主芯片，不在保修范围请悉知； |
| 关于售后 | 开发板过保修期后，如可修复，可成本维修； |
| 关于售后 | 电子资料购买后向客服索取，仅提供百度云链接； |
| 关于售后 | 注：后续资料升级或新增可联系客服索要最新链接. |
| 关于发票 | 可提供 %1 普票和专票; |
| | 如需发票联系客服，请选择开票选项. |
| 关于发票 | 开票请提供开票信息及邮箱给客服； |
| 关于发票 | 发票一般确认收货两个工作日开出发到邮箱. |
| 关于发货 | 5 点前下单当天发货，5 点或节假日顺延到工作日. |
## 资料清单列表
| 参数项 | 参数值 |
| -------- | ----------------------------------------- |
| 1、 | 系统固件文件 |
| 2、 | 开发软件(VIVADO2018.3 及驱动，license） |
| 3、 | 开箱测试和使用教程 |
| 4、 | 配套例程工程（裸机工程/gnuradio 等） |
| 5、 | 硬件原理图（PDF），芯片手册等 |
| 6、 | PCB 接口 CAD 文件 |
| 7、 | Linux 镜像及相关工具等 |
## 教程/例程分类列表清单
| 参数项 | 参数值 |
| -------------- | -------------------------------------------- |
| 差异说明 | 00 与官方差异说明.PDF |
| 快速测试 | 01 快速测试及使用指南.PDF |
| 软件安装 | 02 开发软件 VIVADO2018 和 LICENSE 安装.PDF |
| 裸机驱动学习 | 03AD936x 裸机驱动时序讲解及例程.PDF |
| 软件安装 | 04ubuntu18.4 虚拟机的安装.PDF |
| 软件无线电 | 05ubuntu 安装和使用 GNURadio.PD |
