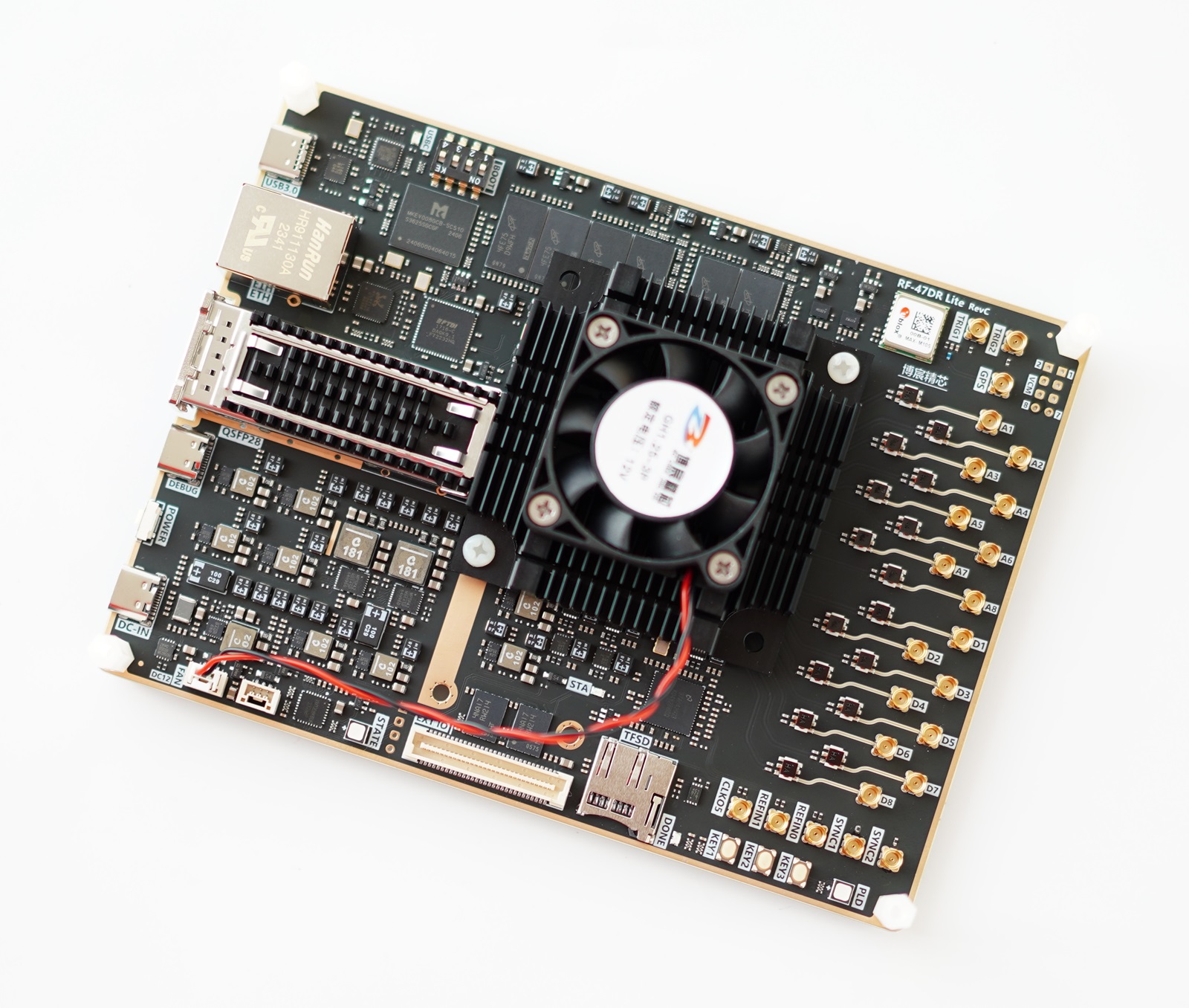

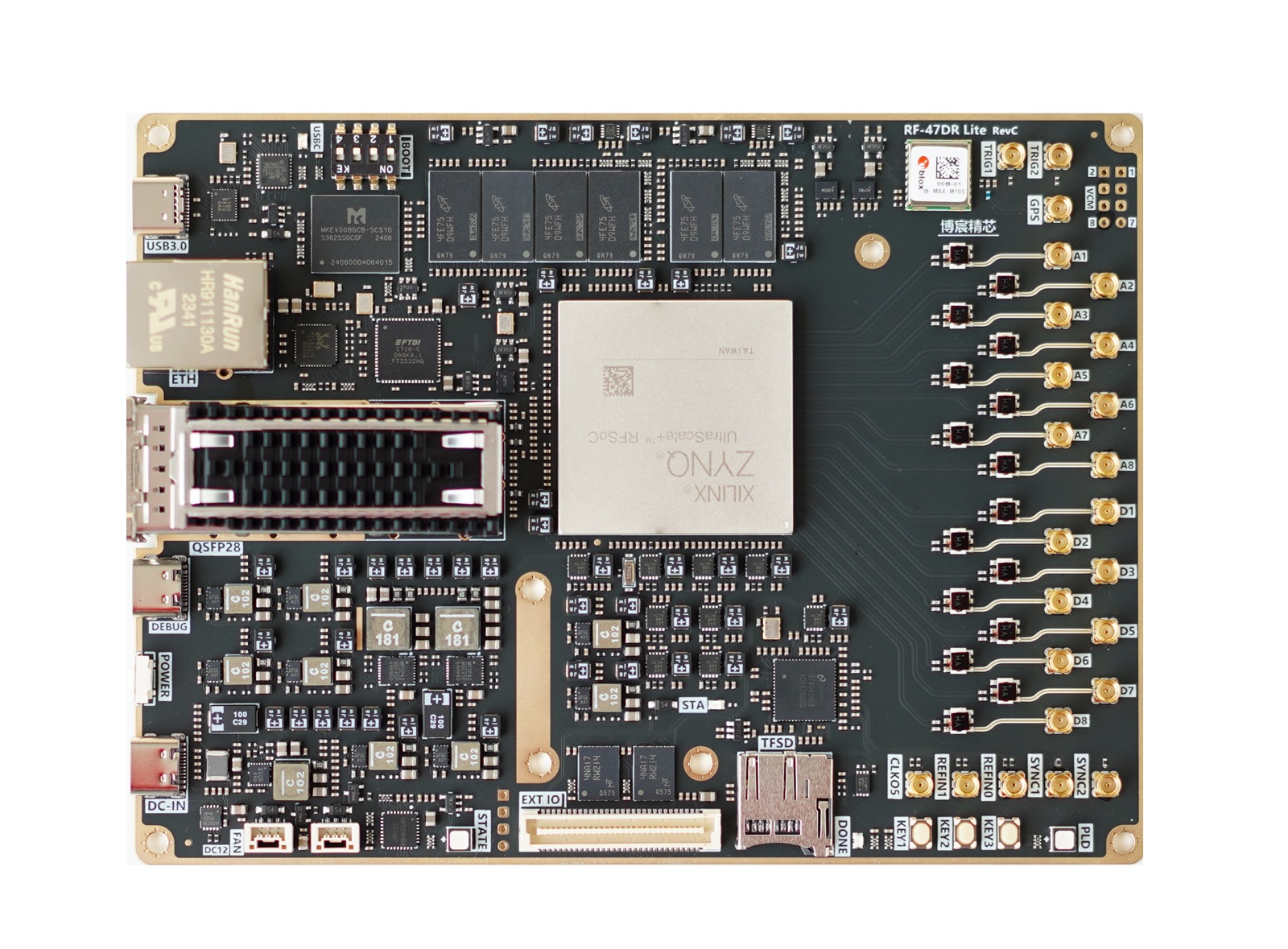

# RF-47DR-Lite\_RevDE参数表及发货资料清单
## 主芯片参数资源
插入到表格
查看详情
| 项目 | 内容 |
| ------------------- | --------------------------------------------------------------------------------------- |
| 主芯片型号 | XCZU47DR-FFVE1156-2-i |
| 时钟推荐最大速度 | PLL/MMCM推荐最大775M |
| PS应用处理器型号 | 四核 ARM cortex-A53 1333Mhz主频 |
| PS实时处理器型号 | 双核 ARM cortex-R5 533Mhz主频 |
| DDR规格型号 | DDR4,型号MT40A512M16LY-075:E PS端,4GB容量，64位宽，2400M PL端，2GB容量，32位宽，2666M |
| 逻辑单元（LC） | 930300 |
| 查找表（LUT） | 425280 |
| DSP单元乘法器 | 4272个 |
| 触发器(FlipFlops) | 850560 |
| Block Ram | 38M Byte |
| Ultra Ram | 22.5M Byte |
| GTY(32.5G) | 8个 |
| 器件温度范围 | -40 -85℃ |
| 速度等级 | -2 |
| 芯片等级 | 工业级 |

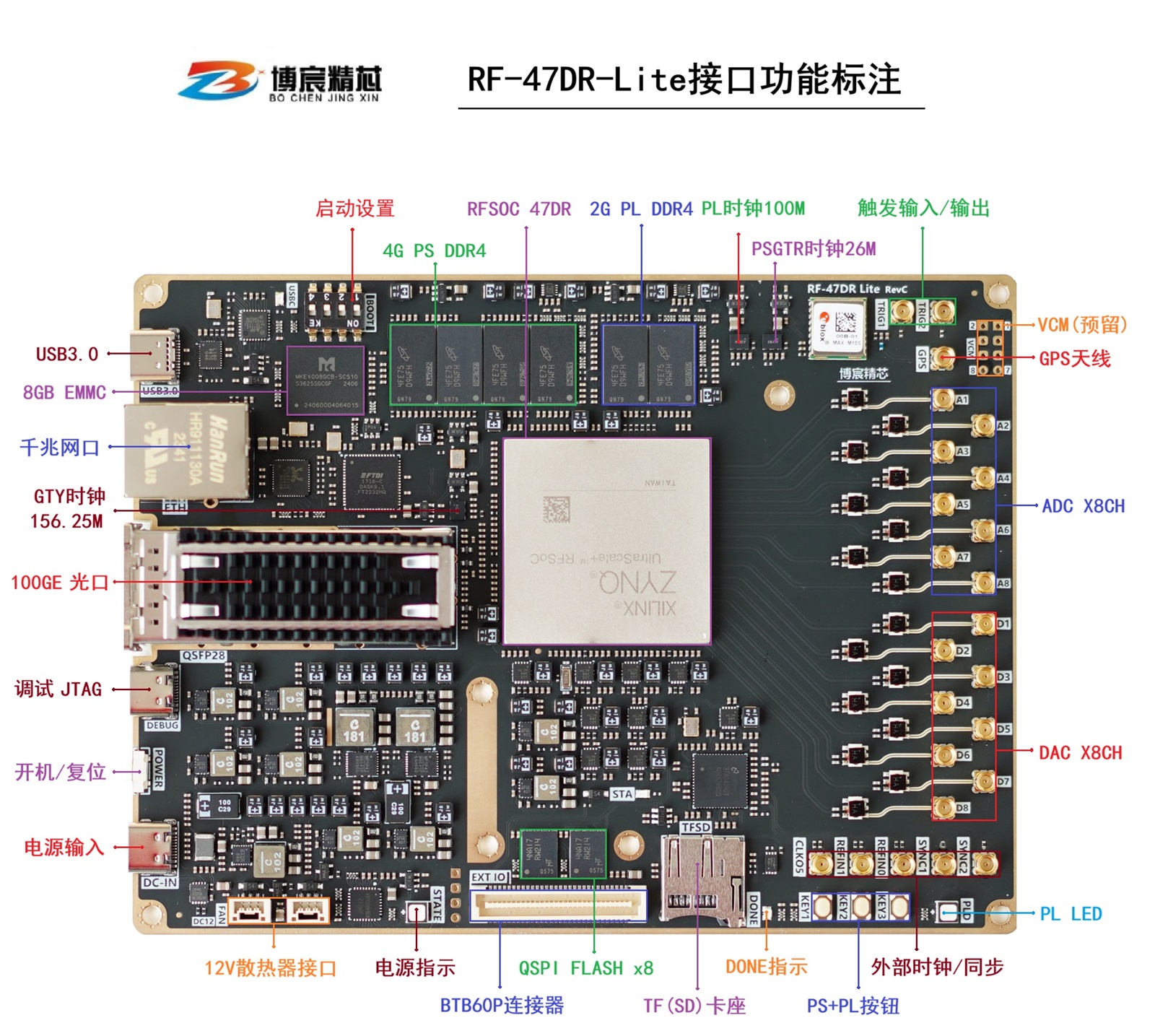

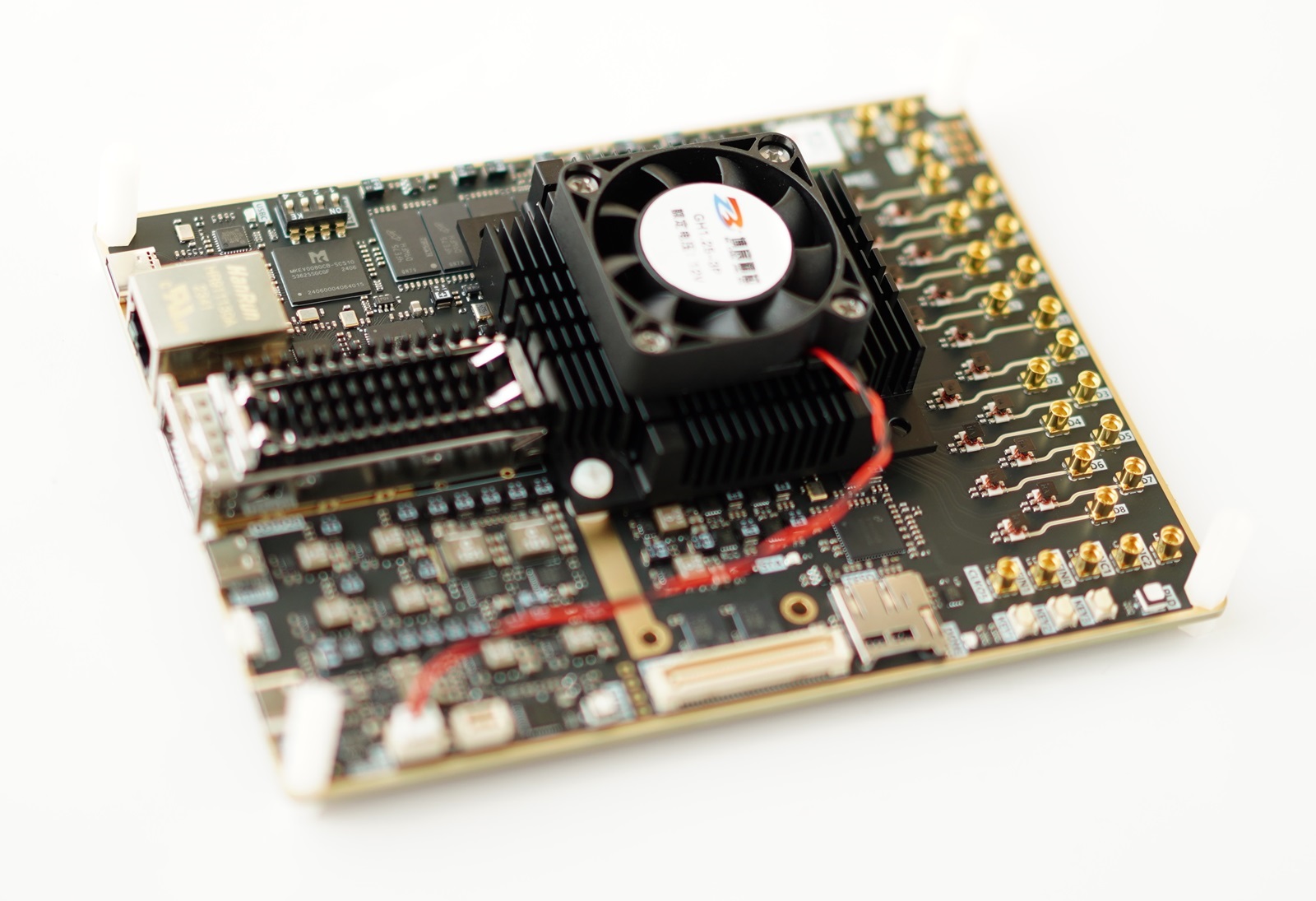

## RF-47DR-Lite功能接口描述
| 项目 | 内容 |
| ---------------------------------- | ---------------------------------------------------------------------- |
| 开发板供电 | 通过专用DC5.5圆口供电，9-12V DC-IN接口; USB type-c不做供电 |
| 开发板时钟 | 33.33M（PS），100M(PL)，26M(PS GTR),156.25M（GTY） |
| 以太网 | 千兆RTL8211E,PS GEM3 |
| USB接口 | USB3.0 SLAVE，支持USB3.0虚拟网口 |
| 调试器DEBUG | 板载UART+JTAG（FTDI方案）支持ARM和FPGA开发 |
| 光口 | 一个QSFP28的100GE光口，最大线速率28Gbps |
| EEPROM | 一个FM24C02的EEPROM，连接到PS |
| SD卡槽 | PS的SD1，2.0接口，可启动 |
| EMMC存储器 | PS的SD0，容量32 |
| LED和按钮 | 开关机/复位，PS/PL按钮/PL LED 电源状态指示/DONE指示，USB指示等 |
| 启动设置开关 | 一个用于启动设置的BOOT拨码开关 一个启动模式/JTAG模式开关 |
| 板载FLASH | 128M字节，两颗镁光颗粒 |
| 散热器接口 | 两个12V散热器接口，GH1.25-3P型号端子 |
| 扩展IO口 | 引出20个3.3V单端TTL（16个）； 2lane PS GTR;4lane GTY 连接器使用60P的 |
| 创客版和高性能版目前硬件设计一致 | |
## 射频部分功能接口参数
| 项目 | 内容 |
| -------------- | -------------------------------------------- |
| ADC数量 | 8路ADC，最大采样率5Gbps |
| DAC数量 | 8路DAC，最大采样率9.85Gbps |
| 射频范围 | 10M-6Ghz |

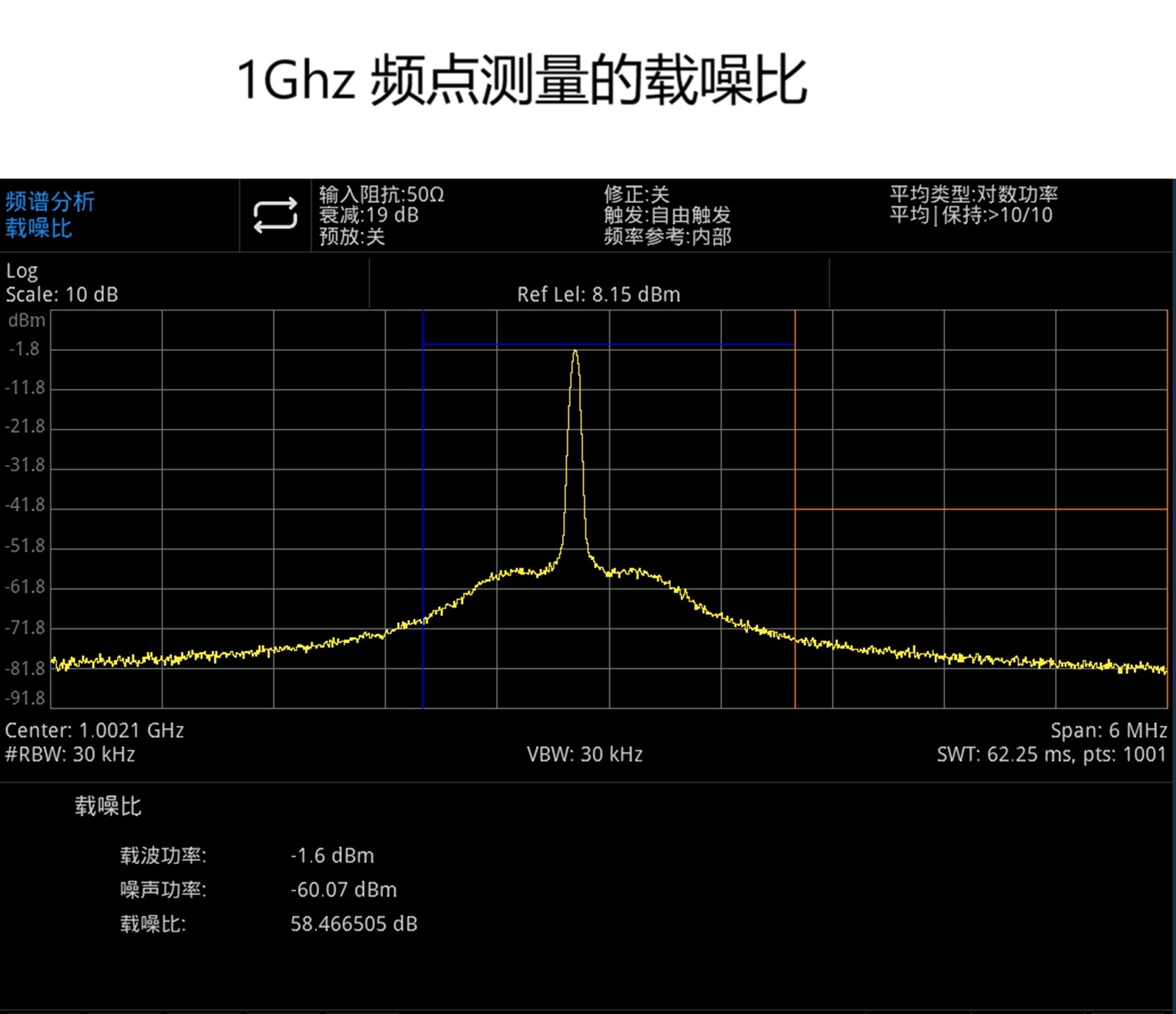

| 信噪比 | 1Ghz下实测>55db(平均优于56db) |

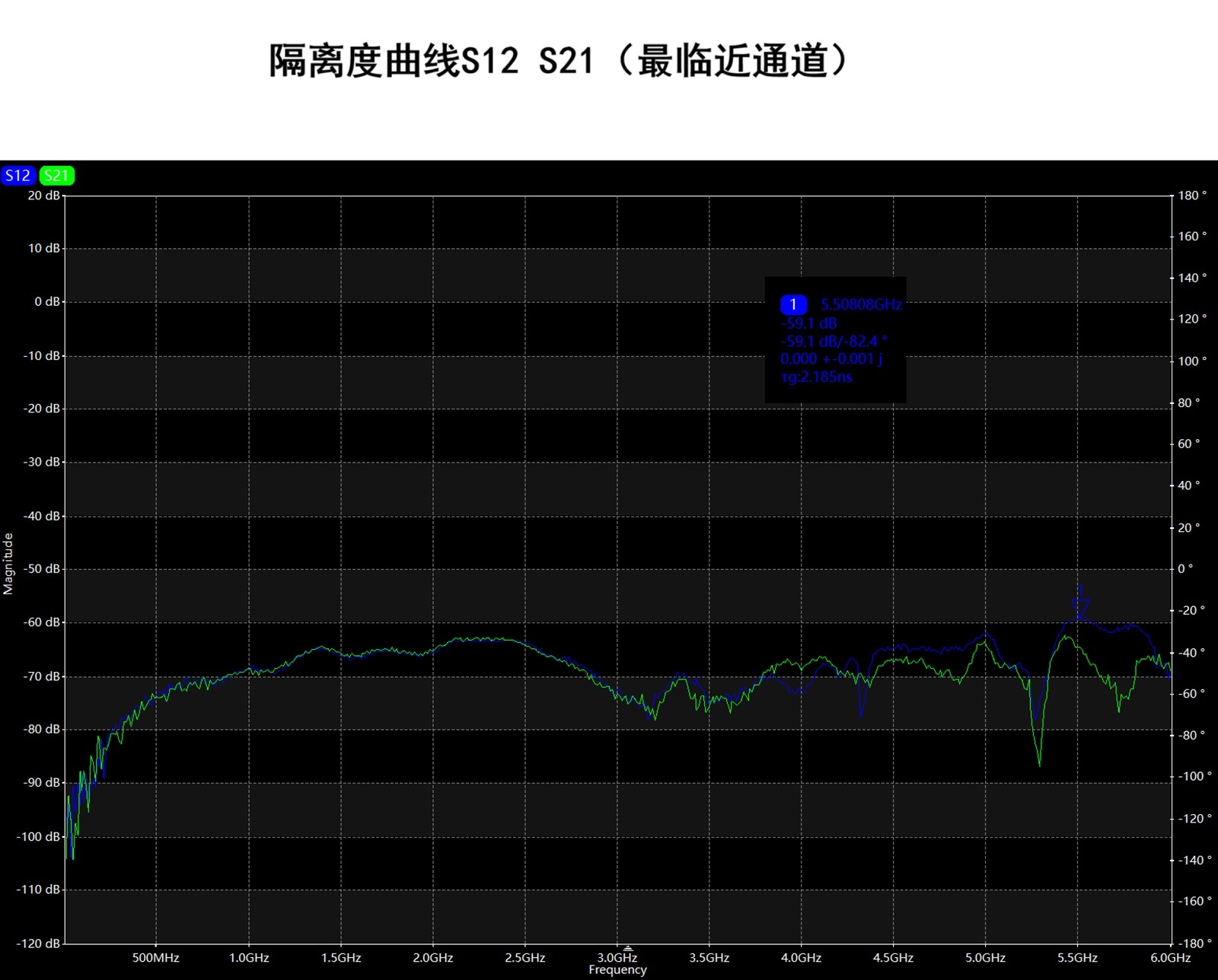

| 隔离度 | 约-65db |

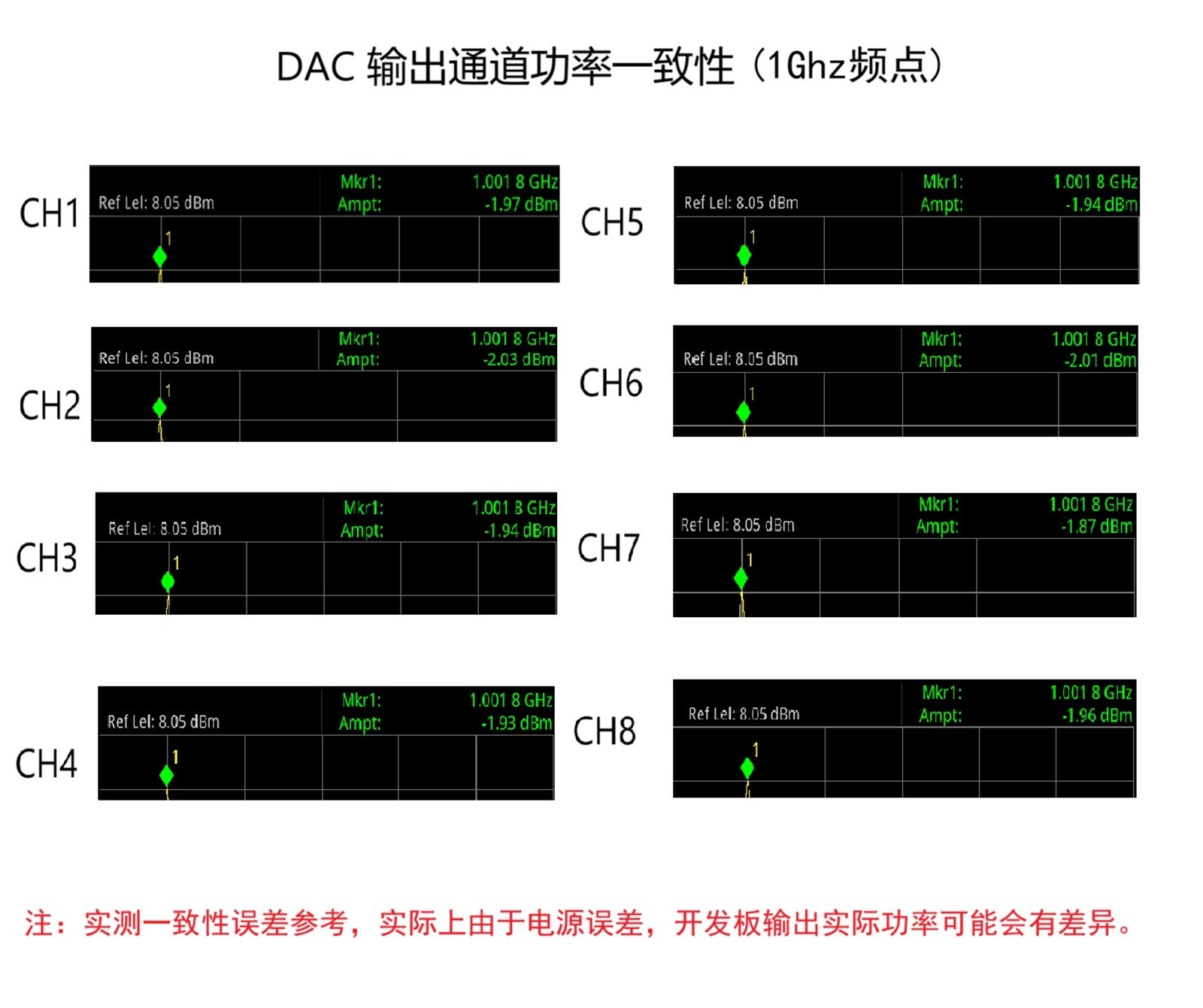

| 通道一致性 | 1G频率下实测平均误差0.3dbm范围，低于0.5dbm |
| 射频连接器 | MMCX母座，需配合MMCX公头，其它接口须转接线 |
| 射频耦合模式 | AC交流耦合模式，预留ADC VCOM输出 |
| 阻抗控制 | RFSOC到巴伦差分100欧姆，巴伦到MMCX单端50Ω |
## 发货及售后和发票说明
### 开发板发货清单
1. RF-47DR-Lite开发板 x1块
2. TYPE-C数据线 X2根（一根2.0一根3.0）
3. 普通亚克力X1
4. 散热器
5. 散热器底座
6. 配套的尼龙螺丝螺柱等
7. 12V/3A电源 X1
8. MMCX射频线X8
9. 百度云电子网盘资料链接 X1
### 关于售后
* 开发板1年保修，人为损坏如能修复可付成本费维修； ZYNQ主芯片为易损品不在保修范围请悉知； 开发板过保修期后，如可修复，可成本维修。
* 电子资料购买后向客服索取，仅提供百度云链接；
* 注：后续资料升级或新增可联系客服索要最新链接。
### 关于发票
* 可提供普票和专票，具体联系客服咨询。
* 开票请提供开票信息及邮箱给客服；
* 发票一般确认收货两个工作日开出发到邮箱。
### 关于发货
* 按照合同约定时效内发货
## 资料清单列表
资料清单涵盖：

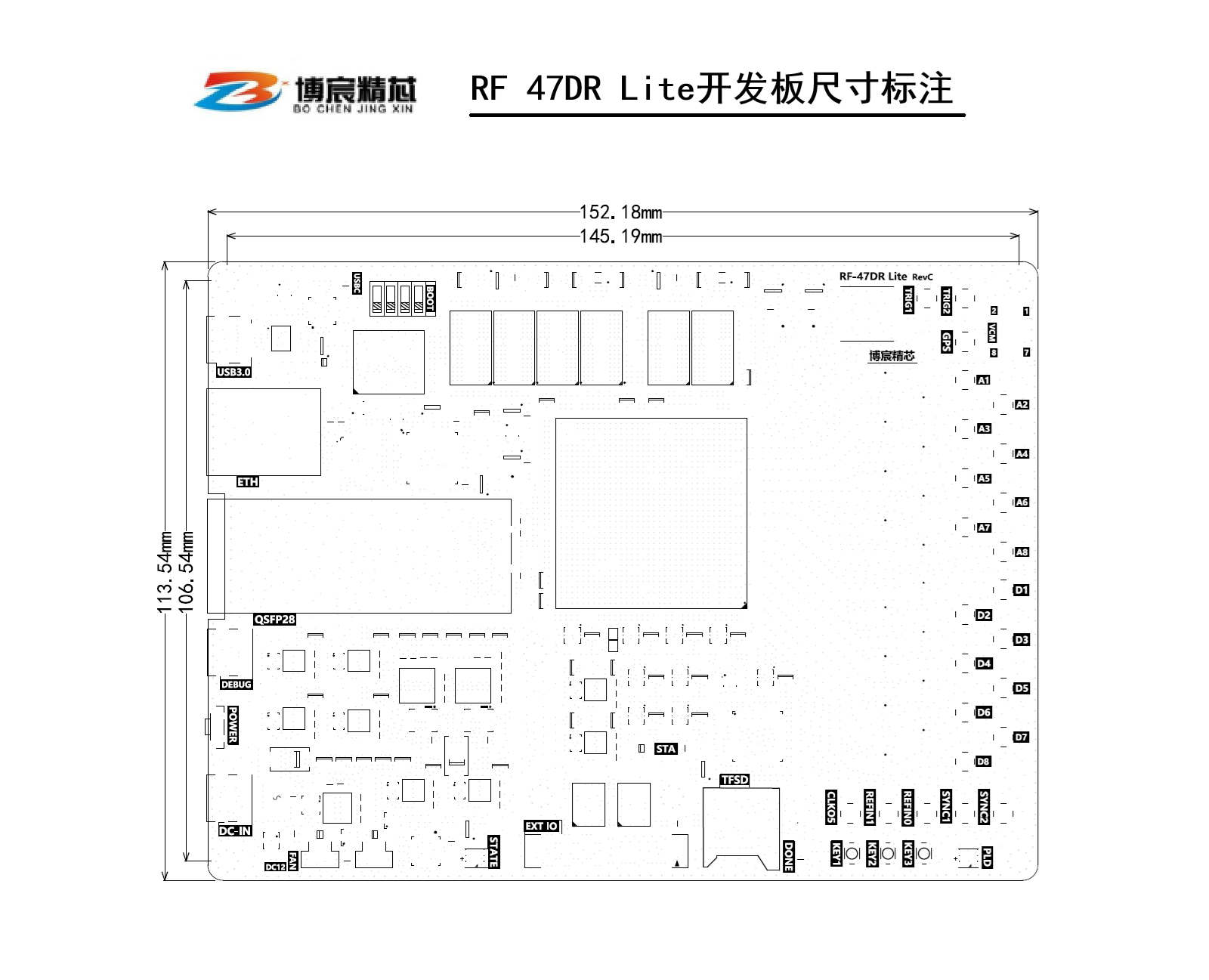

1. 硬件原理图（PDF）及板框亚克力CAD文件
2. 芯片手册/官方参考手册
3. 开发软件(VIVADO2022.2)及驱动，license
4. 教程文档/快速测试手册/硬件手册
5. 相关例程，FPGA/ARM/Petalinux/ADC DAC
6. 相关工具软件及linux包等
## 教程/例程分类列表清单
* **硬件手册**：01RF\_47DR\_Lite硬件参考手册.pdf
* **快速测试**：02RF-47DR-Lite快速测试使用指南.pdf
* **软件安装**：03Windows的VIVADO及驱动安装.pdf
* **软件开发流程**：04VIVADO新建工程流程和软件介绍.pdf
* **软件安装**：06ubuntu的petalinux安装.pdf
* **FPGA开发流程**：07最简单的led流水灯.pdf
* **FPGA仿真学习**：08VIVADO仿真的使用之呼吸灯.pdf
* **FPGA在线调试ILA**：09在线调试之进阶MARK\_DEBUG.pdf
* **光口使用测试**：10光口开发之Ibert眼图及光通信测试.pdf
* **ARM Helloword**：11PS处理器配置及之helloword打印.pdf
* **ARM RTOS/VITIS例子**：12使用我们的PS处理器运行RTOS系统.pdf
* **Petalinux编译运行**：13petalinux的编译运行.pdf
* **petalinux USB3.0**：14使用USB3.0\_SLAVE设备读写测试.pdf
* **ADDA时钟配置**：15LMK04828时钟配置.pdf
* **RF ADC/DAC回环实验**：16RF\_Data\_Converter射频回环实验.pdf
* **工程功耗分析**：17RF\_47DR\_Lite主芯片功耗分析报告.pdf
* **DEMO实例**：
* AM调制解调
* ASK调制解调
* FM调制解调
* FSK调制解调
* QPSK调制解调
* 不定期新增......
