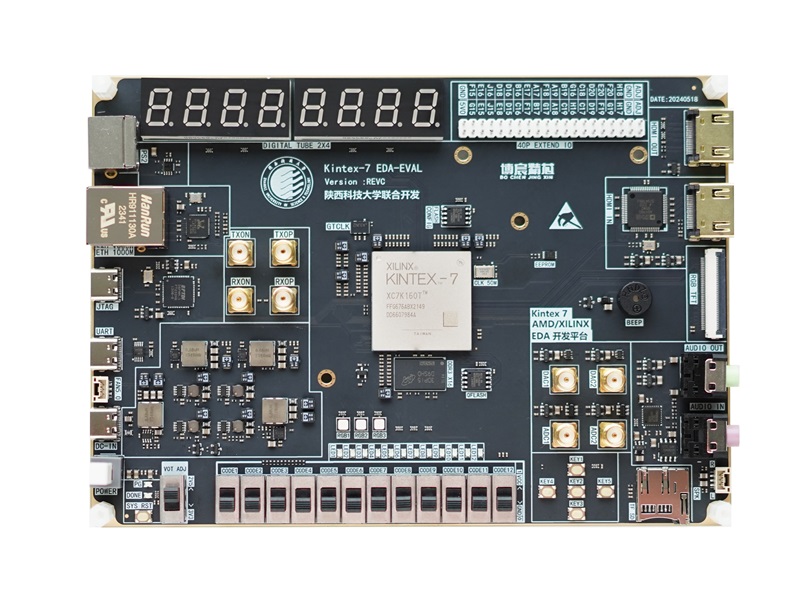

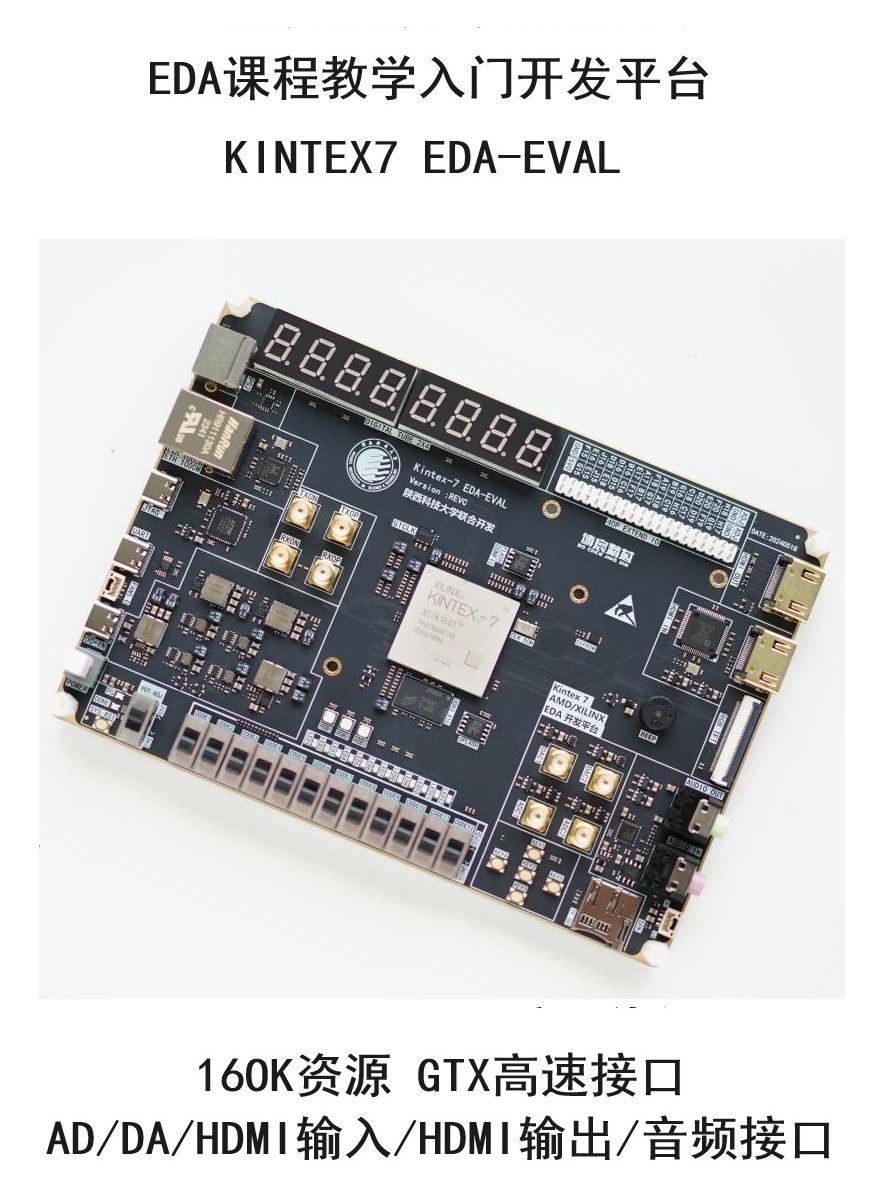

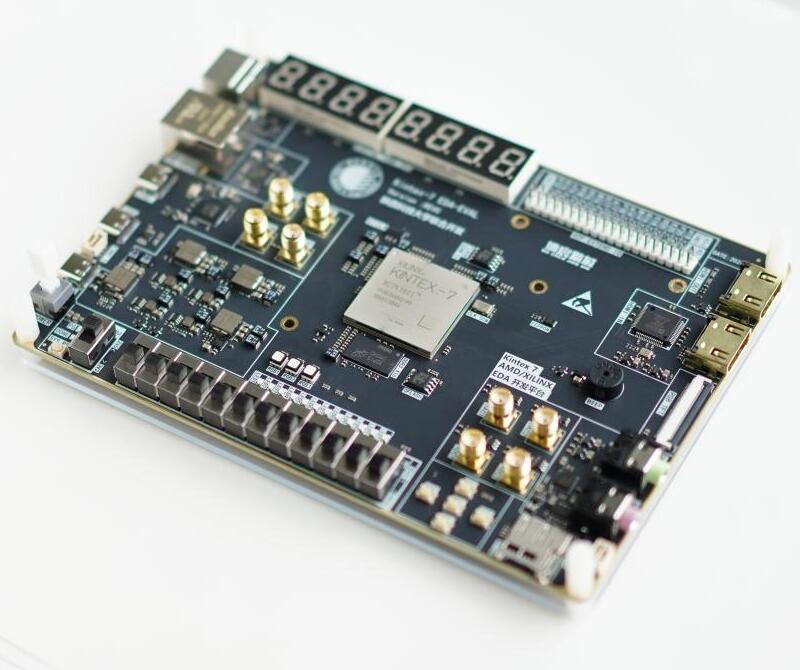

# K7EDA\_EVAL参数和发货清单
## 一、160T主芯片及内存主要参数规格
| 参数名称 | 参数值 |
| ------------------ | ----------------------------------------- |
| 主芯片型号 | XC7K160T-2FFG676I |
| 芯片等级 | 工业级 |
| 时钟推荐最大速度 | PLL/MMCM推荐最大709M |
| 板载DDR内存规格 | MT41K256M16TW-107,16位512MB(字节),1600M |
| 逻辑单元（LC） | 162240 |
| 查找表（LUT） | 25350 |
| 触发器(CLB) | 202800 |
| DSP Slices | 600个 |
| Block Ram | 11,700Kbit |
| 器件温度范围 | 工业级-40 -85℃ |
| 速度等级 | -2 |
| GTH数目 | 芯片8对GTX收发器 |
---
## 二、325T主芯片及内存主要参数规格
| 参数名称 | 参数值 |
| ------------------ | ------------------------------------------ |
| 主芯片型号 | XC7K325T-2FFG676I |
| 芯片等级 | 工业级 |
| 时钟推荐最大速度 | PLL/MMCM推荐最大709M |
| 板载DDR内存规格 | MT41K256M16TW-107,16位512MBy(字节),1600M |
| 逻辑单元（LC） | 326080 |
| 查找表（LUT） | 50950 |
| 触发器(CLB) | 407600 |
| DSP Slices | 840个 |
| Block Ram | 160,20Kbit |
| 器件温度范围 | 工业级-40 -85℃ |
| 速度等级 | -2 |
| GTH数目 | 芯片8对GTX收发器 |
---

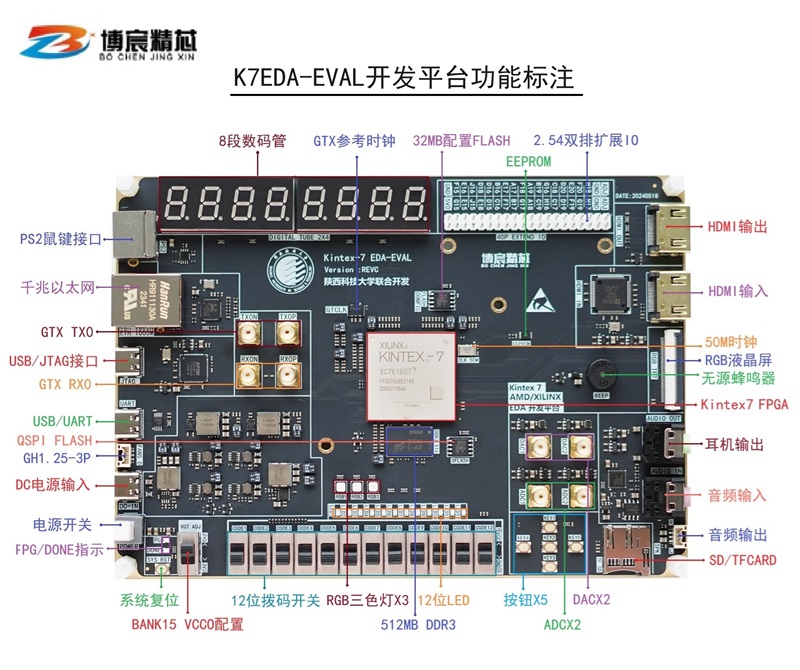

## 三、开发板功能接口参数说明
| 接口类型 | 参数说明 |
| ---------------- | --------------------------------------------------- |
| 时钟资源 | 50M/20PPM单端系统时钟；156.25M/20PPM的GTX参考时钟 |
| PS2接口 | 一个可用于PS2的计算机鼠标键盘设备接口 |
| 以太网 | 一个千兆RGMII,型号RTL8211E-VB |
| GTX高速接口 | 四个SMA接口引出一对GTX收发器的TX0以及RX0 |
| UART | 一个TYPE-C的USB转串口UART,CH340芯片 |
| JTAG下载调试器 | 一个TYPE-C的USB转JTAG，可以完成下载调试 |
| 配置存储器 | 一个32M的FLASH，用于启动配置FPGA的BIT |
| FLASH存储器 | 一个32M的FLASH，可用户编写FPGA代码访问 |
| LED灯 | PG/DONE指示灯，12个LED,三个RGB三色LED |
| 拨码开关 | 一个ADJ电源选择开关，12个数字量01输入开关 |
| 按钮 | 一个系统复位/重配按钮，5个FPGA输入按钮 |
| ADC接口 | 2路串行SPI接口独立ADC，最高1MSPS采样率 |
| DAC接口 | 2路串行SPI接口独立DAC，最高约1MSPS输出 |
| SD接口 | 一个TF卡槽的SD接口，支持TF卡，SDIO/SPI模式 |
| 音频接口 | 一个ADAU1761，支持耳机输入/输出/喇叭输出 |
| 蜂鸣器 | 一个无源蜂鸣器，可输出不同频率音频 |
| RGB液晶屏 | 一个40P-FPC0.5翻盖下接液晶RGB屏幕接口 |
| HDMI输入 | 一路HDMI输入，ADV7611芯片，最大支持1080P |
| HDMI输出 | 一路HDMI输出，FPGA的IO直连，最大超频支持1080P |
| EEPROM | 板载一个I2C接口的24C02 EEPROM |
| 数码管 | 2个四段共阴极数码管，红色 |
| 扩展IO插针 | 一个2.54间距40针双排扩展口，电压可配2.5V/3.3V |
> **注**：
>
> 1. 扩展IO排针位于BANK15，34个IO可单端使用，也可当做17对差分
> 2. 扩展IO可通过左下角VOT ADJ拨码开关配置2.5V/3.3V电压
> 3. 扩展IO如需使用差分，ADJ电压配置为2.5V，支持LVDS\_25
---
## 四、开发板供电和电源参数
| 参数名称 | 参数说明 |
| -------------- | --------------------------------------------- |
| 供电电源电压 | 9-12V标准，推荐电流2A，通过DC-IN供电 |
| 内核电源 | 内核1.0V/最大可提供12A电流 |
| 散热器接口 | 预留一个立式GH1.25 3P接口，5V风扇，可不安装 |
---
## 五、发货清单
| 序号 | 物品名称 |
| ------ | ----------------------------------------- |
| 1 | K7EDA\_EVAL开发板 x1块 |
| 2 | TYPE-C数据线 X2 |
| 3 | SMA内螺纹内针15CM线X2 |
| 4 | 白色尼龙螺柱螺丝一套（已安装在开发板） |

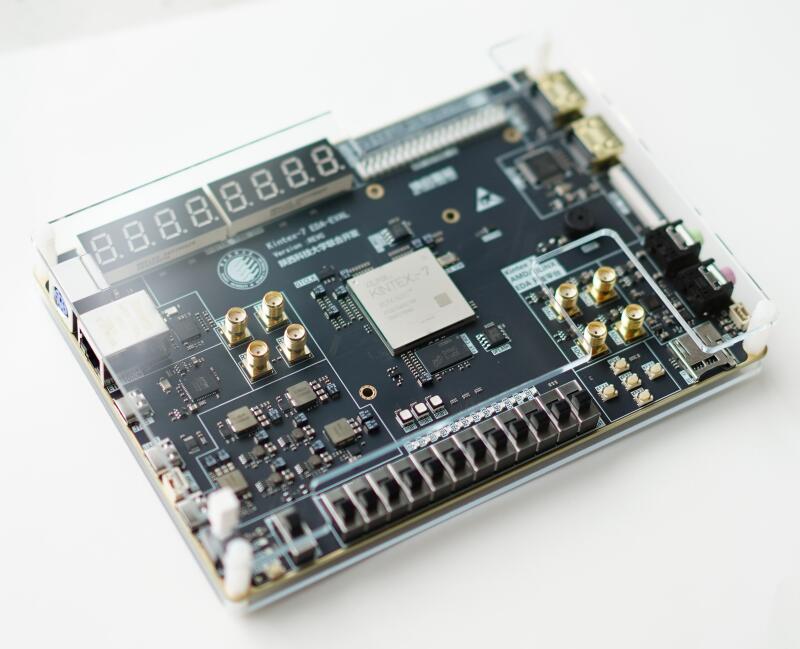

| 5 | 亚克力有机玻璃 X2（背面+正面，已安装） |
| 6 | 9V/2A TYPE-C接口电源 X1（仅用于开发板） |
---
## 六、售后服务说明
| 项目 | 说明 |
| ------------ | ------------------------------------------ |
| 保修期 | 开发板保修期为购买起1年保修 |
| 人为损坏 | 如能够修复，可付成本费维修 |
| 主芯片说明 | 由于主芯片为易损品，不在保修范围请悉知 |
| 超保维修 | 超出保修期后，可成本维修 |
| 电子资料 | 相关开发板电子资料购买后请向客服索取 |
| 资料升级 | 后续资料升级或新增请联系客服索要最新链接 |
---
## 七、发票与发货说明
### 关于发票
* 如需发票联系客服，请选择开票选项
* 开票请提供开票信息及邮箱给客服
* 发票一般确认收货两个工作日开出发到邮箱
### 关于发货
* 5点前下单当天发货，5点或节假日顺延第二天
---
## 八、文档/例程列表
### 文档资料
| 文档类型 | 文档名称 |
| ---------- | -------------------------------- |
| 硬件手册 | 00K7EDU\_EVAL开发平台硬件手册 |
| 软件安装 | 01windows的VIVADO及驱动安装 |
| 使用指南 | 02开发板开箱测试和使用指南 |
| 软件使用 | 03VIVADO新建工程流程和软件介绍 |
| 开发流程 | 04从流水灯入门开发流程 |
| 仿真学习 | 05VIVADO仿真的使用之呼吸灯 |
| 程序烧写 | 06FPGA启动的MCS文件FLASH烧写 |
| 在线调试 | 07在线调试MARK\_DEBUG |
### 例程列表
| 例程序号 | 例程名称 |
| ---------- | ---------------------------- |
| 例程01 | 00led\_stream |
| 例程02 | 01led\_counter |
| 例程03 | 02slid\_led |
| 例程04 | 03decoder\_38 |
| 例程05 | 04led\_breath |
| 例程06 | 05led\_key |
| 例程07 | 06led\_rgb |
| 例程08 | 07encoder\_83 |
| 例程09 | 08tube\_display |
| 例程10 | 09tube\_counter |
| 例程11 | 10i2c\_eeprom |
| 例程12 | 11uart\_loop |
| 例程13 | 12beep |
| 例程14 | 13ps2\_keyboard |
| 例程15 | 14beep\_music |
| 例程16 | 15keyboard\_tube |
| 例程17 | 16hdmi\_720p\_out |
| 例程18 | 17hdmi\_1080p\_out |
| 例程19 | 18hdmi\_input |
| 例程20 | 19hdmi\_loop720P |
| 例程21 | 20rgb\_lcd\_color |
| 例程22 | 21adc\_s7476 |
| 例程23 | 22dac\_7311 |
| 例程24 | 23dac\_adc\_loop |
| 例程25 | 24tfcard\_read\_write |
| 例程26 | 25eth\_mido\_link |
| 例程27 | 26eth\_catch\_rxframe |
| 例程28 | 27eth\_udp\_loop |
| 例程29 | 28ddr3\_cmd\_readwrite |
| 例程30 | 29ddr3\_axi\_readwrite |
| 例程31 | 30gtx\_Ibert\_1G |
| 例程32 | 31gtx\_Ibert\_10G |
| 例程33 | 32gtx1G\_data\_loop |
| 例程34 | 33gtx10G\_data\_loop |
| 例程35 | 34microblaze\_helloword |
| 例程36 | 35microblaze\_uart\_printf |
| 例程37 | 36microblaze\_audio |
| 例程38 | 38ram\_read\_write |
| 例程39 | 39single\_to\_diff |
---
## 九、资料目录清单
| 序号 | 资料内容 |
| ------ | --------------------------------- |
| 1 | 资料索引表格清单 |
| 2 | 文档和例程/硬件手册 |
| 3 | 开发软件(VIVADO2020.1)及license |
| 4 | 串口助手、JTAG/串口等驱动 |
| 5 | 引脚对应绑定关系表格 |
| 6 | 硬件原理图（PDF），芯片手册等 |
| 7 | PCB接口CAD文件/保护板CAD文件 |
| 8 | 扩展接口走线等长延迟信息 |
| 9 | 常用功能约束文件 |
---
## 总结
该表格是一份完整的**K7EDA\_EVAL开发板技术文档**，包含以下主要内容：
1. **芯片规格**：提供160T和325T两种型号的FPGA芯片详细参数对比
2. **接口资源**：详细列出开发板的各类接口（以太网、HDMI、ADC/DAC、音频等）
3. **电源参数**：供电规格和内核电源参数
4. **发货清单**：随板附带的配件清单
5. **售后政策**：保修期、维修政策、发票和发货说明
6. **配套资料**：包含39个例程和完整的开发文档体系
这是一份面向FPGA开发者的完整产品技术文档，涵盖了从硬件参数到软件例程的全方位信息。
