产品详情
* ### 主芯片参数资源
| 主芯片参数资源 | 具体内容 |
| ------------------- | -------------------------------------------------------------- |
| 主芯片型号 | XCVU13P-FHGA2104-2-i |
| 时钟推荐最大速度 | PLL/MMCM 推荐最大 775M |
| DDR 规格型号 | DDR4,型号 MT40A512M16LY-083:E PS 端,4GB 容量，64 位宽，2666M |
| 逻辑单元（LC） | 3780K |
| 查找表（LUT） | 1728K |
| DSP 单元乘法器 | 12288 个 |
| 触发器(FlipFlops) | 3456K |
| Block Ram | 94.5Mbit |
| Ultra Ram | 360Mbit |
| GTY(32.75G) | 针对本型号 52 个 |
| 器件温度范围 | -40 -85℃ |
| 速度等级 | -2 |
| 芯片等级 | 工业级 |

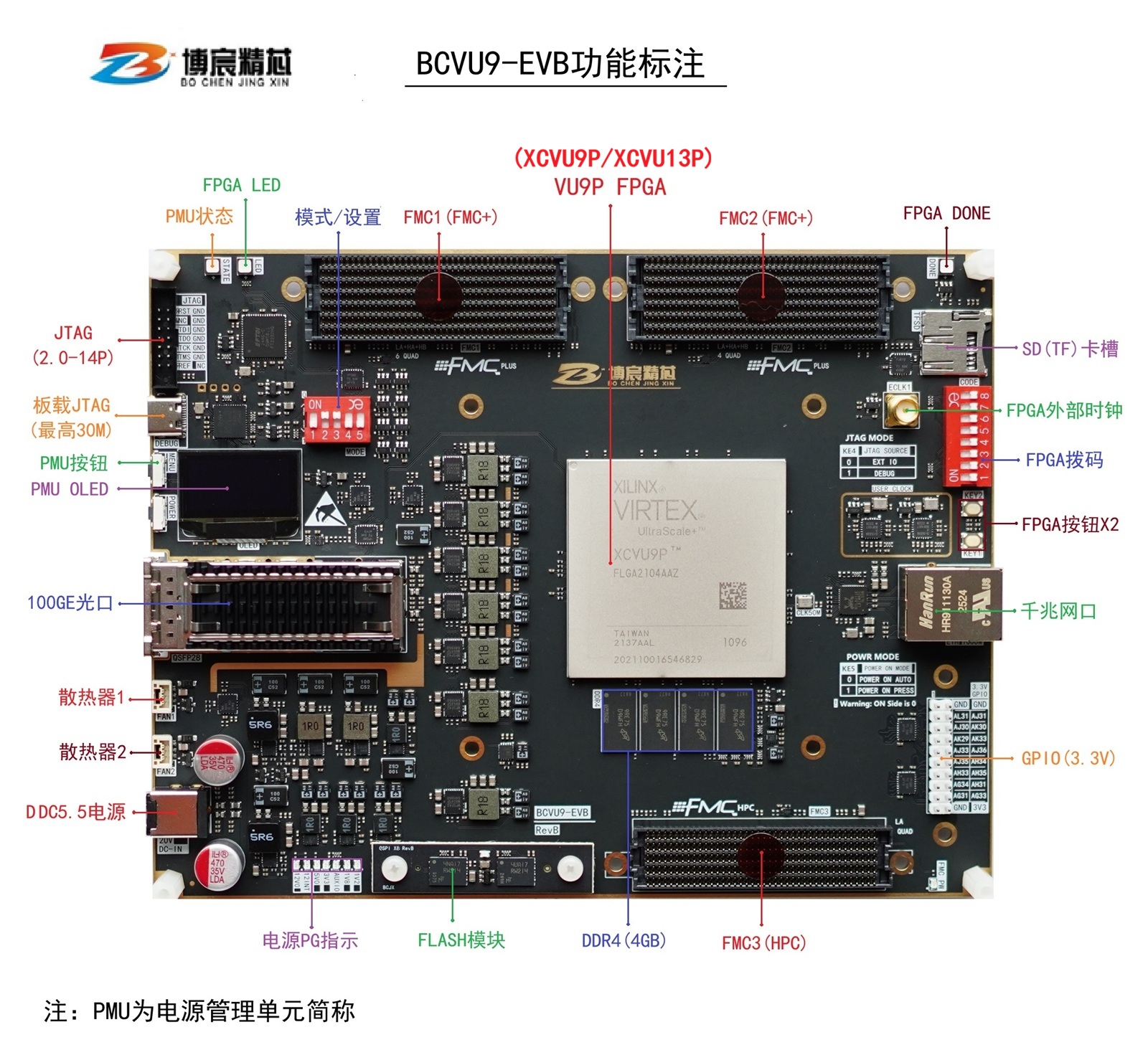

### BCVU9-EVB 功能接口描述
| 功能接口 | 具体描述 |
| -------------- | ----------------------------------------------------------------------- |
| 开发板供电 | 通过专用 |
| 开发板时钟 | 25M |
| 以太网 | 千兆 |
| 调试器 DEBUG | 板载 |
| 光口 | 1 个 |
| SD 卡槽 | 一个 SD(TF 卡)自弹式卡槽 |
| LED 和按钮 | 开关机/复位，FPGA 按钮/FPGA LED 电源状态指示/DONE 指示，拨码开关输入 |
| 启动设置开关 | 启动 M[2:0]设置，启动模式，JTAG 调试接口设置 |
| 板载 FLASH | 128M |
| 散热器接口 | 两个 12V 散热器接口 |
| 电源监控 | 开发板具备监控电源电压电流功能 板载 PMU 支持采集显示所有 DC DC 的电源 |
| 扩展 IO 口 | 引出 BANK65 及 BANK0 与启动配置相关所有引脚; 连接器使用 60P 的 |
| FMC 接口 | FMC+(FMC1)，LA+HA+HB+ |
### 发货及售后和发票说明
#### 开发板发货清单
1. BCVU13\_EVB 开发板 X1 块
2. TYPE-C 数据线 X2 根
3. 防静电亚克力 X2
4. 散热器 X1
5. 配套的尼龙螺丝螺柱等
6. 19V/6.32A 电源 X1
7. 百度云电子网盘资料链接或资料优盘 X1
8. 收纳箱 X1
#### 关于售后
* 开发板 1 年保修，人为损坏如能修复可付成本费维修；FPGA 主芯片为易损品不在保修范围请悉知；开发板过保修期后，如可修复，可成本维修。
* 电子资料购买后向客服索取，仅提供百度云链接；注：后续资料升级或新增可联系客服索要最新链接。
#### 关于发票
* 可提供普票和专票，具体联系咨询。
* 开票请提供开票信息及邮箱；发票一般确认收货两个工作日开出发到邮箱。
#### 关于发货
* 按照合同约定时效内发货
### 资料清单列表
| 序号 | 资料内容 |
| ------ | --------------------------------------- |
| 1 | 完整原理图 |
| 2 | 芯片手册/官方参考手册/信号管脚列表 |
| 3 | 开发软件(VIVADO2020.1)及驱动，license |
| 4 | 教程文档/快速测试手册/硬件手册 |
| 7 | 相关例程，FPGA/Microblaze 软核等 |
| 8 | 相关工具软件 |
### 教程/例程分类列表清单
| 分类 | 文档名称 |
| -------------- | --------------------------------------------------------- |
| 快速测试 | 01BCVU9\_EVB 快速测试使用指南.pdf |
| 硬件手册 | 02BCVU9\_EVB 硬件参考手册.pdf |
| 开发工具安装 | 03windows 的 VIVADO 及驱动安装.pdf |
| 开发流程介绍 | 04VIVADO 新建工程流程和软件介绍.pdf |
| FPGA 开发 | 05FPGA 开发之运行一个简单的流水灯.pdf |
| FPGA 开发 | 06SI5338 时钟芯片配置.pdf |
| FPGA 开发 | 07AXI 总线协议学习.pdf |
| FPGA 开发 | 08DDR4 使用 AXI 总线接口读写.pdf |
| FPGA 开发 | 09 网口通信之初识以太网接口以及 PHY 基本时序.pdf |
| FPGA 开发 | 10 高速收发器光通信接口的 IBERT 眼图测试.pdf |
| FPGA 开发 | 11 高速收发器之光纤通信.pdf |
| 测试 | FMC1 连接器 HPC X8 眼图 ibert 测试 |
| 测试 | FMC2 连接器 HPC X8 眼图 ibert 测试 |
| 测试 | FMC3 连接器 HPC X8 眼图 ibert 测试 |
| 测试 | FMC1 连接器 HPC LA+HA+HB+I2C 回环 IO 测试（Microblaze） |
| 测试 | FMC2 连接器 HPC LA+HA+HB+I2C 回环 IO 测试（Microblaze） |
| 测试 | FMC3 连接器 HPC LA+I2C 回环 IO 测试（Microblaze） |
