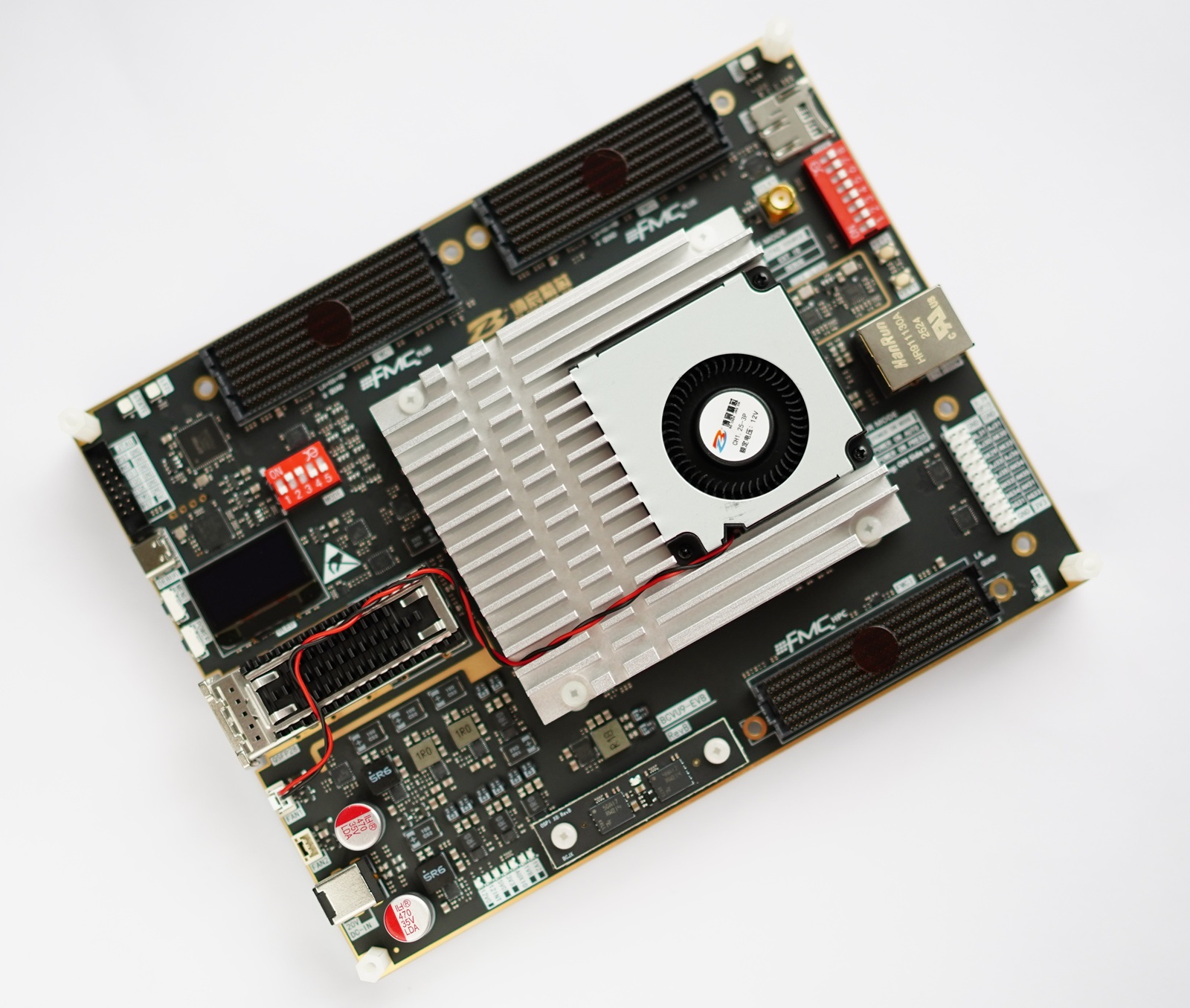

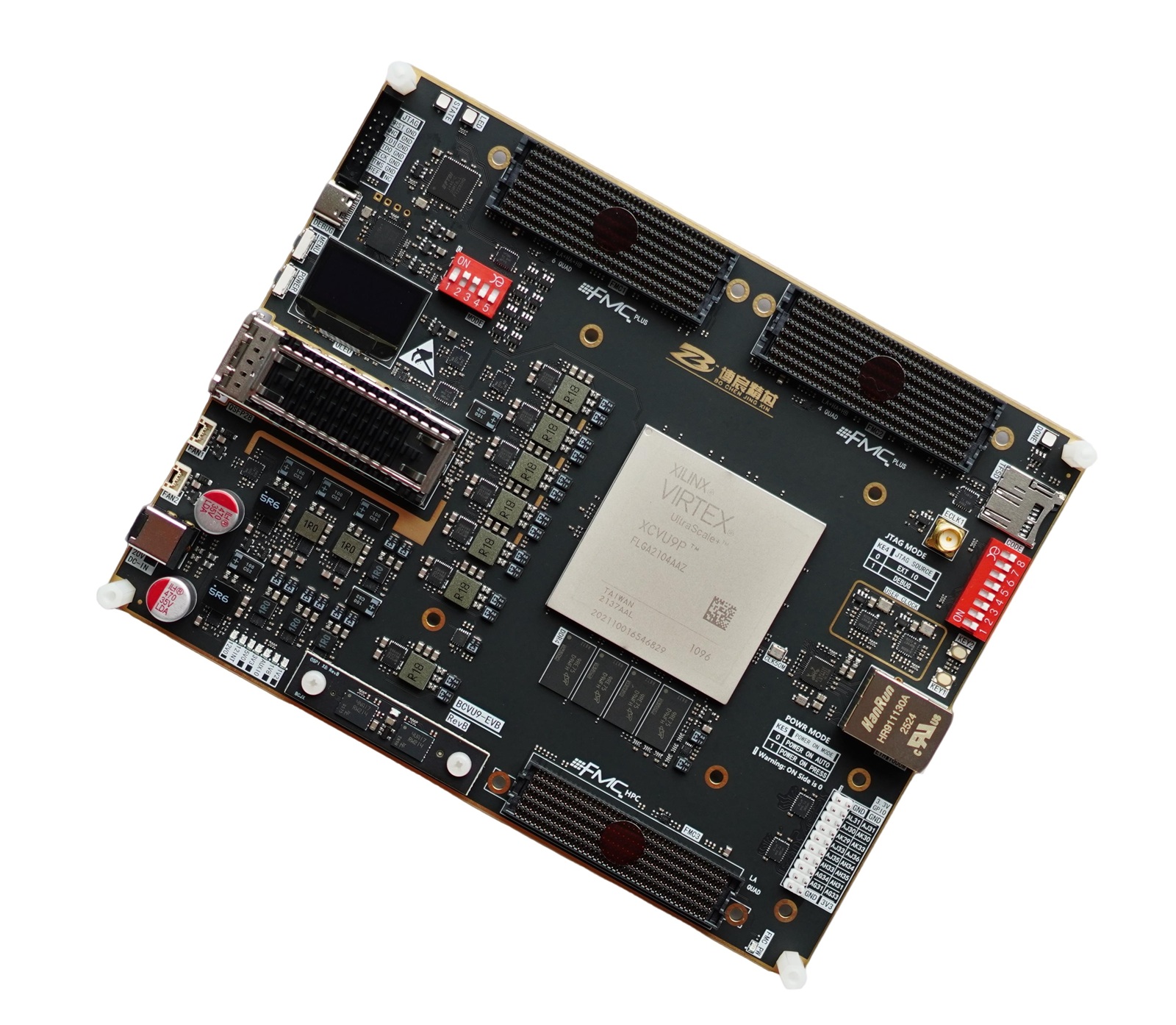

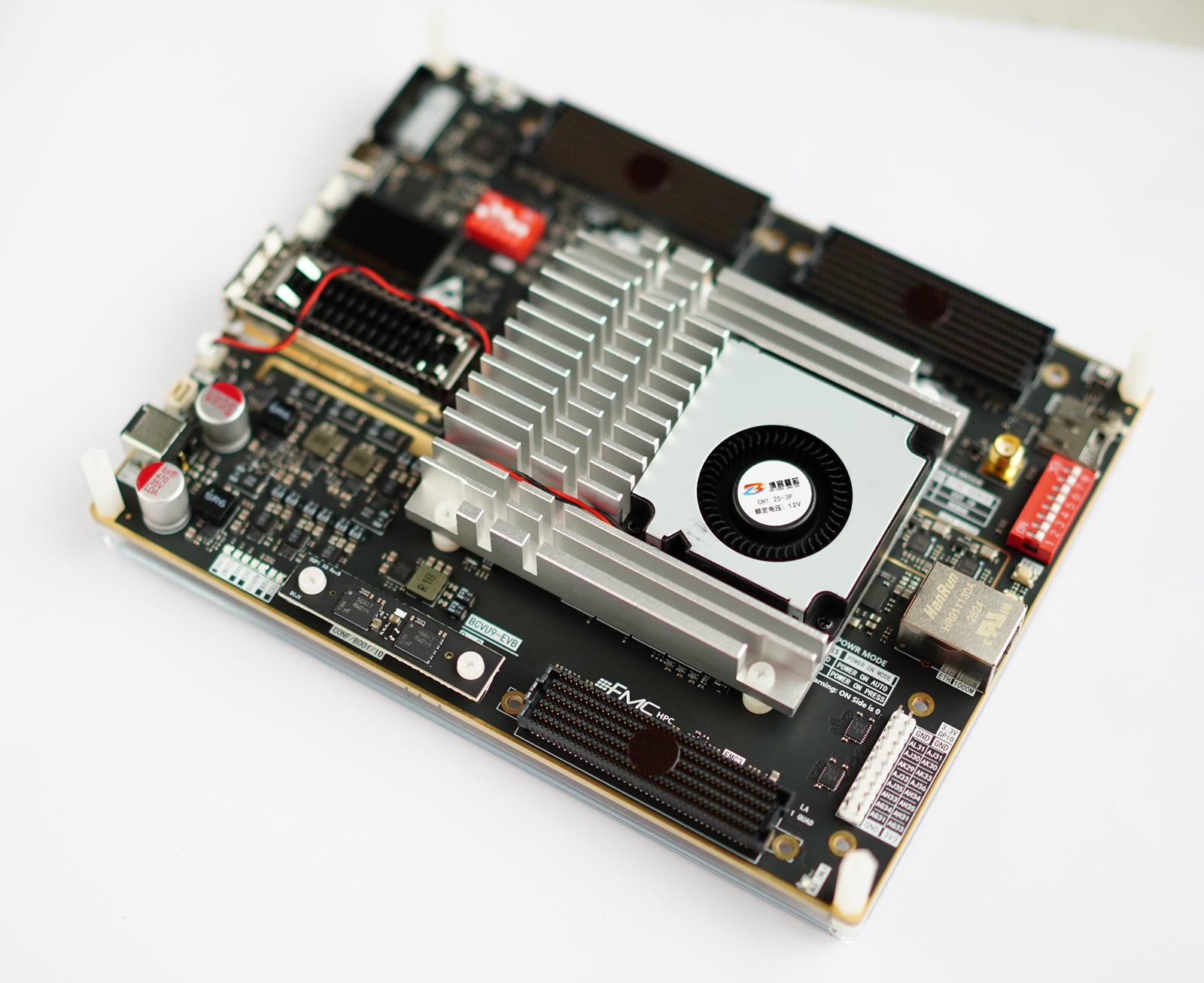

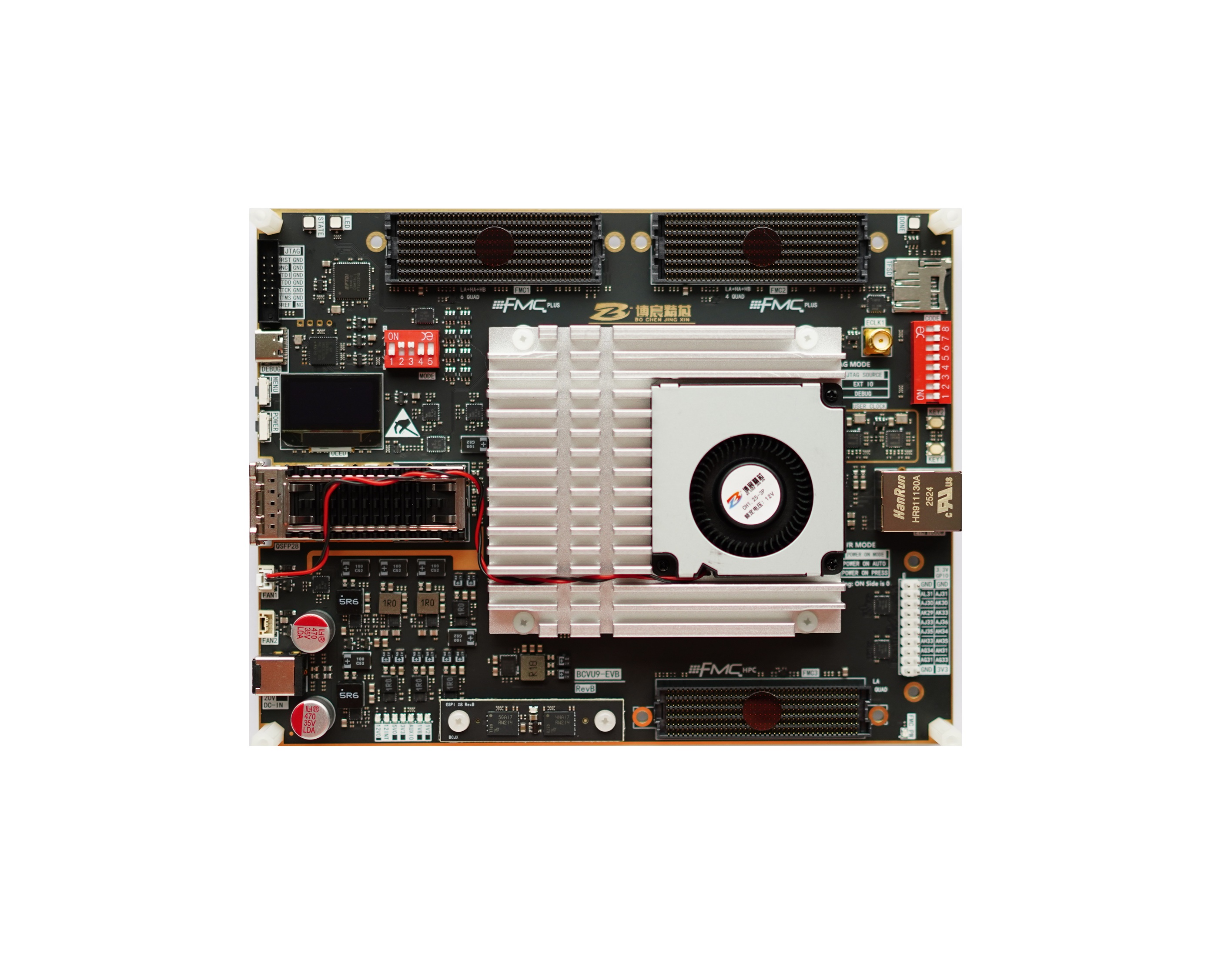

BCVU13-EVB芯片验证平台

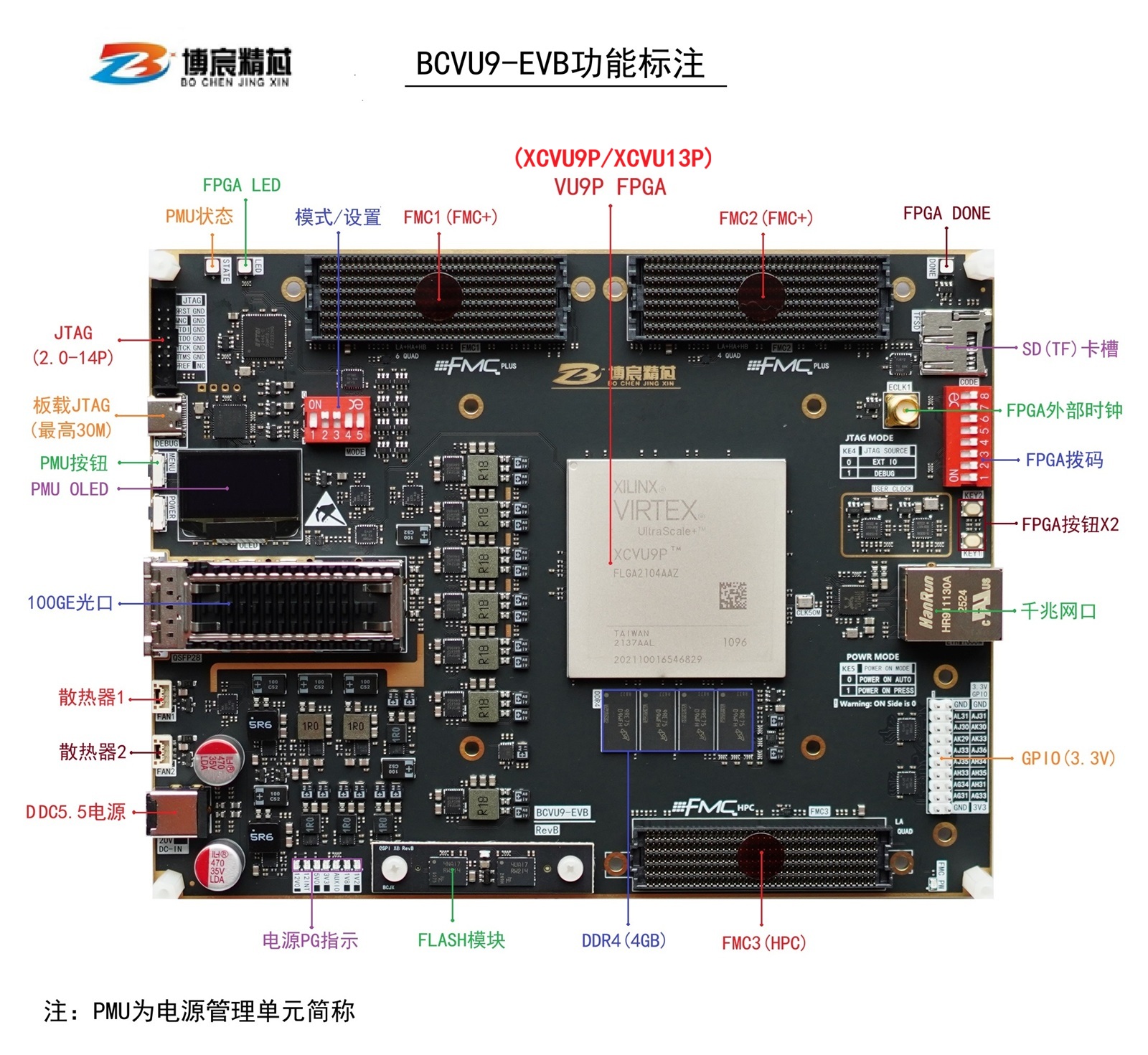

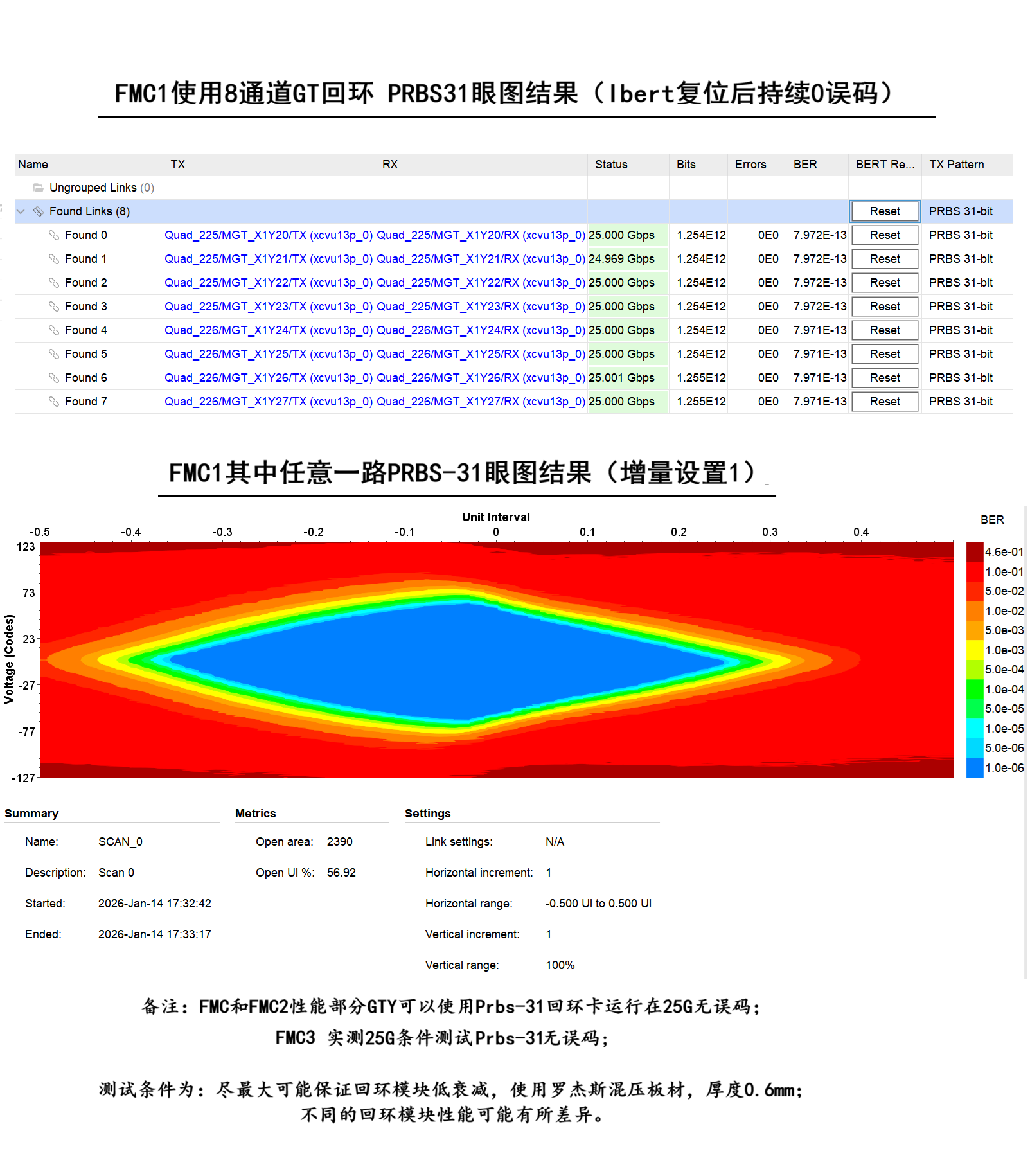

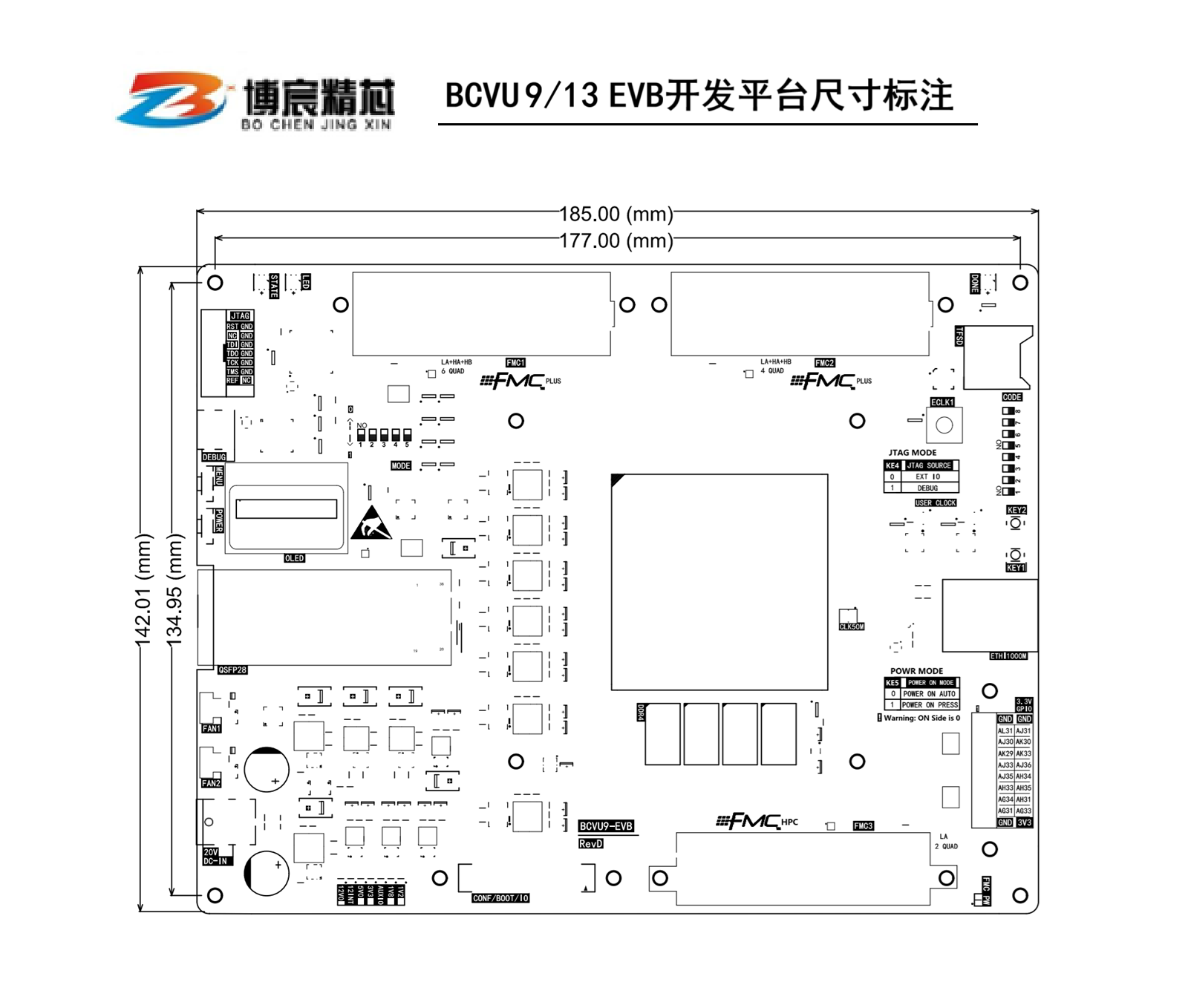

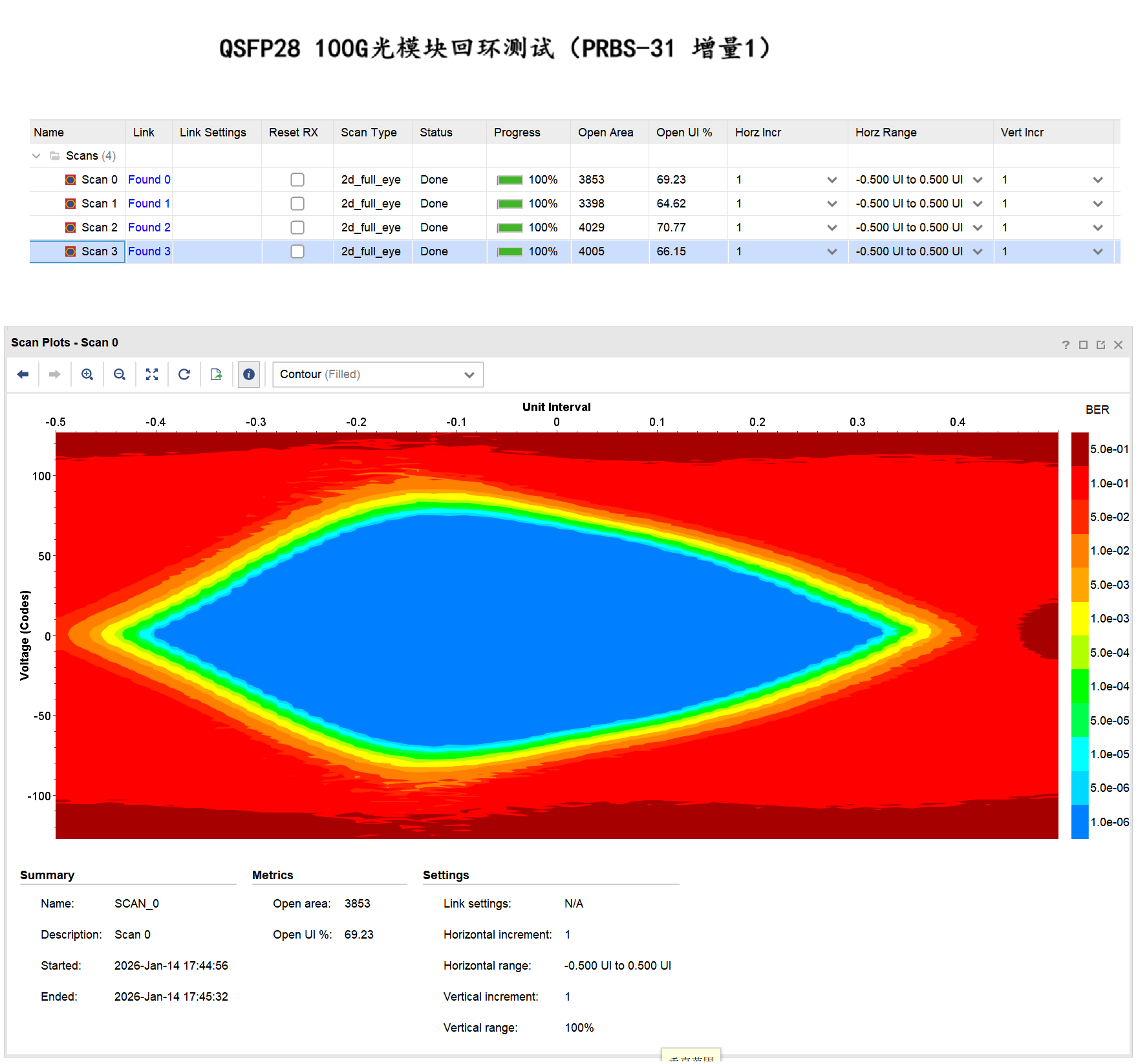

 # BCVU13-EVB参数及发货资料清单 - 副本 ## 一、主芯片参数资源 | 参数项 | 参数值 | | ------------------- | ---------------------------------------------------------- | | 主芯片型号 | XCVU13P-FHGA2104-2-i | | 时钟推荐最大速度 | PLL/MMCM推荐最大775M | | DDR规格型号 | DDR4,型号MT40A512M16LY-083:E PS端,4GB容量，64位宽，2666M | | 逻辑单元（LC） | 3780K | | 查找表（LUT） | 1728K | | DSP单元乘法器 | 12288个 | | 触发器(FlipFlops) | 3456K | | Block Ram | 94.5Mbit | | Ultra Ram | 360Mbit | | GTY(32.75G) | 针对本型号52个 | | 器件温度范围 | -40 -85℃ | | 速度等级 | -2 | | 芯片等级 | 工业级 | ## 二、BCVU9-EVB功能接口描述 | 接口类型 | 详细说明 | | -------------- | -------------------------------------------------------------------- | | 开发板供电 | 通过专用 | | 开发板时钟 | 25M | | 以太网 | 千兆 | | 调试器DEBUG | 板载 | | 光口 | 1个 | | SD卡槽 | 一个SD(TF卡)自弹式卡槽 | | LED和按钮 | 开关机/复位，FPGA按钮/FPGA LED 电源状态指示/DONE指示，拨码开关输入 | | 启动设置开关 | 启动M[2:0]设置，启动模式，JTAG调试接口设置 | | 板载FLASH | 128M | | 散热器接口 | 两个12V散热器接口 | | 电源监控 | 开发板具备监控电源电压电流功能 板载PMU支持采集显示所有DC DC的电源 | | 扩展IO口 | 引出BANK65及BANK0与启动配置相关所有引脚; 连接器使用60P的 | | FMC接口 | FMC+(FMC1)，LA+HA+HB+ | ## 三、发货及售后和发票说明 ### 3.1 开发板发货清单 | 序号 | 物品 | | ------ | ------------------------------------- | | 1 | BCVU9\_EVB开发板 X1块 | | 2 | TYPE-C数据线 X2根 | | 3 | 防静电亚克力 X2 | | 4 | 散热器 X1 | | 5 | 配套的尼龙螺丝螺柱等 | | 6 | 19V/6.32A电源 X1 | | 7 | 百度云电子网盘资料链接或资料优盘 X1 | | 8 | 收纳箱 X1 | ### 3.2 关于售后 * 开发板1年保修，人为损坏如能修复可付成本费维修；FPGA主芯片为易损品不在保修范围请悉知；开发板过保修期后，如可修复，可成本维修。 * 电子资料购买后向客服索取，仅提供百度云链接； * 注：后续资料升级或新增可联系客服索要最新链接。 ### 3.3 关于发票 * 可提供普票和专票，具体联系客服咨询。 * 开票请提供开票信息及邮箱给客服； * 发票一般确认收货两个工作日开出发到邮箱。 ### 3.4 关于发货 * 按照合同约定时效内发货 ## 四、资料清单列表 | 序号 | 资料内容 | | ------ | --------------------------------------- | | 1 | 完整原理图 | | 2 | 芯片手册/官方参考手册/信号管脚列表 | | 3 | 开发软件(VIVADO2020.1)及驱动，license | | 4 | 教程文档/快速测试手册/硬件手册 | | 7 | 相关例程，FPGA/Microblaze软核等 | | 8 | 相关工具软件 |   ## 五、教程/例程分类列表清单 | 分类 | 教程文档 | | -------------- | ----------------------------------------------- | | 快速测试 | 01BCVU9\_EVB快速测试使用指南.pdf | | 硬件手册 | 02BCVU9\_EVB硬件参考手册.pdf | | 开发工具安装 | 03windows的VIVADO及驱动安装.pdf | | 开发流程介绍 | 04VIVADO新建工程流程和软件介绍.pdf | | FPGA开发 | 05FPGA开发之运行一个简单的流水灯.pdf | | FPGA开发 | 06SI5338时钟芯片配置.pdf | | FPGA开发 | 07AXI总线协议学习.pdf | | FPGA开发 | 08DDR4使用AXI总线接口读写.pdf | | FPGA开发 | 09网口通信之初识以太网接口以及PHY基本时序.pdf | | FPGA开发 | 10高速收发器光通信接口的IBERT眼图测试.pdf | | FPGA开发 | 11高速收发器之光纤通信.pdf |
