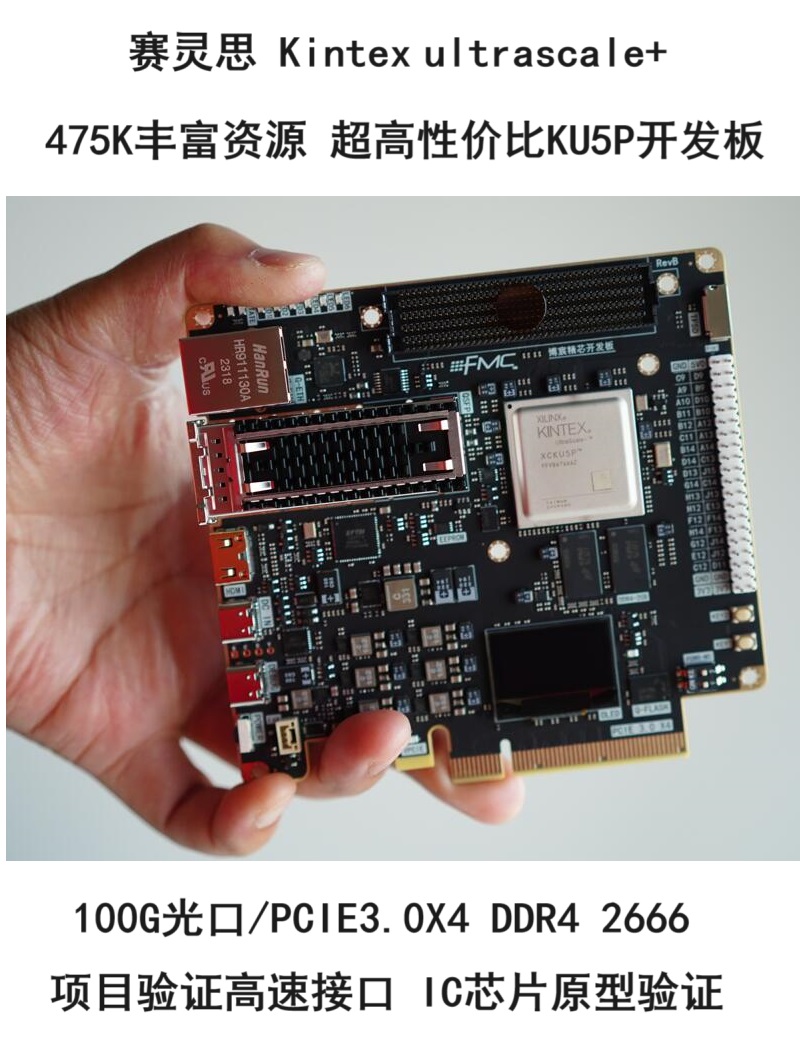

# KU5P参数及资料发货清单
## XCKU5P主芯片及内存主要参数规格
| 参数项 | 参数值 |
| ------------------ | --------------------------------------------------- |
| 主芯片型号 | XCKU5P-2FFVB676I |
| 芯片等级 | 工业级 |
| 时钟推荐最大速度 | PLL/MMCM推荐最大775M |
| DDR内存规格 | DDR4,型号MT40A512M16LY-0752GB容量，32位宽，2666M |
| 逻辑单元（LC） | 475K |
| 查找表（LUT） | 217K |
| 触发器(CLB) | 434K |
| DSP Slices | 1824个 |
| Distributed RAM | 6.1Mbit |
| Block Ram | 16.9Mbit |
| UltraRAM | 18Mbit |
| 器件温度范围 | 工业级-40 -85℃ |
| 速度等级 | -2 |
| GTH数目 | 芯片16对32.75G GTY收发器 |

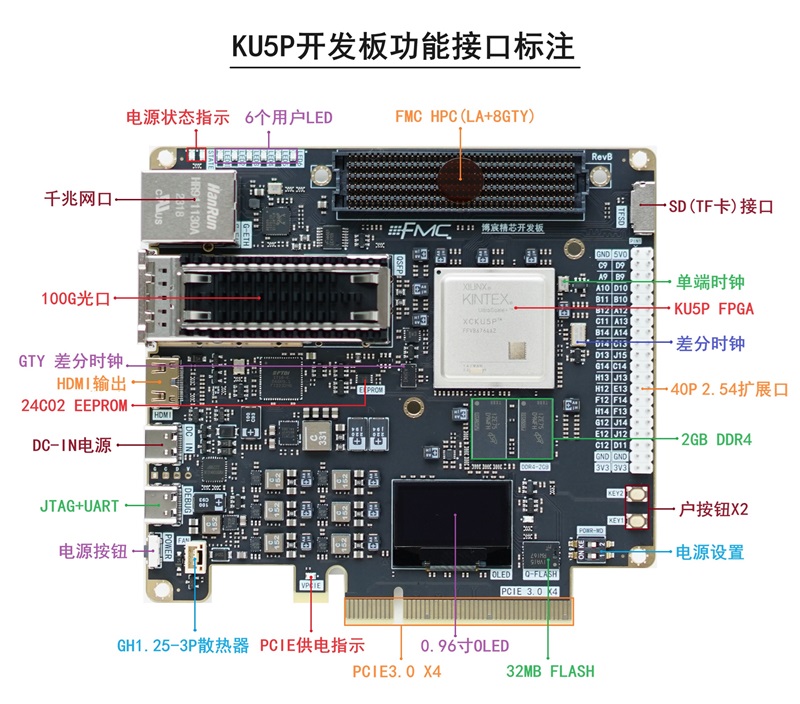

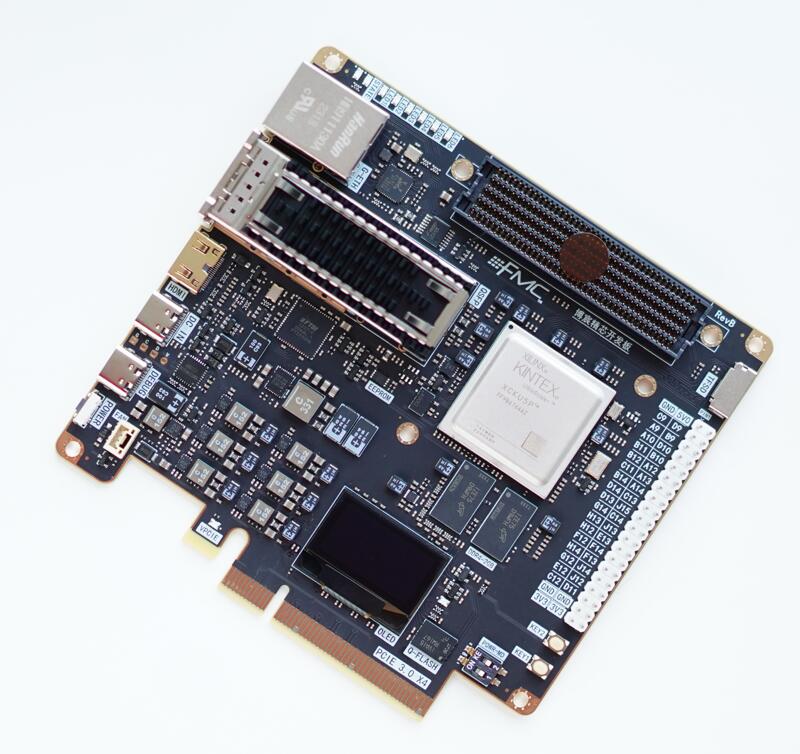

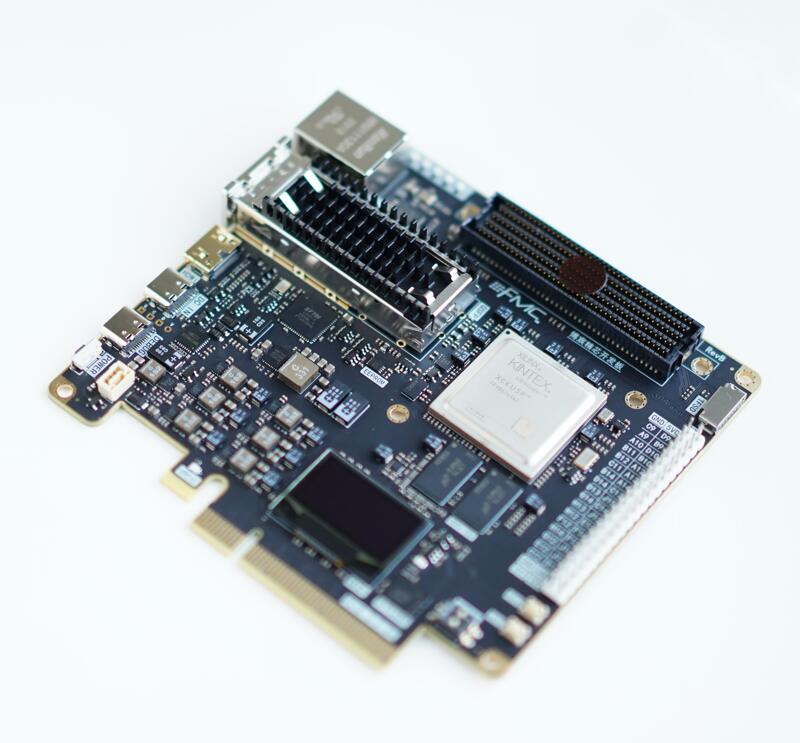

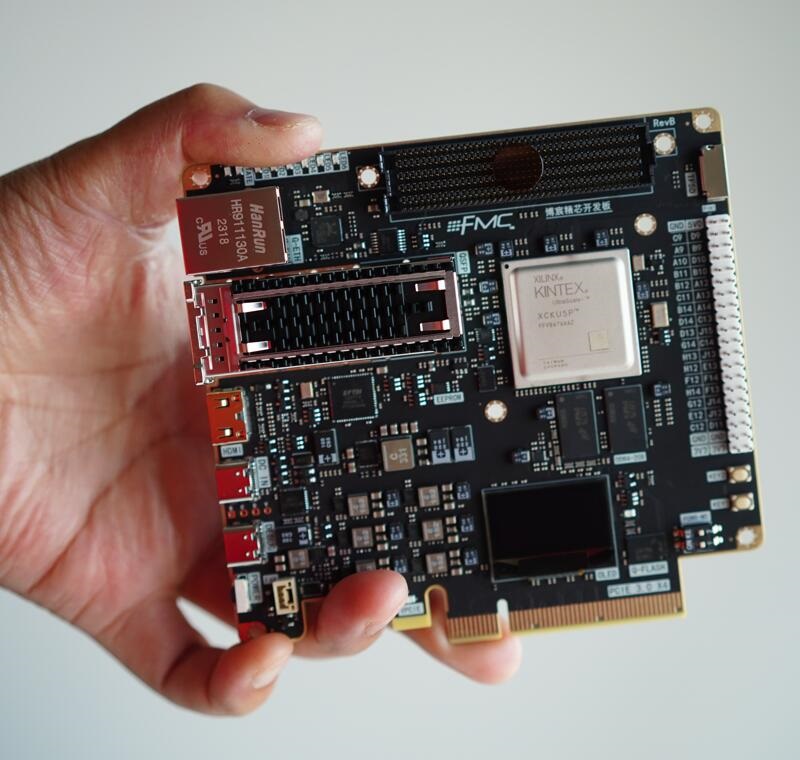

## 开发板功能接口参数说明
| 接口类型 | 参数说明 |
| ------------ | --------------------------------------------------------------------------- |
| 供电方式 | TYPE-C接口的9-12V定制电源，通过DC-IN供电 |
| 时钟资源 | 50M/20PPM单端系统时钟；100M/20PPM差分时钟；156.25M/20PPM的GTY参考时钟 |
| 以太网 | 一个千兆RGMII,型号RTL8211E-VL |
| PCIE接口 | 开发板PCIE金手指支持PCIE3.0 X4 |
| 用户按钮 | 2个用户IO按钮，1个电源开机/复位按钮 |
| 调试器 | 带板载调试器，支持JTAG下载和在线调试，带串口功能 |
| SD卡 | 一个MINI TF卡座 |
| HDMI接口 | 一路输出，最大支持1080P/60HZ |
| OLED模块 | 一个SSD1306的SPI/I2C接口128X64分辨率OLED模块 |
| EEPROM | 板载一个I2C接口的24C02 EEPROM |
| 板上LED | 电源STATE指示/6个用户LED/DONE指示/PCIE供电指示 |
| 板载FLASH | 一颗镁光MT25QU256ABA1EW9颗粒,4bit，32M字节 |
| 光通信接口 | 1个QSFP28接口，支持100G光模块 |
| FMC接口 | HPC接口包含LA+GTY高速收发器部分34对LVDS+2对时钟+8对GTY收发器及GTY时钟2对 |
| 扩展IO插针 | 一个2.54间距40针双排扩展口，包含34个单端3.3V的IO |
**注意事项：**
* 注1：FMC的LA电压固定1.8V，IO的BANK类型为HP BANK，全部等长，GTY也全部等长
* 注2：40针2.54的扩展IO电压固定3.3V，BANK类型为HD BANK，全部等长
## 开发板供电和电源参数
| 电源类型 | 参数说明 |
| -------------- | ----------------------------------------------- |
| 供电电源电压 | 9-12V标准，电流最大2A(可根据工程进行功耗评估) |
| 内核电源 | 内核0.85V/30A |
| 其他电源 | 1.5V/1.8V/3.3V/1.2V/0.9V/1.0V/2.5V |
| PCIE供电 | 开发板可从PCIE插槽12V取电 |
| 散热器电源 | 一个立式GH1.25 3P的散热器接口 |
## 发货及售后和发票
### 发货清单
1. KU5P开发板 x1块
2. TYPE-C数据线 X2
3. 散热器（已安装在开发板）
4. 白色尼龙螺柱螺丝一套（已安装在开发板）
5. 亚克力有机玻璃 X1（已安装在开发板）
6. 9V/2A TYPE-C接口电源 X1
### 关于售后
* 开发板保修期为购买起1年保修
* 人为损坏，如能够修复，可付成本费维修
* 由于主芯片为易损品，不在保修范围请悉知
* 超出保修期后，可成本维修
* 相关开发板电子资料购买后请向客服索取
* 后续资料升级或新增请联系客服索要最新链接
### 关于发票
* 如需发票联系客服，请选择开票选项
* 开票请提供开票信息及邮箱给客服
* 发票一般确认收货两个工作日开出发到邮箱
### 关于发货
* 5点前下单当天发货，5点或节假日顺延第二天
## 教程/例程列表
### 快速测试/硬件手册
* 00开发板开箱测试和使用指南
* 01KU5P开发板硬件手册
### 开发环境/软件安装
* 01windows的VIVADO及驱动安装
* 02VIVADO新建工程流程和软件介绍
### FPGA部分
* 00\_最简单的led流水灯
* 01\_按键消抖实验
* 02\_VIVADO仿真的使用之呼吸灯
* 03\_片上时钟资源的使用
* 04\_FPGA的inout双向端口的使用之IIC读写eeprom
* 05\_FIFO读写在线调试
* 06\_基本的原语使用
* 07\_使用FPGA做简单的串口收发实验
* 08\_RAM读写在线调试
* 09\_在线调试之进阶MARK\_DEBUG
* 10\_FPGA启动的MCS文件固化
* 11\_用户将自己的代码模块打包IP
* 12HDMI接口使用VGA显示
* 13\_HLS高级综合工具学习入门
* 14\_HLS高级综合工具的平滑低通滤波器
* 15摄像头OV5640图像采集到RAM显示到HDMI学习
* 16\_摄像头图像采集的rgb和ycbcr色彩转换
* 17\_摄像头图像采集的sobel边缘检测转换
* 18\_AXI总线协议学习
* 19\_DDR4的IP核例子的运行测试
* 20\_DDR4的入门学习之接口的读写
* 21高速收发器光通信接口的IBERT眼图测试
* 22\_高速收发器之光纤通信
* 23\_高速收发器之XDMA实现PCIE
* 24\_网口通信之初识以太网接口以及PHY基本时序
* 25\_开源处理器软核microblaze的helloword
* 26microblaze使用AXI串口打印
* 27microblaze使用XGPIO驱动Oled
* 28\_VIVADO对设计工程的芯片功耗分析和报告
* 29千兆网MDIO状态获取（仅例程）
* 30千兆网UDP回环（仅例程）
* 31TF卡SPI接口读写测试（仅例程）
## 资料目录清单
1. 学习入门教程和例程（约30+个教程例程）
2. 开发软件(VIVADO2020.1)、驱动及license
3. 新手赠送的verilog基础资料
4. 开箱测试和使用指南，硬件设计手册
5. 一些第三方的参考工程和学习资料
6. 硬件原理图（PDF），芯片手册等
7. FMC接口原理图和PCB接口文件
8. 开发板常用接口的约束文件
9. 扩展接口走线等长延迟信息

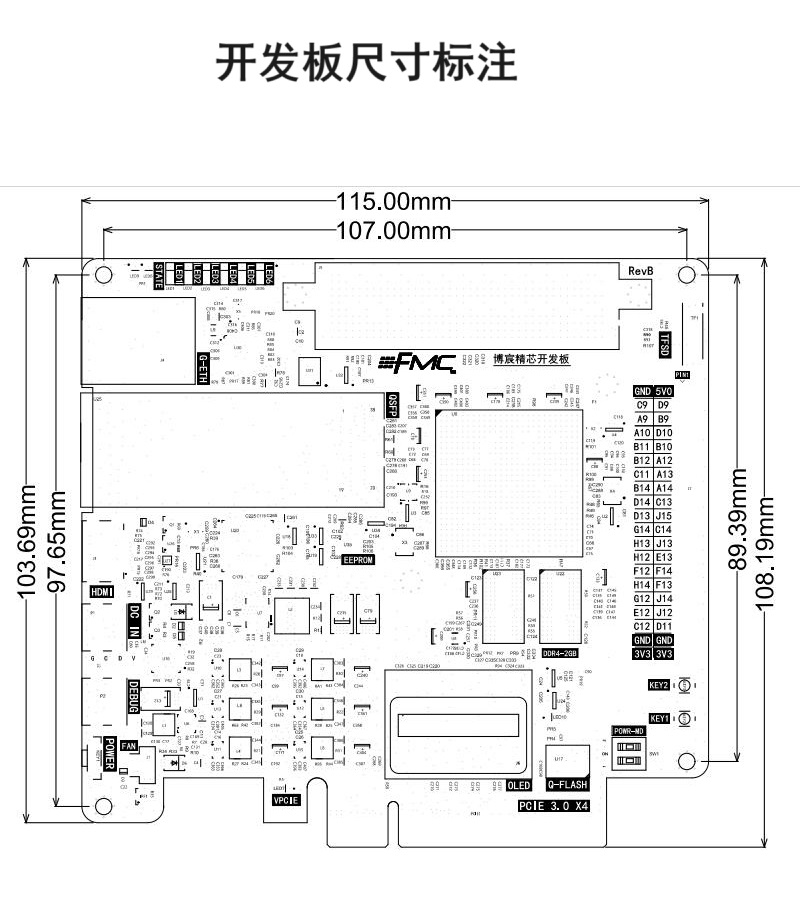

尺寸
